LY—321型磁带录音机是一种全晶体管化录音机，可对宽度为6.25毫米的磁带作半个幅面的录音。机内采用录、放、抹三个磁头，在录音时能监听已录声音，从而使录音过程中发生的不正常现象能及时发现。
本机交直流两用，适宜外出采访及在没有交流电源的地方使用。机内结构紧凑，操作简单，维修方便。机械系统由直流电动机带动，用晶体管稳速电路来稳定直流电机的转速，从而保证录音质量良好。
本文仅对LY—321晶体管录音机的电路特点及其常见故障的维修作一介绍。
一、技术指标
1．音轨形式：单道双轨。
2．带速：9.53厘米／秒；4.75厘米／秒。
3．带速误差：±2％。
4．失调率：≤0.4％（带速为9.53厘米／秒）；
≤0.5％（带速为4.75厘米／秒）。
5．输入电平：话筒输入1.5～2毫伏；
线路输入50～100毫伏。
6．额定输出功率：250毫瓦（负载为8欧时）。
7．谐波失真度：3％（在1000赫时）。
8．信号噪音比：≥40dB（带速为9.53厘米／秒时）；
≥38dB（带速为4.75厘米／秒时）。
9．频率响应：
80赫～8000赫时±3dB（带速为9.53厘米／秒）；
100赫～4000赫时±4dB（带速为4.75厘米／秒）。
10．倒带时间：≤3分钟。
11．电源电压：直流15伏（1号电池10节）；交流220伏（50赫）。
12．耗电：≤4.5瓦。
13．工作条件：环境温度为-10℃～+40℃；相对湿度为≤80％；大气压力为750±30毫米水银柱；连续工作时间8小时（交流）。
14. 外形尺寸：320毫米×280毫米×120毫米。
15．重量：9.5公斤（带整流器）。
二、线路特点
1．录音电路

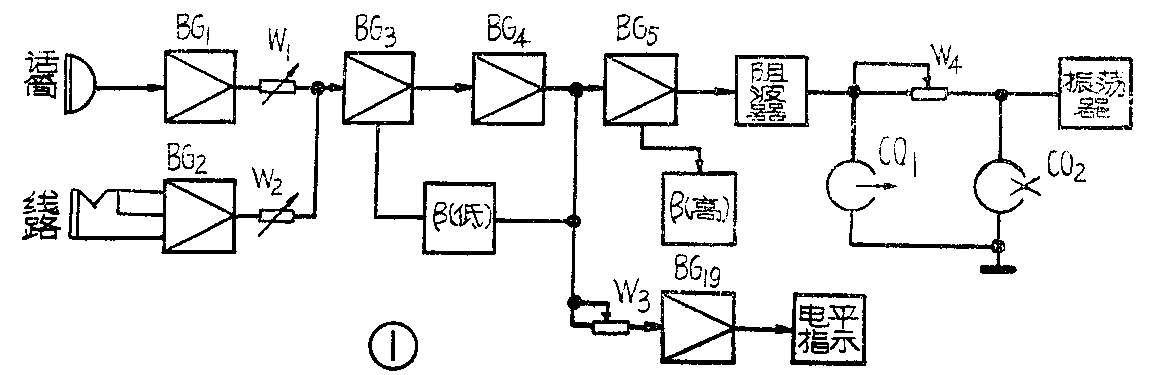

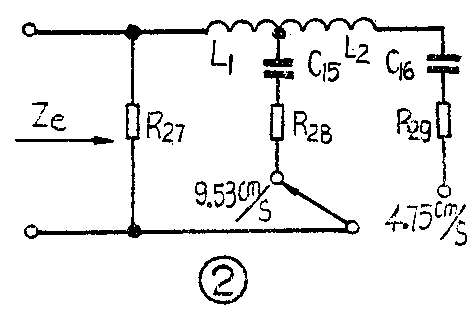

整个录音过程可用图1表示。话筒将声能转变成微弱的电信号，由话筒插孔输入录音机，经BG\(_{1}\)、BG3、BG\(_{4}\)、BG5四级放大器放大后，送到录音头，在录音头线圈内流过足够的录音电流对磁带进行磁化，于是就将电能转换成磁能储存在磁带上，这就是录音的全过程。在由声能转成电能，由电能转成磁能的过程中，信号会产生高频损失。为了解决这个问题，有一部分高频损失是在录音电路中加以补偿的。如图2所示，在录音电路末级（BG\(_{5}\)）加了一个高频提升网路，图中L1、C\(_{15}\)对应9.53厘米／秒带速，L2、C\(_{16}\)对应4.75厘米／秒带速。把这个网路并接在BG5发射极电阻上，就可以降低BG\(_{5}\)发射极高频负反馈深度而提升高频。
例如，当频率很低时，电容C\(_{15}\)（或C16）近似于开路，阻抗无限大（X\(_{c}\)≈∞），设接在BG5发射极回路里的总阻抗为Z\(_{e}\)，则Ze≈R\(_{27}\)，此时负反馈系数β为定值；当频率逐渐增高时，C15（或C\(_{16}\))不能再视为开路，而是有一个阻抗值并联在R27上，使Z\(_{e}\)渐减，于是负反馈系数β也渐减，该级的放大倍数就会增高；当信号频率f=fr时（9.53厘米／秒带速时，f\(_{r}\)=\(\frac{1}{2π}\)\(\sqrt{L}\)1C\(_{15}\)；4.75厘米／秒带速成，fr=1;2πL\(_{2}\)C16），L\(_{1}\)和C15（或L\(_{2}\)和C16）的串联阻抗X=X\(_{L}\)-Xc=0，Z\(_{e}\)等于R27与R并联（9.53厘米／秒带速成，R=R\(_{28}\)+R′，R′为L1的直流电阻；4.75厘米／秒带速时，R=R\(_{29}\)＋R″，R″为L2的直流电阻），因为R\(_{27}\)》R，所以Ze≈R，此时β最小，对应f\(_{r}\)的这个高频频率也得到最大提升；当信号频率很高时，电感L1（或L\(_{2}\)）近似于开路（XL≈∞），Z\(_{e}\)≈R27，β又为定值。高频提升的谐振频率f\(_{r}\)，一般是对应带速工作频响上限频率的1.1倍左右，例如，对应9.53厘米／秒，fr=8000赫×1.1=8800赫。
高频提升量取多大为好？这取决于录音头及磁带高频损失的大小和录音头与磁带之间的间隔。根据我厂目前生产情况，9.53厘米／秒带速时，8800赫对1000赫提升量为13～16dB；4.75厘米／秒带速时，4400赫对1000赫提升量为15～18dB（提升量指流过录音头的电流而言）。录音电路的频率特性如图3所示。

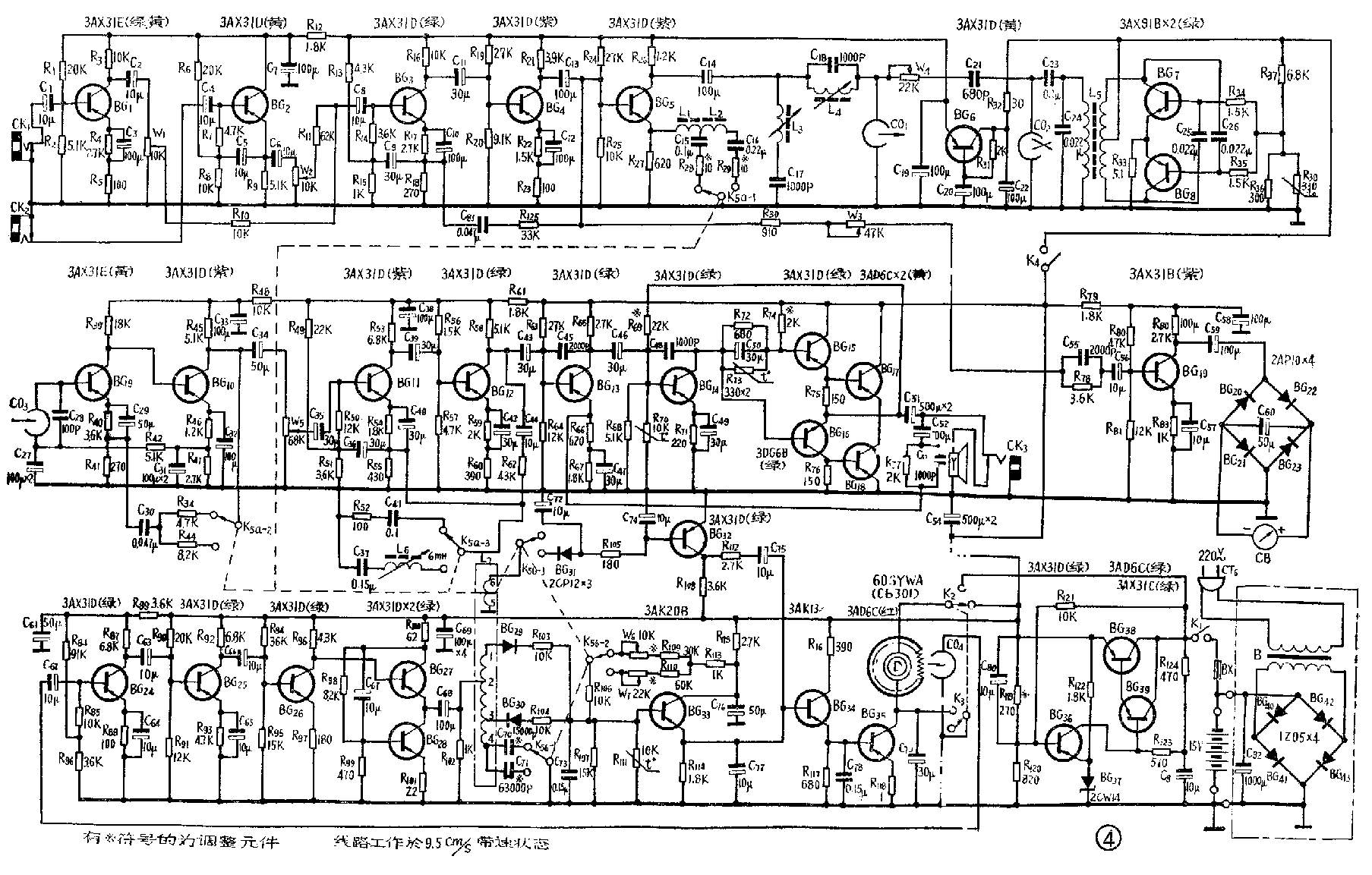

BG\(_{3}\)与BG4之间的低频提升网路（见图4中R\(_{125}\)、C83）是为了使低频段频响平坦。
图中的W\(_{4}\)为偏磁电压调节电阻。调节W4可使录音头获得最佳的偏磁。C\(_{18}\)和L4组成并联谐振阻波器，C\(_{17}\)和L3组成串联谐振陷波器，分别调节L\(_{3}\)和L4，能使它们的谐振频率与超音频偏磁电压的频率相同，这样就可以防止超音频电压干扰影响录音放大电路。
BG\(_{6}\)与C19、C\(_{22}\)组成一个电子滤波器，这种滤波器滤波效果较好，能有效地防止电源的杂音串入录音放大器，保证录音放大器正常工作。
2．放音电路

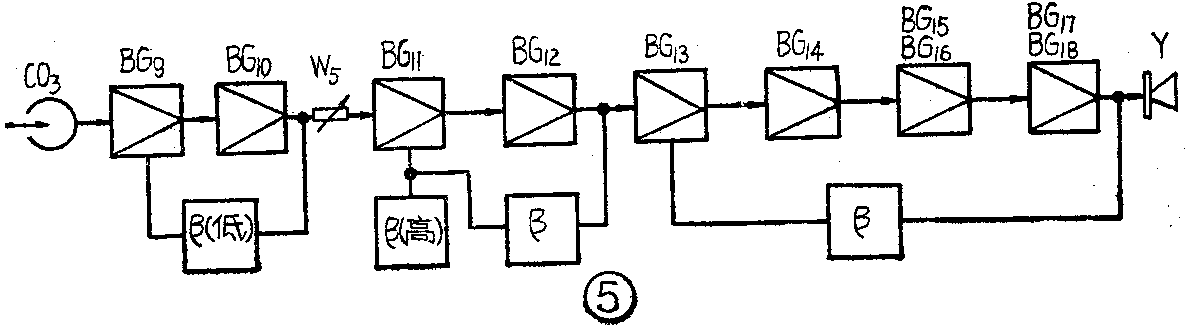

放音电路的作用，是将已录在磁带上的磁信号，通过放音头转换成微弱的电信号，再加以放大后去推动扬声器，将电信号还原为声音。整个放音过程可用图5来表示。
为了降低放音放大器的噪音电平，并且使放音头感应到的信号少损失一些，要求放音电路的输入级噪音电平低，输入阻抗高。因此，放音电路的第一、二级采用了直接耦合式的级联放大器（见图4），BG\(_{1}\)0发射极电阻R46、R\(_{47}\)构成一个分压电路，从R47上取得一部分分压，经C\(_{31}\)、R42、C\(_{27}\)滤去交流成分，通过放音头线圈，供给BG9偏置电流。这种电路的优点是使该级的直流工作点更稳定一些，基本不受温度的影响。BG\(_{9}\)的发射极电阻中，R41未加旁路电容，目的是加大对交流信号的负反馈，虽牺牲了一定的放大倍数，但提高了输入阻抗，使失真也进一步减小。调整R\(_{42}\)，可改变BG9基极偏流的大小，但应注意此时BG\(_{9}\)集电极负压也要发生变化，又影响了BG10基极偏流的大小，所以调整时要注意两管电流的变化情况。两只管子的工作点一般调得较低，一些电阻均采用热噪音较小的金属膜电阻。

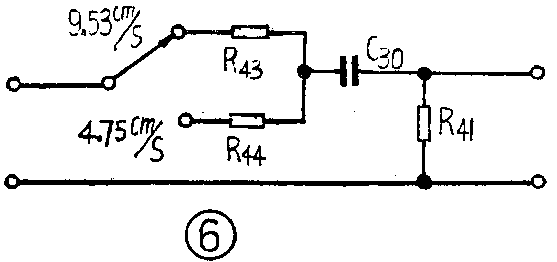

为了补偿放音过程中的低频损失，在放音电路中采用了相应的低频提升网路（R\(_{41}\)、R43、R\(_{3}\)0对应9.53厘米／秒带速；R41、R\(_{44}\)、C30。对应4.75厘米／秒带速），如图6所示。
当频率很低时，电容C\(_{3}\)0近似于开路（Xc≈∞），负反馈系数β≈0，BG\(_{9}\)和BG10组成的两级放大器的放大倍数为K=K\(_{0}\)（K0是无负反馈时这两级的放大倍数）；频率渐高时，X\(_{c}\)渐减，β逐渐增高，K渐减；频率相当高时，电容C30近似于短路（Xc≈0），β近似于一个定值（9.53厘米/秒带速时，β=\(\frac{R}{_{41}}\)R41+R\(_{43}\)；4.75厘米/秒带速时，β=R41R\(_{41}\)+R44）。而K=K\(_{0}\);1+K0β，故低频得到提升。
频率由低而高的渐增过程中，有某一个频率提升量为3dB，这个频率称为转折频率，用f\(_{0}\)表示。f0=\(\frac{1}{2πτ}\)=1;2πRC，τ=RC称为时间常数，R是负反馈电阻，C是负反馈电容。
在磁性录音机中，转折频率f\(_{0}\)在国际上是有规定的。为了叙述方便，常用时间常数来反映转折频率的高低。根据我厂的实际情况，在LY-321录音机上，在9.53厘米／秒带速时，
τ=R\(_{43}\)·C30≈221微秒；
而4.75厘米／秒带速时，
τ=R\(_{44}\)·C30≈385微秒。

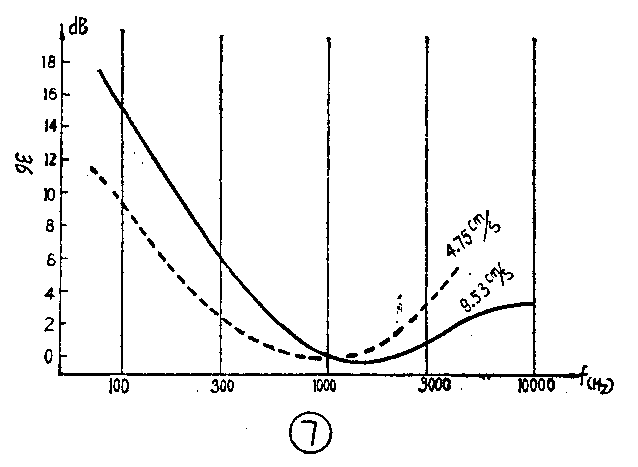

放音电路的频率特性如图7所示。
C\(_{37}\)、C41、R\(_{52}\)、R55和L\(_{6}\)组成一个高频提升网路，这里就不多讲了。
为了减小失真，改善频率响应，放音电路的功率输出级采用了无变压器输出电路，BG\(_{15}\)、BG17组成一个复合管，BG\(_{16}\)、BG18组成一个复合管。由输出端通过C\(_{52}\)、C53和R\(_{77}\)反馈一个电压到末前级，这样可使输出阻抗很低，成为定压输出。负载阻抗允许在4欧到600欧之间变化，可以开路，但绝对不能短路，以免功率放大管烧坏。
3.超音频振荡器
超音频振荡器能产生一个比整机上限工作频率高五倍的正弦波频率（45000赫），来供给抹音头一定的抹音电流和录音头一定的偏磁电流。
为了改善超音频电流的波形及其对称性，振荡器采用推挽电路（见图4），由BG\(_{7}\)、BG8及有关元件组成。L\(_{5}\)的初级绕组是BG7和BG\(_{8}\)的负载，C25、C\(_{26}\)是耦合电容，保证经两级放大后反馈到初始点的相位相同，即是正反馈。BG7、BG\(_{8}\)采用共发射极接法，其放大倍数K＞1，所以Kβq＞1，这样就能产生振荡。振荡频率取决于L5次级绕组的电感量、抹音头CO\(_{2}\)的电感量以及C24数值的大小。R\(_{34}\)～R38组成基极偏置电路，R\(_{38}\)是一个热敏电阻，起温度补偿作用。调节R37可改变晶体管基极偏流的大小。R\(_{33}\)为发射极温度补偿电阻。
4．电平指示电路
此电路由一级放大、桥式整流和指示电表组成。
当把录音放大器调整到额定录音电平时，就会向电平指示电路输入一定的信号，调整W\(_{3}\)使电表指针指在红蓝线之间，以表示额定录音电平。
C\(_{59}\)的作用是将音频信号耦合到桥式整流器，用整流后的直流去驱动直流电表CB工作。C60为滤波电容，可使电表指针摆动稳定。（未完待续）（上海录音器材厂技术组）
