电路的组成和元件的作用
伴音通道部分由伴音中频放大器、鉴频器和低频放大器等三部分电路组成。下面分别以两个实例予以说明。

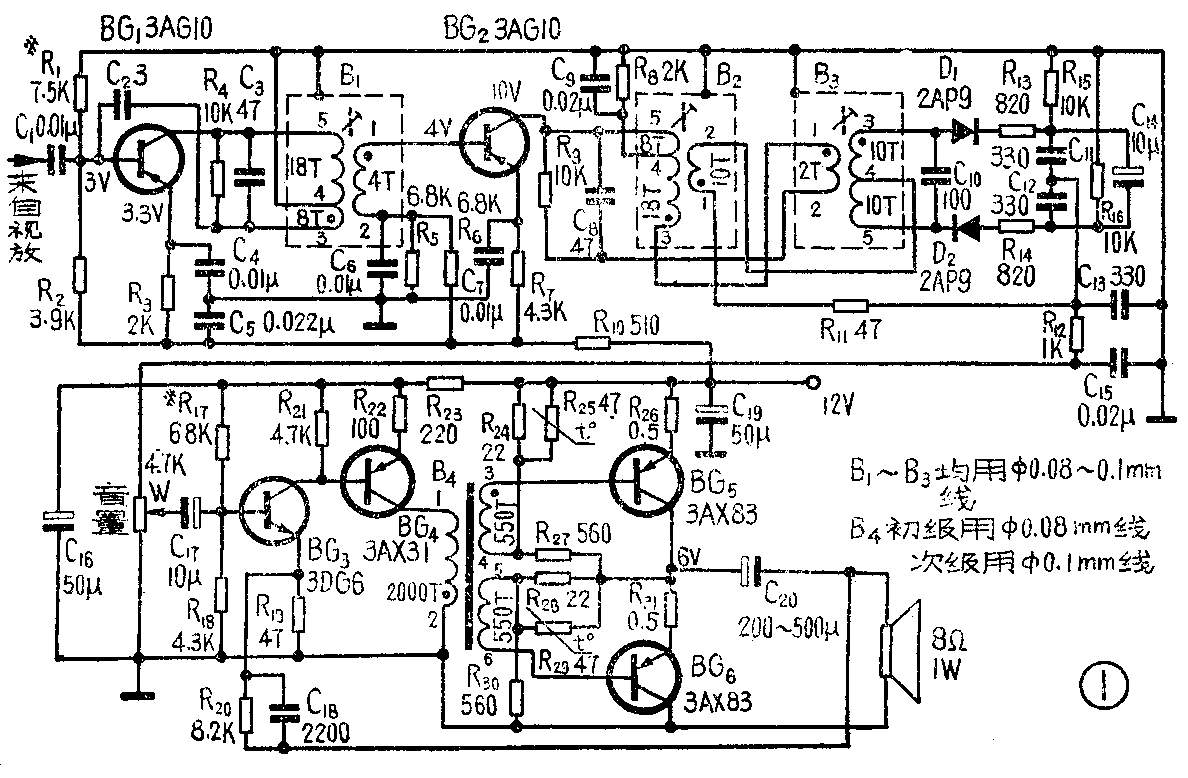

图1所示的伴音通道电路的中放采用二级，它与视预放级一起的电路总增益约60dB，频带宽度在300KHz以上，对频偏为50KHz的伴音信号有良好的传输放大作用。伴音中放的基本工作原理与图象中放相同，不过这里被放大的信号频率较低（6.5MHz）。BG\(_{1}\)、BG2为伴音中放管，各级之间采用变压器耦合，其中B\(_{1}\)C3\(_{2}\)C8均调谐于6.5MHz。C\(_{2}\)为第一级中放的中和电路，如果BG1管的f\(_{T}\)值较高、Cc较小，可以不用。R\(_{4}\)、R9为调谐回路的阻尼电阻，其作用是降低回路的Q\(_{L}\)值，以保证一定的通频带。C5R\(_{1}\)0，C9R\(_{8}\)组成电源退耦电路。BG2集电极串联电阻R\(_{8}\)和发射极电阻R7的阻值都取得比较大，使其当输入信号较大时，BG\(_{2}\)就产生饱和或截止，从而兼有限幅作用。
B\(_{2}\)3、C\(_{1}\)0、D1和D\(_{2}\)等组成对称式比例鉴频器，其原理本刊已有介绍，不再重述。

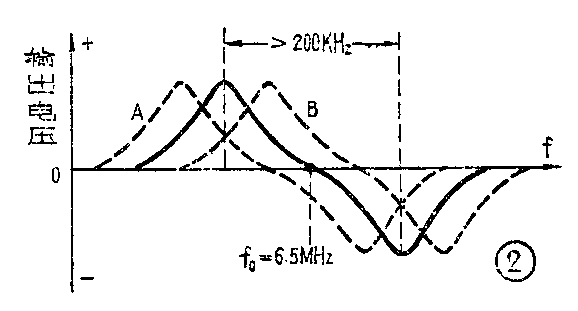

比例鉴频器输出电压随调频信号频率变化的关系曲线，为S形曲线，如图2所示。曲线的中点、对称性和直线范围等，主要由图1中两个调谐回路的特性决定。当B\(_{3}\)、C10回路的谐振频率低于6.5MHz时（即曲线中点不在6.5MHz频率上），曲线将向左移，如图2虚线A；当频率高于6.5MHz时，曲线向右移，如图2虚线B。这将使鉴频器输出的信号产生严重失真，甚至失去鉴频作用。B\(_{3}\)、C10回路失谐不太严重时，调试中表现为输出的伴音始终失真，哼声比较大等。如果失谐严重，则没有信号输出，只有很轻的哼声。当B\(_{2}\)、C8回路失谐于6.5MHz时，将引起曲线不对称，上下两峰有大有小。失谐不大时，调试中表现为伴音有时失真，有时有哼声，失谐大时失真增大，同时音量变轻，但程度远比B\(_{3}\)、C10回路失谐时为轻。直线范围的大小主要取决于B\(_{2}\)与B3的耦合程度及B\(_{3}\)、C10回路的Q\(_{0}\)值。耦合度太强或太弱，Q值太大或太小，都将使曲线直线范围（包括斜率）变小，调试时表现为灵敏度低，声音轻。
要保证伴音的质量良好，除了正确设计电路中的各有关参数外，还要注意使B\(_{2}\)C8\(_{3}\)C10两回路正确调谐，尤其要注重B\(_{3}\)C10回路。B\(_{3}\)、C10回路QL值的变化，D\(_{1}\)、D2的输入电容随输入信号振幅的变化，以及D\(_{1}\)、D2的特性不同等因素，会使电路受到调幅分量的干扰，导致S形曲线不对称、线性差等。为了减小这些影响，图1电路中在二极管D\(_{1}\)、D2上串接了电阻R\(_{13}\)、R14。实际调试时，精调其中一个电阻的阻值，能进一步减小失真，消除哼声。R\(_{13}\)、R14常称作调平衡电阻，它们对鉴频电路中产生的高次谐波还有抑制作用，以避免由于辐射对图象或伴音通道电路造成干扰。R\(_{11}\)是阻尼电阻，R11愈大则通频带愈宽，调整愈易，但鉴频灵敏度却愈低。R\(_{12}\)、C15组成高音频去加重电路，使高音频复原并减少噪声。
由比例鉴频器输出的音频信号通过BG\(_{3}\)、BG4等组成的两级低频放大器放大后，在B\(_{4}\)次级输出两个幅度相等、相位相反的信号，再经BG5、BG\(_{6}\)组成的无输出变压器推挽放大器放大后去推动扬声器发出声音。

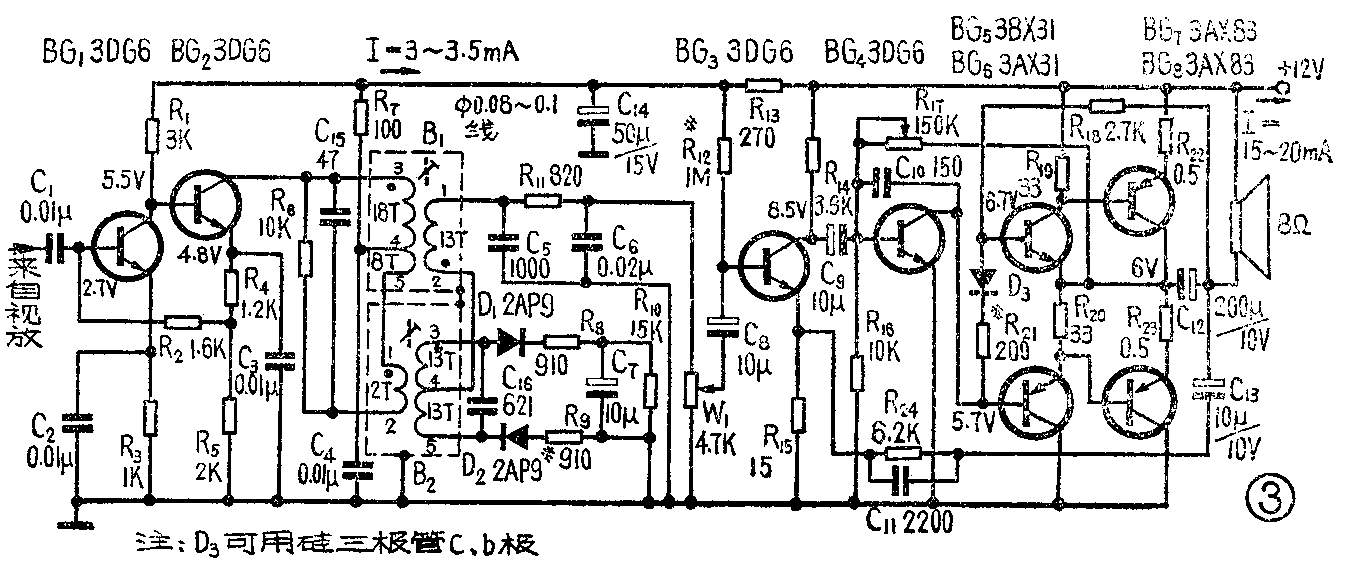

以上介绍的是由对称式比例鉴频器和低放有输入变压器无输出变压器组成的伴音电路。图3所示电路是采用不对称式比例鉴频器和无变压器低放的伴音电路。不对称比例鉴频器与对称式比例鉴频器的区别仅在于检波二极管D\(_{1}\)、D2的负载上。图1中的电容C\(_{11}\)、C12、C\(_{13}\)和电阻R15、R\(_{16}\)分别合并，由图3中的电容C7和电阻R\(_{1}\)0所代替，并且一端接地，其工作原理基本相同。不对称电路对调幅分量的抑制作用比对称式的电路稍差一些，有时易听到哼声。
图3伴音中放级采用由BG\(_{1}\)、BG2组成直接耦合式放大电路。此电路具有简单、管子的直流工作点较稳定等优点，但是由于一、二两级中放是直接耦合，其阻抗匹配较差，增益较低，不过整个电路本来已有足够的增益，影响并不大。
鉴频器输出的音频信号，由BG\(_{3}\)、BG4组成的两级低频放大器放大后，推动由BG\(_{5}\)、BG6、BG\(_{7}\)、BG8等组成的无变压器互补推挽功率放大器。电路中的R\(_{18}\)既是BG4的负载电阻，又是BG\(_{5}\)、BG6等的偏置电阻，它的一端本应接至+12V端，这里将它连到扬声器的一端，目的是为了扩大BG\(_{5}\)、BG7管的动态范围，提高BG\(_{4}\)的等效交流负载，以提高电路的最大不失真输出功率。电容C12既是负载的隔直流耦合电容，又是自举电容，起双重作用，这样可以节省元件。这种连接方式会使一定的直流电流通过扬声器，因此在大功率输出的电路中不能采用，必须另外加入自举电容。

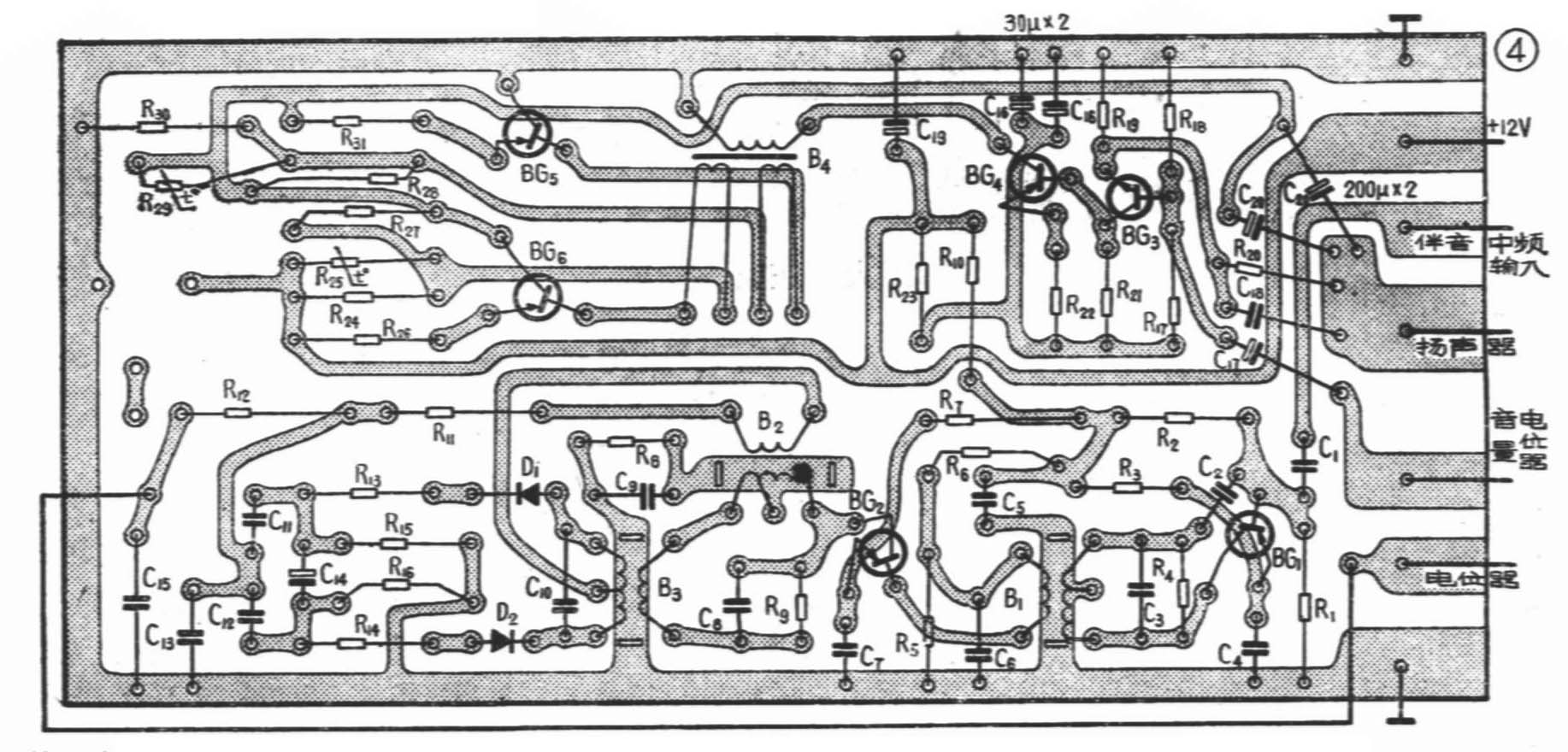

元件的选择与制作
图1中BG\(_{1}\)、BG2选用f\(_{T}\)≥40MHz、Iceo≤50μA、β≥30、BV\(_{ceo}\)≥10V的PNP型锗管，如3AG1C～E，3AG6C～F，3AK20等。BG3、BG\(_{4}\)选用β≥50、BVceo≥12V的普通小功率管。BG\(_{5}\)、BG6选β=50～100、BV\(_{ceo}\)≥12V、Pcm≥500mW的管子，但两只管子的β值相差应小于10％，可采用3AX83、3AX61～63等。
图3中的BG\(_{1}\)、BG2可选用一般硅NPN型小功率管，只要f\(_{T}\)≥40MHz、β≥50即可，如3DG8、3DG6等。BG3、BG\(_{4}\)选用B≥50、BVceo≥12V小功率管。BG\(_{5}\)、BG6选用β=50～100、BV\(_{ceo}\)≥12V的管子，BG5最好选用NPN型锗管如3BX31等。BG\(_{5}\)、BG6两只管子的β值相差不应超过10％，并且最好是与BG\(_{7}\)、BG8两管配合起来，按照βBG\(_{5}\)·βBG7=βBG\(_{6}\)·βBG8的要求选配这四只管子。
各线圈变压器的绕制数据和绕制顺序（以黑点·标示）均标注在电原理图上了。线圈骨架除B\(_{4}\)外均采用201或203型中周骨架，用N2磁心、磁帽。图1B\(_{4}\)采用6×10mm\(^{2}\)铁心（一般半导体收音机用），次级绕组为双线并饶。
