④帧输出级晶体管3AD6质量差。帧放大主要由BG\(_{11}\)、BG12组成的无变压器帧扫描输出电路来担任。当其晶体管质量较差时，其I\(_{cbo}\)随着温度升高而变大。如果调整R39，BG\(_{11}\)管集电极电压还达不到6伏时，应检查BG11、BG\(_{12}\)的β值是否满足要求。
⑤电容C\(_{33}\)变值。当C33电解液干枯，容量变小时，会使其容抗变大，影响帧幅度。应并接一只电解电容试试。
4．光栅水平线性不良。
产生水平线性不良的原因很多，常见的有：

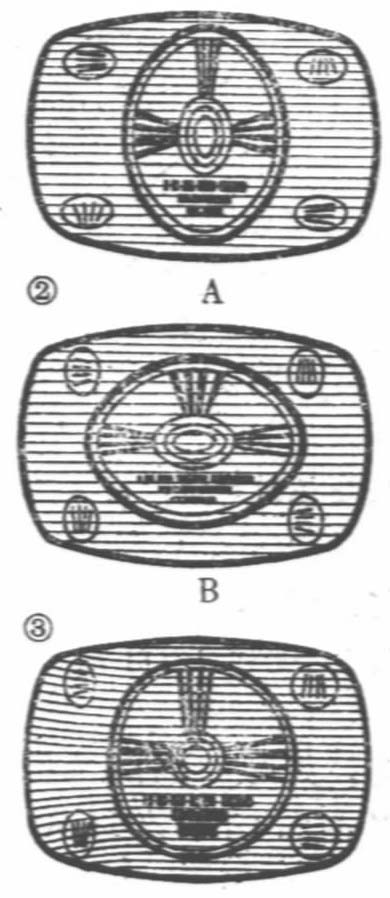

①图象两边被压缩，中间被拉长，或两边拉长，中间压缩如图2所示。原因可能是“S”形校正电容C\(_{22}\)容量不合适。前者应加大C22，后者应减小C\(_{22}\)。一般C22可在0.1～0.47μf之间选取。
②行扫描线左边失真如图3。原因可能是行线性校正线圈L与永久磁铁相对位置不合适，应加以调整。若还不起作用，可能是永久磁铁失磁，可另找一块磁铁靠近试试。

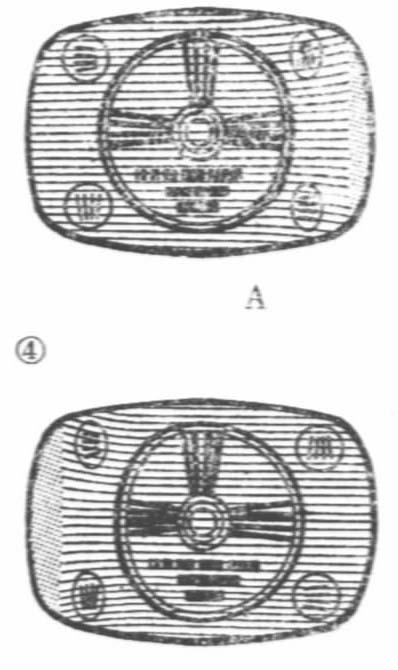

③图象右半部被压缩，左半部正常；或左半部被压缩右半部正常。如图4所示。可能是行同步锯齿脉冲波形不好引起的，可调电阻R\(_{27}\)改善锯齿脉冲波形。若调R27不起作用，则可能是行输出管DG\(_{1}\)衰老（如右半部压缩），或者是阻尼管D3漏电或击穿（如左半部压缩）。应换管子试试。
④经过以上检修，行线性仍然较差，应检查行偏转线圈是否有局部短路。方法是把行偏转线圈接到行输出变压器的引头调换一下，如果失真情况也同时调过来，证明行偏转线圈有局部短路，应重新绕制。
5．光栅垂直线性不良。
光栅垂直线性不好，表现为图象某一部分在垂直方向压缩或拉长。常见故障有：

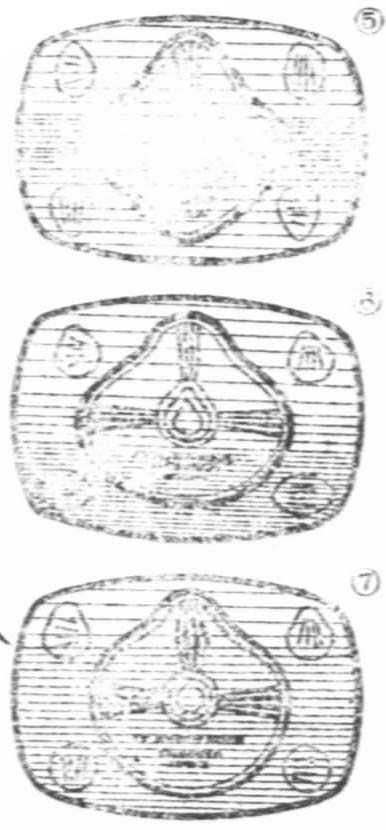

①图象垂直方向中间被压缩而两边拉长，如图5所示。可能是帧输出管直流工作点调整不当。应调整R\(_{44}\)，如果故障现象消失，再复测一下BG11发射极与+12伏之间的电流，应小于100毫安。

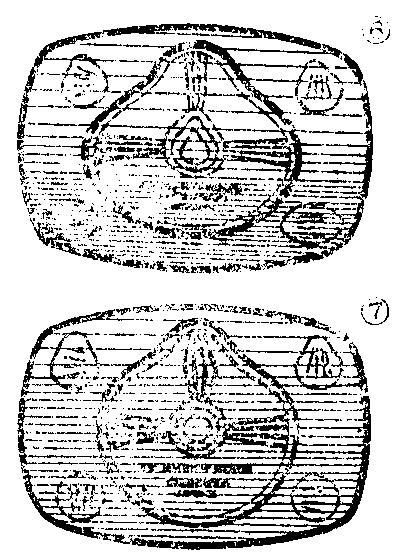

②帧上部拉长下部压缩时，如图6所示。如果调帧线性电位器不起作用，可能是帧输出管BG\(_{11}\)、BG2性能不好，在不同I\(_{c}\)时β值不一样造成，若把两管位置互换，失真现象也倒过来，说明管子不好，应换两只三极管。
③图象顶部拉长，其它部位正常时，如图7所示, 应调R\(_{37}\)。若还调不过来，可在BG10基极与+12伏间接一个0.1～1.0μf电容与10K电阻串联组成的RC积分网路，调10K电阻直到线性变好为止。这时可以将C\(_{28}\)、C29、R\(_{37}\)拆下来，换到这个位置上。也可以在二极管D4两端并联一个0.47～1.5μf的电容试试。
④如果帧偏转线圈有局部短路也会使光栅垂直线性变坏，应将帧偏转线圈的两个引出头与帧扫描输出端和C\(_{33}\)联接端对换一下，如果失真情况也倒过来，说明偏转线圈有局部短路，应重新绕制。电容C26对帧线性也有影响，如果C\(_{26}\)容量变得太小也会使帧线性变坏。可并上一个0.47μf电容试试，或者重新换一个1μf电容。此电容要用纸介质电容，不能用电解质电容。改变此电容的容量可以改变帧线性。其容量可在0.33μf～1μf之间选取。

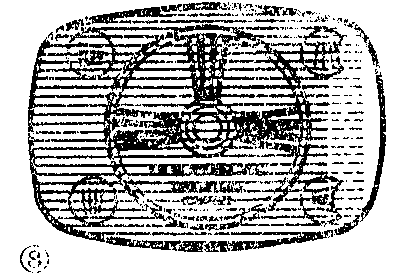

6．光栅右边出现折叠现象，如图8所示。
产生这种故障的原因有：①行输出管栅极电容C\(_{18}\)漏电或行锯齿波脉冲形成电容C19漏电。②阻尼管D\(_{3}\)耐压不够或行输出管DG1衰老等。
7．光栅下部出现折叠现象，如图9所示。

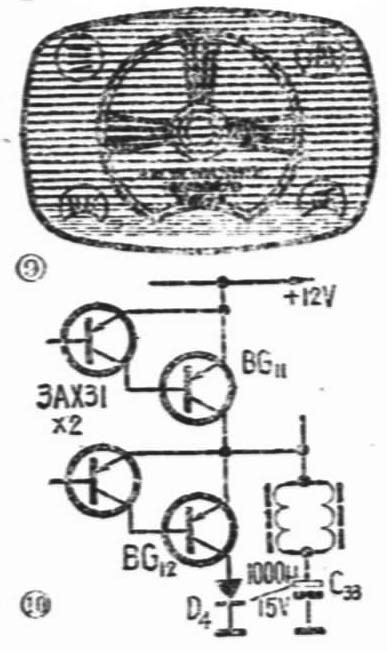

这种现象有两种情况：一种是当帧幅开得过大时，图象下部才出现折叠；另一种是不管帧幅开多大，都会出现折叠。第一种情况是因为过激励，使晶体管BG\(_{9}\)出现限幅所引起的。解决的办法，一方面可换一只分压比（η）大的单结晶体管作帧振荡，使锯齿波脉冲幅度增大；另一方面可以减小电阻R36阻值。此外，还可以用β值较大的晶体管代换BG\(_{1}\)0、BG11、BG\(_{12}\)，使电流放大倍数增大，从而减小所需的激励锯齿波脉冲幅度。如果没有β值大的晶体管，也可采用复合管形式，加上两只3AX31，如图10所示。第二种情况可能是C31或C\(_{32}\)有一只容量变小或开路，也可能是晶体管BG11、BG\(_{12}\)反向击穿电压太低，有一只被击穿。

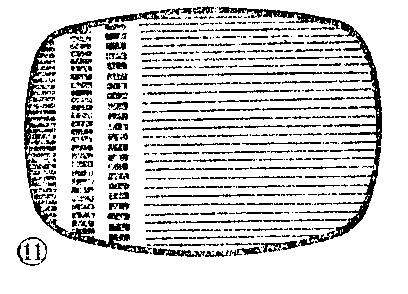

8．光栅左边出现垂直黑白条，如图11所示
当亮度电位器关小时，若光栅左边出现几条黑白相间的垂直亮条，一般是由于阻尼管D\(_{3}\)正向电阻较大，使扫描起始端产生振荡造成。或者是行输出变压高压电场使15625Hz的行频信号调制显象管造成。前者可以换一些晶体二极管，后者须将行输出变压器屏蔽好，并将显象管管脚引线远离高压包。

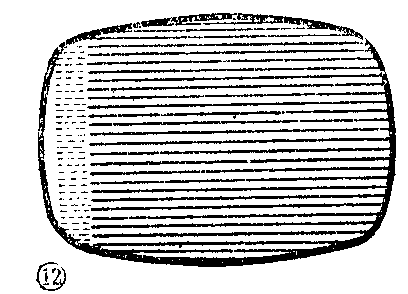

9．光栅左边有一条或几条白点组成的竖条，如图12所示。这是由于高压包、低压包、高压整流管引线及显象管高压帽等跳火引起，要特别注意绝缘，焊接要良好。
10．光栅有较宽黑色横带，如图13所示。这种故障分两种情况：当有图象信号时，是由于电源纹波较大，使50赫或100赫交流干扰信号进入视频放大级，对显象管电子束进行调制引起。无图象信号时，可能是图象通道部分有自激引起的。
11. 光栅垂直方向出现扭曲。这可能是由于+250伏电源纹波较大，使行扫描部分产生50赫或100赫交流调制干扰信号。或者因电源变压器位置放置不当，变压器漏磁场干扰，使光栅出现扭曲。

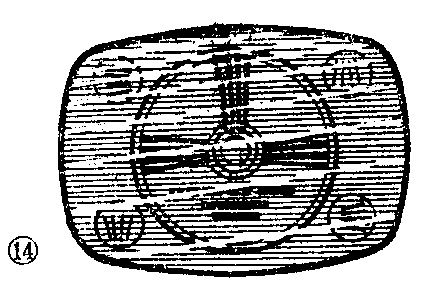

12. 图象有较亮的回扫线，如图14所示
产生这种故障的原因，一般是由于帧消隐电路有故障，应检查C\(_{34}\)、C35、R\(_{46}\)、R51及D\(_{5}\)等元器件是否有损坏或变质。或者是因为显象管调制灵敏度降低所致。
图象混乱或无法稳定的故障
1．行、帧均不同步。调整电位器W\(_{1}\)和W3也不能使图象稳定，其原因可能是同步分离部分有故障。常见的有：①加到振幅分离级BG\(_{1}\)管的视频信号幅度太小，使BG1不能进行正常幅度分离。②BG\(_{1}\)晶体管发射结烧坏，使其无同步脉冲输出，但此时BG2基极没有负电压。③C\(_{1}\)漏电，使箝位电路不能正常工作。当外界干扰大或图象信号变化较大时，BG1不能正常进行幅度分离，造成图象一会稳定，一会不稳定。④BG\(_{2}\)晶体管损坏，使同步信号不能送到帧振荡级和双脉冲平衡鉴相电路。

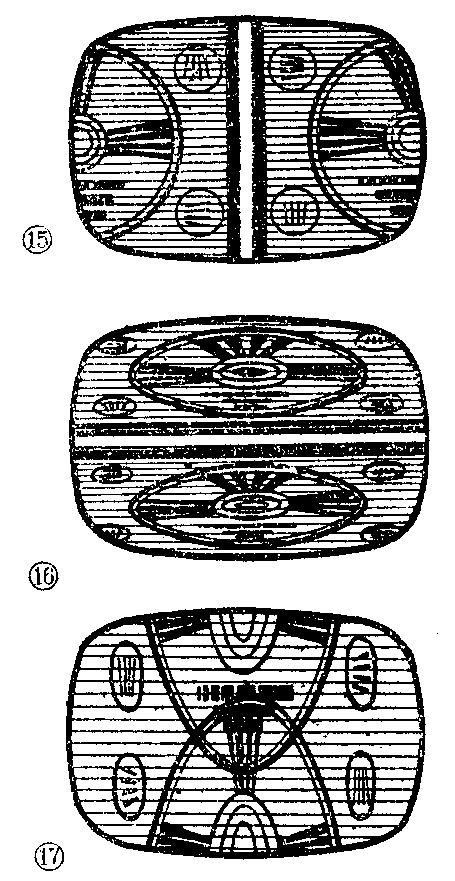

2．当只有行不同步时，光栅出现向左或向右的细黑条。当调整W\(_{1}\)黑条只能向右下方斜，不能垂直，也不能向左下方斜时，说明行振荡频率高于15625Hz，应加大R20或R\(_{19}\)，减小R18。当D\(_{1}\)管击穿时也会出现这种现象。当调整W1黑条倾斜的方向与上述相反时，说明行频太低，应减小R\(_{2}\)0或R19，加大R\(_{18}\)。D1正向电阻变大也会出现这种现象。除此之外，产生行不同步的原因还有：①双脉冲平衡鉴相器有故障，如锯齿波形成电容C\(_{12}\)漏电；D1、D\(_{2}\)损坏或其正向电阻相差较大；R16、C\(_{14}\)和C13等元件损坏等。②若图象被分成左右两半个图象，如图15所示。可能是行输出变压器逆程负脉冲反馈线圈接反。③BG\(_{3}\)晶体管发射结坏或Icbo太大，使同步灵敏度降低。④行振荡管BG\(_{4}\)稳定性差，或C16与R\(_{22}\)虚焊，也会破坏行同步。
3．帧不同步。 ①当整个图象上下滚动或斜动时，说明是帧不同步。调整W\(_{3}\)，如果图象向一边滚动，且能出现上下两幅相同图象，如图16所示，说明帧频太低，为25Hz，应把W3放在中间位置，减小R\(_{31}\)，使图象能稳定。如果调W3，图象向另一边滚动，且能出现两半幅重叠图象，如图17所示，说明帧频太高，为100Hz，这时应加大R\(_{31}\)使之同步。
②如果经上述调整，图象只能暂时稳定，可能是帧同步脉冲没有加到BG\(_{8}\)基极，应检查R9、C\(_{6}\)和R10、C\(_{7}\)两节积分网络是否有元件虚焊或变质。
③如果图象能同步，但出现上下抖动，可能是BG\(_{7}\)晶体管Iceo太大或C\(_{25}\)、C26漏电引起的。
4．图象某一部分同步被破坏。如被拉成斜条或出现不同步现象，原因可能是：①C\(_{13}\)和C14、C\(_{16}\)等滤波器元件有变质，使帧同步脉冲干扰行振荡器。②同步脉冲幅度太大，使行振荡器受到平衡脉冲的误触发。③抗干扰网络R2、C\(_{2}\)某元件损坏，不能对大的干扰脉冲加以限制等。
其他一些故障，如：出现一条水平亮线；出现一条垂直亮线；图象出现暗角；几何失真等在本刊其它文章中已有介绍，这里不再赘述。（工人 林永恩）
