这里介绍几种能够按照一定的顺序闪亮或熄灭的节日装饰灯，它由互补晶体管自激多谐振荡器和若干级可控硅循环导通电路组成，具有使用元件少、耗电省和灯泡数目可灵活变更等优点。

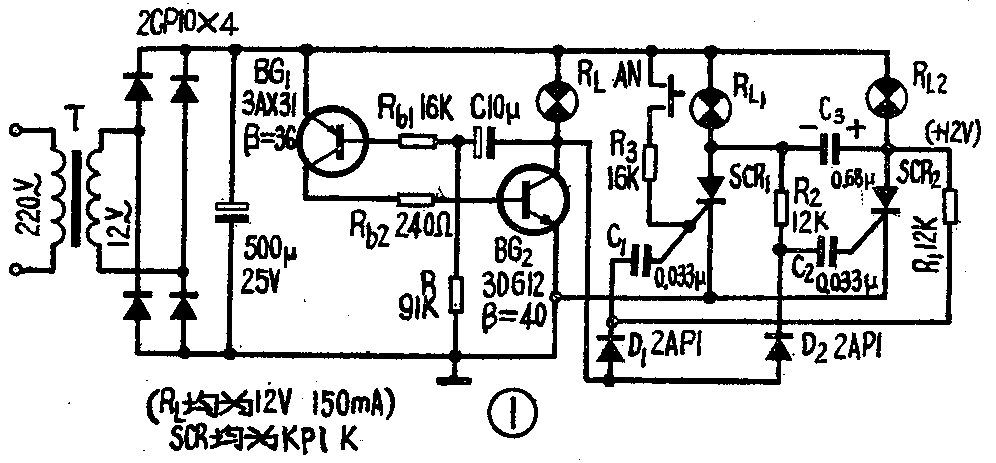

第一种线路如图1所示。BG\(_{1}\)、BG2组成互补晶体管自激多谐振荡器。自激振荡的重复频率约为1.3次／秒。 BG\(_{2}\)在每个周期内的导通时间约为0.3秒。我们一方面利用BG2的导通和截止来驱使灯泡R\(_{L}\)实现周期性的闪亮和熄灭，另一方面也利用BG2由导通变截止时其集电极产生的电压正跳变去触发可控硅。SCR\(_{1}\)和SCR2组成两级可控硅循环导通电路。只要按一下按钮AN，则SCR\(_{1}\)就优先触发导通而使灯泡RL1点亮。SCR\(_{1}\)的正向压降约为+1伏，此时SCR2尚未导通，其阳极处于电源电压（＋12伏），放电容C\(_{3}\)被充电，电容两端的电压极性如图中所示。R1、C\(_{1}\)、D1和R\(_{2}\)、C2、D\(_{2}\)分别为两只可控硅的触发脉冲导引电路，当BG2由导通变为截止时，其集电极送来一个幅度约等于电源电压（12伏）的正脉冲，由于R\(_{1}\)上端处于+12伏电压，这个脉冲仅能使二极管D1变为零偏置，故它对SCR\(_{1}\)无触发作用；但因R2上端仅有+1伏电压，正脉冲的到来使二极管D\(_{2}\)变为正向偏置，故SCR2被触发导通，灯泡R\(_{L2}\)点亮。在SCR2由截止变为导通的瞬间，电容C\(_{3}\)即经过SCR1、SCR\(_{2}\)而进行放电，这使SCR1因阳极处于负电压而被迫截止，灯泡R\(_{L1}\)熄灭。然后C3又开始另一次充电过程，但充电电压的极性恰好与图中所示的相反，因此下一个正脉冲的到来只能使SCR\(_{1}\)受到触发而导通，SCR2则因阳极受到C\(_{3}\)的反偏电压而转为截止。我们就是利用C3上所充电压极性的颠倒来实现SCR\(_{1}\)、SCR2的循环导通的。
图①中R\(_{L}\)、RL1、R\(_{L2}\)用市售的12伏150毫安彩色节日灯泡。实际安装时，如果把灯泡RL放在R\(_{L1}\)、RL2的中间，那么就可以得到一种由左至右、又由右至左地循序闪光的节日灯。SCR\(_{1}\)、SCR2用小功率可控硅如KP1K，也可以用其他任何一种可控硅，为了节省费用最好采用副品。电源变压器T可用市售的节电变压器，因为每次只有一个灯泡点亮，所以变压器的容量只要有3伏安便足够了。桥式整流及脉冲导引电路中所用的二极管也可以用锗低频管如3AX31等的一个pn结来代替。

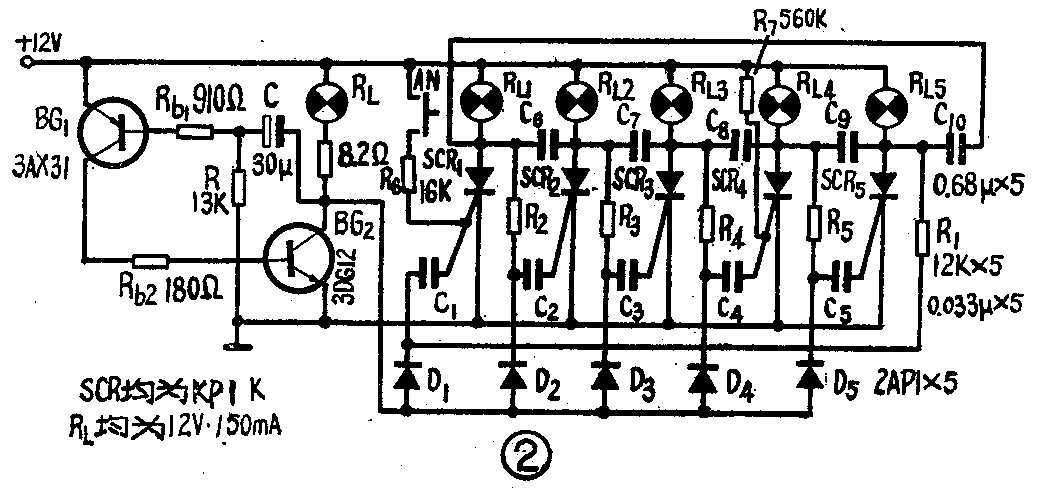

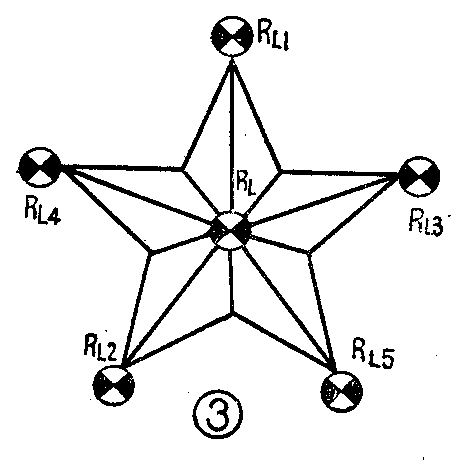

第二种线路如图2所示，是用互补管自激多谐振荡器（BG\(_{1}\)、BG2）去触发五级可控硅循环导通电路（SCR\(_{1}\)～SCR5），电容C\(_{6}\)～C10是实现可控硅循环导通的关键元件，在任一时刻这五个电容当中只有靠近导通管右边的那个是受到充电的，其余电容的极板上则无电荷。现在R\(_{L}\)改用6～8伏150毫安的指示灯泡，把它涂成红色而装饰在一颗红五角星的中央，RL1～R\(_{L5}\)则仍用12伏150毫安节日灯泡而装饰在红星的五个顶角上（见图3），那就可做成一颗“闪闪的红星”了。为了显示出红星闪烁的效果，图2中多谐振荡器的元件数值在图1基础上作了适当改变，这样得到RL的闪光频率约为5次／秒，由R\(_{L1}\)到RL5循序闪光的频率约为1循环／秒。在实践中发现，对于一些触发性能较差（难以触发）的小可控硅，可以在它的控制极到电源正极之间连接一个数值较大的电阻，使其预先获得一个小的偏置（但又不至于导通）而易于触发。图2中的R\(_{7}\)就是这样一个电阻。
因为可控硅的级数是可以灵活变更的，所以读者可根据自己的爱好而设计成其他的装饰图样。（许国殷）
