我们学校在开展学生科技活动时，为了使同学们了解无输出变压器功放电路，自己设计了这种无变压器五管机，其特点是线路简单、调整方便，适合同学们学习安装。电源电压用4.5伏时，不失真功率可达150毫瓦左右。

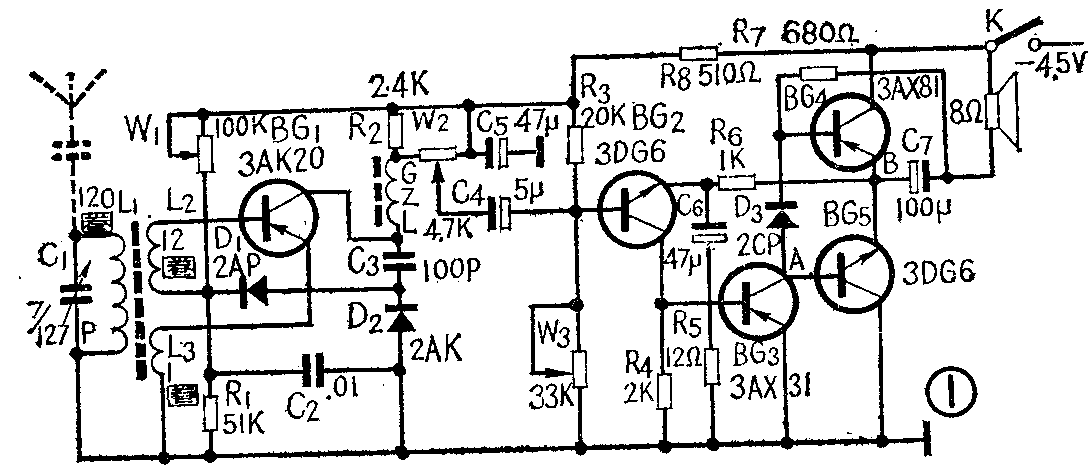

原理线路见图1。BG\(_{1}\)、D1、D\(_{2}\)、L3等组成了高放再生来复倍压检波电路，BG\(_{2}\)、BG3是前置放大级，这些电路都是常见的。BG\(_{4}\)、BG5是一对PNP、NPN晶体管，组成不用输入变压器而自动倒相推挽输出电路。BG\(_{4}\)为PNP管，BG5为NPN管。由于PNP管对负信号导通，而NPN管对正信号导通，所以它们可以相互补偿，两管轮流导通工作的结果，在输出负载上就可以得到一个完整信号。这可以从图中来分析，静态时，通过调整W\(_{3}\)，使BG4、BG\(_{5}\)的集射之间的电压相等且为Ec／2。当信号加在BG\(_{4}\)、BG5的基极时，在信号的正半周，由于BG\(_{5}\)发射结处于正向偏置，所以BG5正向导通，从它的发射极输出一相应的正半周信号加在喇叭上。此时BG\(_{4}\)因处于反向偏置而截止。同理，在信号的负半周，由于BG4处于正向偏置而导通，输出一相应的负半周信号加在喇叭上，所以喇叭在一周内得到的是完整的被放大了的信号。由此可见，BG\(_{4}\)、BG5的互补作用完成了自动倒相的作用，省掉了输入变压器。
线路中为了稳定BG\(_{4}\)、BG5的工作点，把BG\(_{2}\)的发射极电阻R6接到BG\(_{4}\)、BG5的发射极上即采用发射极负反馈法。R\(_{6}\)不是直接接到电源的一端，而是接到晶体管BG4、BG\(_{5}\)的发射极公共点B，因此，假若由于某种原因使B点电位向负变化，则BG2的发射极电位也向负变化，使BG\(_{2}\)的Vbe2↑，因而使I\(_{c2}\)↑，引起R4上的压降加大，从而使BG\(_{3}\)的Vbe3↑，I\(_{c3}\)↑，结果Vce3↓，使BG\(_{3}\)的集电极电位升高（向正变化），也就是使BG5的基极电位升高（向正变化），另一方面，B点的电位等于A点电位加V\(_{be5}\)，差不多等于BG5的基极电位，因此B点电位又被拉向正变化，得到了补偿，稳定了工作点。从图中可以看出，BG\(_{4}\)、BG5的基极间接了一只二极管D\(_{3}\)，它的正向导通压降约为0.8伏，而BG4与BG\(_{5}\)的发射结正向导通压降约分别为0.2伏和0.6伏，正好为两管的偏置电压，同时二极管D3还具有温度补偿作用。
线路中R\(_{5}\)、R6等构成负反馈电路，R\(_{5}\)越大，负反馈越强，音质好，但增益降低。电容C6为隔直电容，若要使收音机低频响应好，容量可增加。电阻R\(_{7}\)与C7组成自举电路，提高了BG\(_{4}\)、BG5的输入阻抗，使不失真输出功率可以增加。
本机对元器件无特殊要求，BG\(_{1}\)可以用3AK20、3AG1等高频小功率管，β要求不高。BG\(_{4}\)、BG5要配对，假若用NPN型的硅管，要求选饱和压降小一些的管子。BG\(_{3}\)的β要求选得大一些，这有利于加大R5的阻值而进一步改善音质。假若用3BX、3AX锗管，效果会更好，但D\(_{3}\)应改用2AP型二极管。
调整时，先调W\(_{3}\)使VB=-\(\frac{1}{2}\)E\(_{c}\)，然后调W1使BG\(_{1}\)的集电极工作电流大约为1毫安左右。调整比较简单是本机的一个主要优点。整机静态电流约为6～8毫安，音量最大时工作电流约为60～40毫安。整机印刷板线路见图2。（上海第51中学遥控车间）
