在生产、生活中应用的紧急报警器种类很多。我们试制的这种紧急报警器线路简单，能发出救护车，消防车那样的变调笛声，放在救护车的模型上，可以得到一种逼真的演示效果。

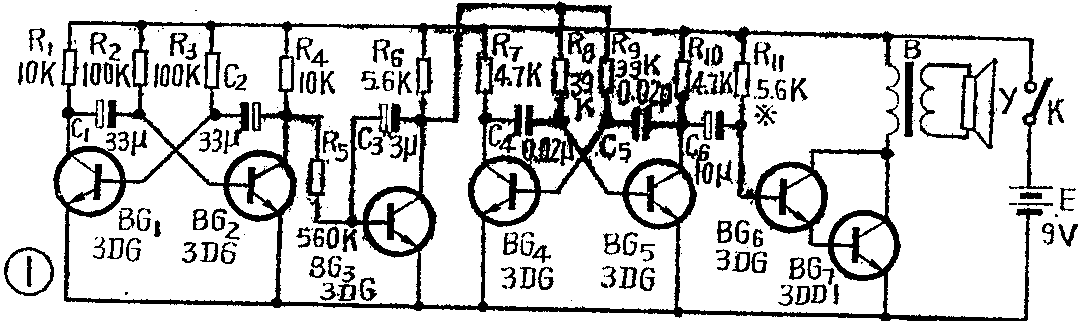

图1是它的原理线路图。BG\(_{1}\)、BG2和R\(_{1}\)、R2、R\(_{3}\)、R4、C\(_{1}\)、C2组成一个典型的自激多谐振荡器，从电阻、电容数值可以看出，它的振荡频率较低。BG\(_{4}\)、BG5和R\(_{7}\)、R8、R\(_{9}\)、R10、C\(_{4}\)、C5组成另一个自激多谐振荡器，它的振荡频率较前一个振荡器高得多，调整电阻、电容数值，使其频率在音频范围之内。BG\(_{3}\)是倒相器。当BG1处于截止时，BG\(_{2}\)导通、BG3截止，此时BG\(_{3}\)的集电极电位较高，所以BG4、BG\(_{5}\)处于工作状态，产生振荡信号。当BG1处于导通时，BG\(_{2}\)截止、BG3导通，由于BG\(_{3}\)的集电极电位降低，所以BG4、BG\(_{5}\)的基极电位降低，两管都处于截止状态，振荡器停止工作。所以由BG1、BG\(_{2}\)自激多谐振荡器产生的振荡信号来控制BG4、BG\(_{5}\)振荡器的不作，达到变音调振荡信号输出的目的。改变R3、R\(_{2}\)或C1、C\(_{2}\)，可以改变多谐振荡器的频率，使音调变高或变低。
BG\(_{6}\)等组成音频放大电路，这里由BG6、BG\(_{7}\)组成一只复合管，以降低对管子的要求，代替一只大功率管，获得大的功率增益。
通过实验证明，晶体管BG\(_{1}\)～BG6可用任何型号的小功率NPN型硅管，如3DK、3DG系列等，β在30～150范围内。按线路焊好基本上不用调整。BG\(_{7}\)用3DA54、3DA1、3DK10等，不必加散热器，β＞12就可以，如果BG7的β较低，可适当地提高BG\(_{6}\)的β值。变压器用晶体管收音机上的小型输出变压器，也可以自制。扬声器用2时～4时的均可。电源用6伏～12伏。

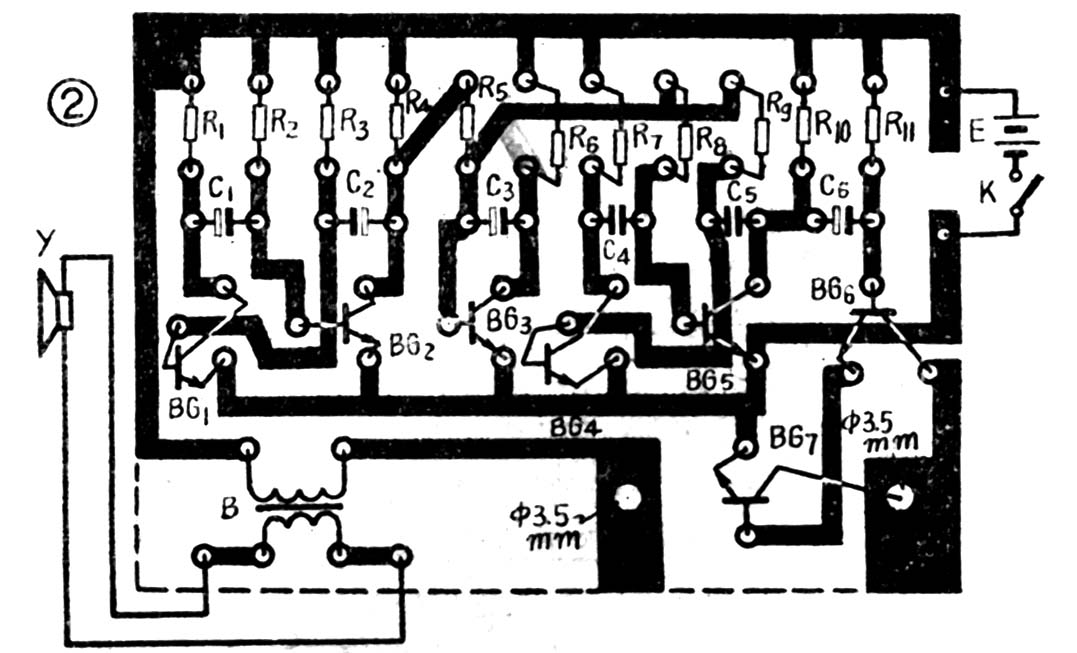

印刷板见图2，实际尺寸是7×5（厘米）\(^{2}\)。为了便于安装和散热，把BG\(_{7}\)平放在印刷板上，在印刷板上打两个φ3.5毫米的孔固定，两孔间距离视管子而定，焊好管脚。线路装好后认真检查无错焊、虚焊后可以通电。为了控制警笛声的大小，可以适当调整复合管的偏置电阻R11。(张路增 黄力之)
