LC回路的振荡频率可以根据公式计算出来，也可以实际测试出来。我们这里介绍一种LC回路振荡频率的测试器，它线路简单，使用方便，测试误差约在1％左右。
测试器（线路见图1）由一个简单的电感三点式高频振荡器、整流二极管、电流表M等组成。测试时分以下两种情况：

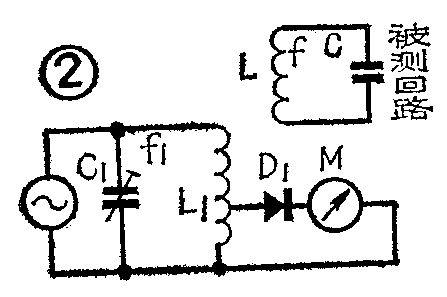

1．被测LC回路中没有电流流过，如图2中的LC被测回路。此时高频振荡器应置于起振状态，简化电路见图2，高频振荡电流的大小可以从表M中看出。调节C\(_{1}\)，当L1C\(_{1}\)回路振荡频率f1保╢为被测LC回路振荡频率），将L\(_{1}\)靠近L，电流表的指示没什么大的变化，继续调节C1，当f\(_{1}\)＝f时，LC回路中感应电流最大，相当于从L1C\(_{1}\)回路中吸取的能量最大，电流表指示明显减小。因此，根据电流表指示，转动C1，可以找到被测回路的谐振点。如果把L\(_{1}\)C1回路在不同C\(_{1}\)值时的谐振频率刻记在连接C1的转盘上，那么所测LC回路的振荡频率f也就可以直接读出来了。

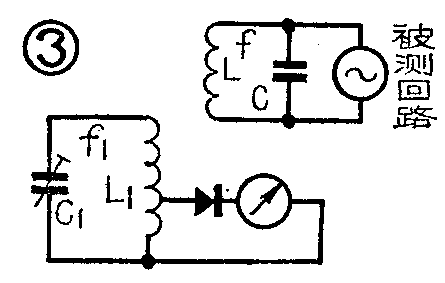

2．被测LC回路中有电流通过时如图3中的被测回路LC。此时测试器的高频振荡器应置于停振状态（可调节W），简化电路如图3所示。由于测试器的高频振荡器停振，电流表的指示为零。当f\(_{1}\)保獿1靠近L，电表指示无大的变化。调节C\(_{1}\)，使f1=f，由于L\(_{1}\)C1回路振荡频率与LC回路振荡频率相同，所以此时L\(_{1}\)C1回路中感应电流增大，电流表指示最大。由于f\(_{1}\)是已知的，所以f也就测试出来了。
应指出的是，由于L\(_{1}\)C1与LC两个回路的耦合有互感存在，测得的振荡频率与实际振荡频率有些误差，为此，在测试时L\(_{1}\)与L不要靠得太近，应处于松耦合，这样互感的影响就将大大减弱。在第2种工作情况，由于BG仍有放大作用，测试的灵敏度较高些。
图1介绍的元器件数据仅适用于50～120兆赫范围。BG要用截止频率较高的硅三极管如2G910、2G210、3DK7、3DG6、3DG15等，要求管子的截止频率f\(_{T}\)≥3f1（f\(_{1}\)指L1C\(_{1}\)回路最高工作频率）。C1最好采用空气可变电容器，最大容量为30～50微微法，它大些频率刻度较密，若小些虽然刻度可拉开些，但频率范围小。 L\(_{1}\)用线径为1毫米的漆包线在直径为10毫米的圆木上绕3圈后脱胎而成，抽头位置在1圈左右，这样频率范围大约是50～120兆赫范围内。线圈外面最好用线扎紧，以便提高仪器的频率稳定度。电流表最好用一个灵敏度为200微安左右的小型微安表，如没有条件也可以用万用表的电流档（量程在50～500微安左右）代用。
调整时，改变电位器W（10千欧），它能使BG工作电流在0～3毫安范围内变化，它能控制BG的振荡强弱和停振。调整中如发现仪器接近LC被测回路时，电流表反应不灵敏，则可改变抽头位置试一下。若在BG起振时，发现低频端和高频端振荡强弱相差太大，则可改变C\(_{2}\)来调整。使用中BG的振荡强弱应反复调试后逐步掌握。
C\(_{1}\)刻度盘上的f1值刻度准确与否，直接影响到测试器的精度。我在校准时是用的XFG—12高频振荡器，将它的输出电缆线的输出端靠近L\(_{1}\)，一般离L1在10～20毫米即可进行校准。这时自制测试仪相当于图3工作状态，在标准高频信号发生器上取一个标准振荡频率，然后转动C\(_{1}\)，通过电流表指示找出相应的振荡频率位置记下刻度，以此类推，旋动C1一一刻出相应濒率刻度。若用XG—25简易晶体管高频信号发生器来校准，L\(_{1}\)最好直接靠近信号发生器的振荡线圈。若没有标准信号发生器也可以用已知频率的回路（电视机高频头中各频道的振荡回路）来定出几个常用点。

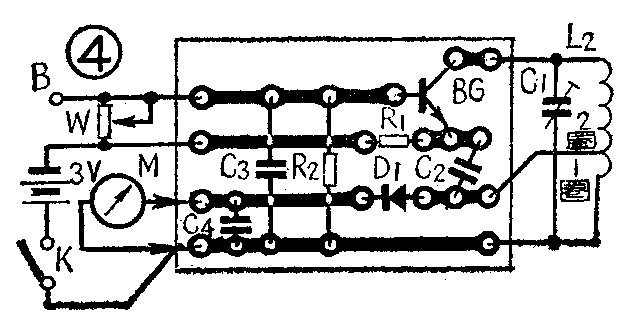

本测试器用3伏电源，一方面为了省电和减小体积，另一方面当电源电压变化时，引起的晶体管结电容变化也小，这样可以作到图2、图3两种工作状态时C\(_{1}\)盘上的f1刻度几乎是完全相同的。若从B端加一低频信号就成为高频信号发生器了。印刷板见图4。
若要测试50～120兆赫频率以外的LC回路，应适当改变图1线路中的元器件数值。(奚天敬)
