一、概述
GS－5A型电子管测试仪可以用来测量小功率收信放大管的主要静态参数：板流与跨导；测量管内真空度、阴极放射电流等参数，以及检查小电珠的好坏，还可粗略地检测电子管杂音的大小。适合科研单位、实验室、有关电子工厂、有线广播站、无线电修理部和无线电商店等场合广泛使用。GS－5A电子管测试仪是携带式电子仪器，体积小、结构紧凑。被测管的灯丝电压由电源变压器直接供给。板极、第二栅极电压由整流器整流输出，经过分压后分别供给。栅极偏压均用自给偏压。控制栅信号的频率与供电电源频率相同。上述电源均由88孔配电盘来控制。此配电盘代替了一般的转换开关，是本仪器的中枢控制机构。将各被测管专用的测试卡片放在配电盘上，并在规定的一些空孔内插入插棒，就构成了各种测试电路和配电系统。这种结构可延长仪器使用寿命，并可不断增加新的测试卡片，以扩展其用途。目前可测试国内外200余种电子管，还可按自己要求添加测试卡片。
二、工作原理简述
本仪器由以下几部分组成，其方框图见图1。现将各部分的工作原理简要叙述如下。
1．自给偏压：主要是一个可在0～11100欧范围内选择相隔10欧的任一阻值的电阻箱。根据测试卡片规定的位置插入插棒，被测电子管便获得所需的栅极偏压。
2．电源校正：其作用是保证仪器在电源电压与额定值相差+5％～－15％时能够正常工作。方法是在电源变压器初级接一个可变电阻，以调整初级电压至规定值。电子管6H6P组成的电子管电压表是用来监视电压是否为规定值的。
3．信号源：是在测试互导时加到被测管栅极的信号。此信号直接来自电源，经高频滤波后加到分压器两端，经过调整送给栅极。

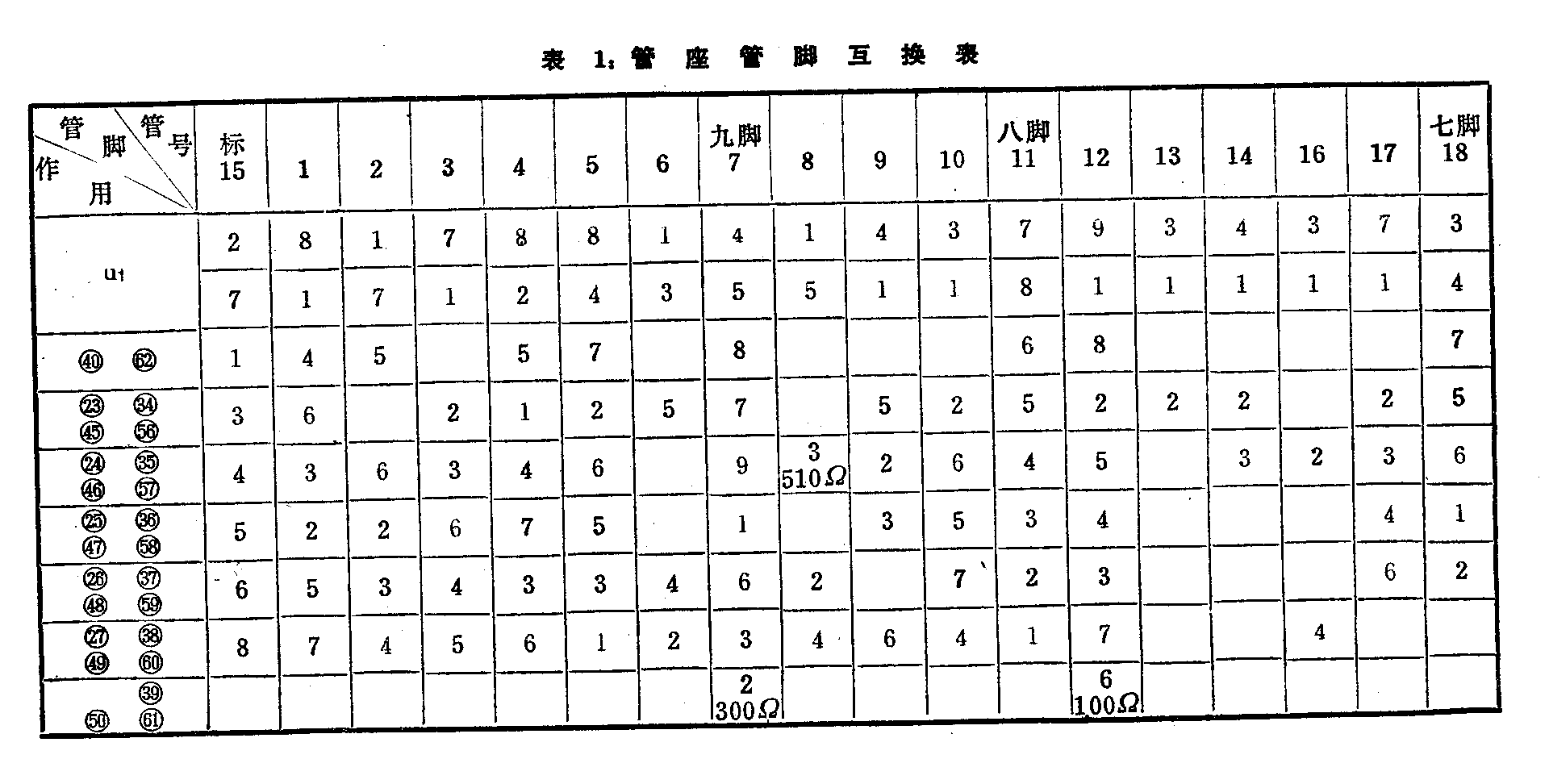

4．被测电子管插座：由18种不同型式电子管插座所组成，分布在面板两边。它们之间都是并联的，相互关系见表1。
5.88孔配电盘：是插孔式的联结装置。根据测试卡片插入插棒，被测电子管各极就能获得必须的电压，并使指示电表获得相应的刻度。88孔配电盘的作用见表2。
表1及表2的用法后面有举例说明。
6.电源：由整流管5Z3P和分压器等组成整流器。整流器最大输出为300伏，经过分压电阻供给被测电子管所需的板极电压和第二栅极电压。
7．电压放大器：用来测量被测管板极负载上交流电压的电子管电压表的前置部分。由电子管6N9P及50赫负反馈双T选择网络等组成的二级电压放大器。
8．测试电压校准：即电子管电压表灵敏度校准。由灵敏度电位器控制，校准时测试电压直接输入电子管电压表，调整电压表灵敏度指示在满度即可。
9．指示电表：由桥式整流电路和分流电阻等组成。这部分和电压放大器组合成为电子管电压表，通常称为“跨导计”。被测管各参数均由指示电表读出。
三、仪器结构

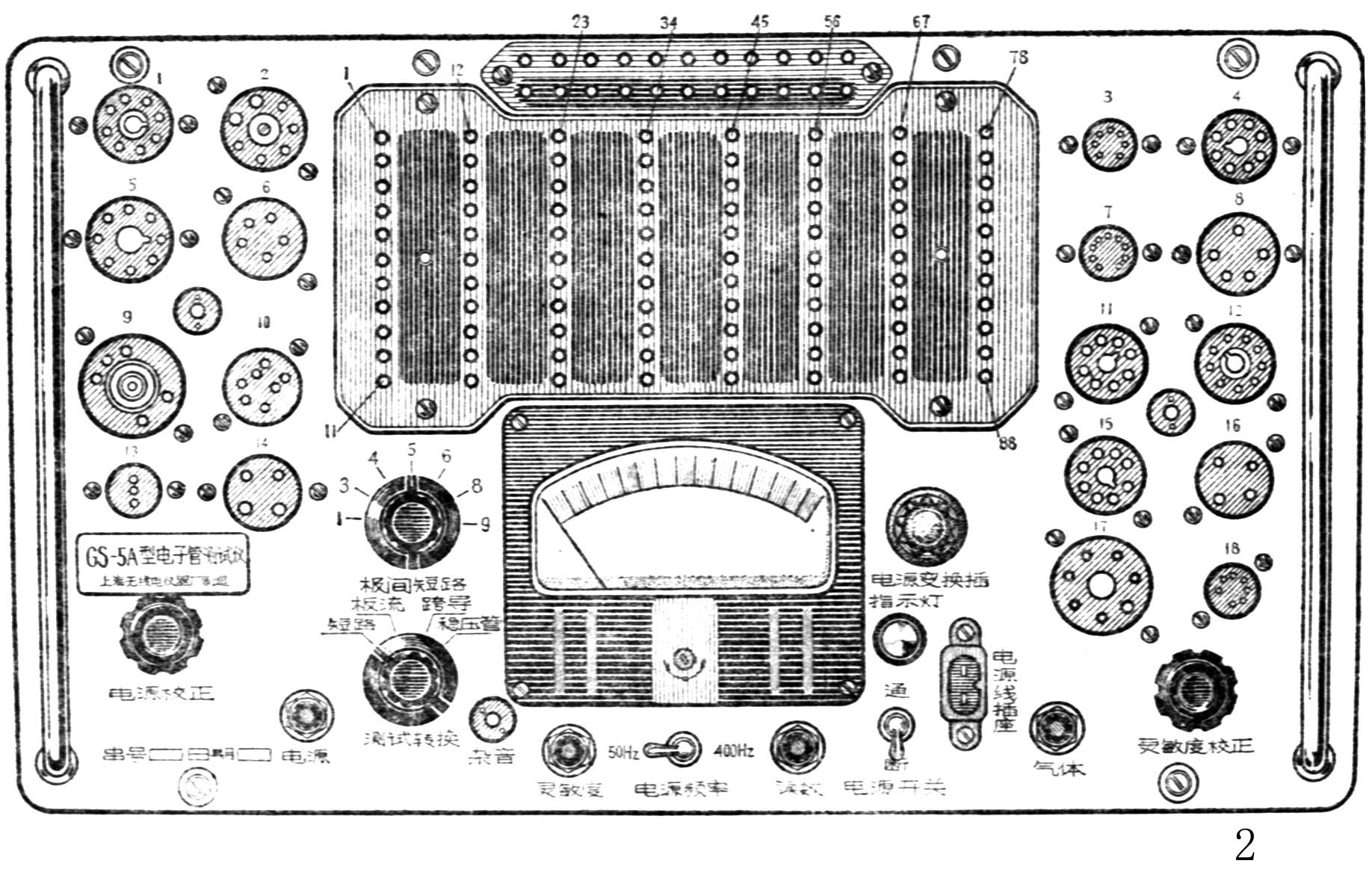

本仪器的整体全部固定在面板（图2）下面，并装入手提式有盖的机箱中，仪器外形尺寸为503×313×213毫米，其重量约为22公斤。机箱右侧有一小门，拧开小门螺钉可以看到测试卡片和电源线。在面板左部装有被测电子管插座8只及连接被测管顶部电极的插孔。面板右部装有10只插座及连接顶部电极用插孔。面板中部装有88孔配电盘和电表。其他控制旋钮等如图所示，不再赘述。
取下面板封口螺钉，可把整机从机箱中取出。取出后可以看到左部装有扼流圈、直流分压电阻等。右部装有电源变压器；中部装有电容器、电位器、电子管、桥式整流电路、50赫选频负反馈网络，分流电阻组、被测管自偏压电阻等。
GS－5A测试仪除主体部分外，还有一部分测试工作附件，放在备件附件箱内。
四、使用方法
1．使用前注意事项：仪器工作时应放于水平位置。通电之前面板上所有开关应放在下列位置：“电源”放在“断”；“测试转换”放在“短路”；“极间短路”放在“1”；“电源校正”和“灵敏度校正”都放在最左端；“电源频率”放在“50赫”。
2．准备步骤：
（1）取出与被测电子管型号相同的测试卡片，并置于88孔插孔配电盘上，用插棒插入卡片所规定的所有孔内。
（2）将被测管插入测试卡上规定的管座中。测试有管帽的电子管，必须先将管帽夹套上后再插管子，以免触电危险。管帽夹在附件箱内。
（3）插上电源，开启电源开关，接通电源后应预热10～15分钟。
（4）按下电源按钮，调节“电源校正”电位器使电表指针位于标准线上（即指满度）。测试各项参数时应反复校准电源指示在校准线上。否则将有测量误差，测大电流管子更应如此。
3．短路、断路检查法：上述各准备步骤结束之后，就可检查被测管在灯丝加热状态下的短路、断路情况。将测试转换开关放在“短路”位置。顺次将“极间短路”开关置于卡片上注明的短路开关位置，如放在卡片注明的任一位置时电表有指示，则说明被测管相应两电极间有漏电或短路。漏电大小看电表指示而定，一般在15分格以下属于漏电，15分格以上就算严重漏电和短路。漏电管子能否使用要看具体条件而定。一般轻微漏电可继续使用，但不适宜用在增益很高的前置放大级或桥式直流放大器电路。如果极间短路开关位于卡片未注明的任一位置时电表没有指示，则该被测管极间必定断路。这种管子不能使用。
4. 板流测试方法：“测试转换”开关置于“板流”位置，即可测试收信放大管、复合二极管的板极电流I\(_{a}\)。首先重新检查电源电压是否调到标准线，然后按下读数按钮、板流数由指示电表分格对照测试卡片记载的数据读出。根据卡片上规定的好坏区域，即可判断被测管的好坏程度。整流管的整流电流IB的测试按上述方法进行。
5．电子管真空度检查方法：按下读数按钮测试板流的同时再按下气体按钮，并注意板流读数是否改变。真空度良好的电子管板流不会变化或变化不应超过测试卡上规定的ΔI\(_{a}\)值，如超过则说明管内有气体不能使用。
6.检查管内是否有接触不良：测试转换开关置于“板流”位置，外接音频放大器至杂音插孔中，用橡皮锤敲击被测管外壳或管座，若听不见噪声，说明管子内部结构良好。外接音频放大器增益应尽量高。这种检查只能进行粗略的判断。
7．跨导测试方法：测试收信放大管跨导S时，将“测试转换”开关置于“跨导”位置。重新检查电源电压是否调到标准线。按下灵敏度按钮，并且缓慢地旋转灵敏度校正旋钮，使电表指针位于标准线上。然后按读数按钮，跨导数由指示电表分格对照测试卡片记载的量程读出。根据卡片规定的好坏区域判断被测管跨导的大小。变频振荡跨导S\(_{r}\)可用同法测试。
8．充气稳压管的检查方法；检查稳压管的稳定电压和电压稳定度ΔU时，测试转换开关应置于“稳压管”位置。按下读数按钮，稳定电压值由指示电表分格对照测试卡记载的电压量程读出。根据卡片上规定的好坏区域即可判断被测管的好坏程度。检查电压稳定度应继续按下读数按钮，并从配电盘上取出在卡片上注明有稳定度检查箭头指示的插棒，注意电表指示的变化。若稳压管良好，稳定电压不会变化或者变化不会超过测试卡片上规定的ΔU值。反之当拔出插棒时稳压管不发光，电表不指示或ΔU很大，则说明稳压管已坏。

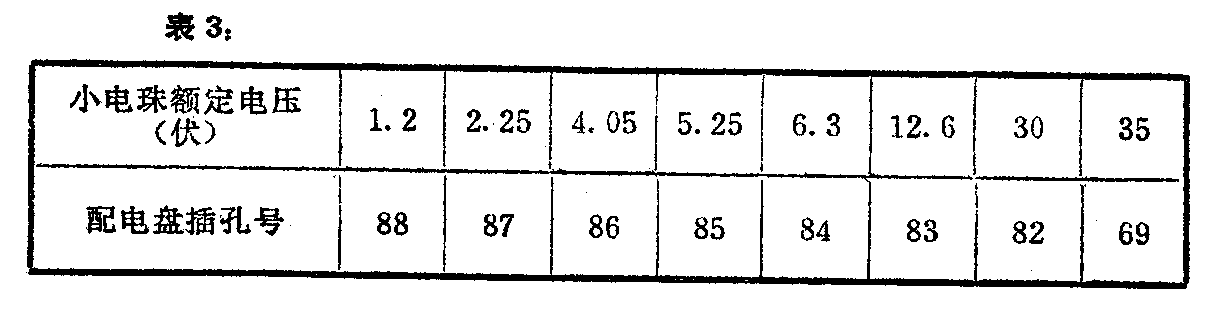

9．检查小电珠；不需测试卡。根据小电珠的额定电压值用一根插棒插入合适的配电盘插孔（插孔号与电压值对照见表3），将被检查的小电珠插入面板上2号管座的中心孔内。即可观察其燃点情况。
五、测试方法的几点说明
1．复合电子管的检查与一般电子管相同，但各部分应分开进行。每一复合管有二张或三张卡片，可分别进行。
2．橡实管、灯塔管，以及其他特种电子管测试时应用专门接续器（装在附件箱内）。
3．使用带有管帽夹的连接线时应注意：接线末端装有大、小二种插头。为安全起见，在上述连线时测试开关应置于短路位置，即将高压断开。
4．测试卡是参照电子管制造厂规定的测试规范制作的，读数仅供参考。黑线区域一般叫“疑问区”，当指针指在这一区域时说明被测管能工作，但测得的参数已位于寿命的边缘。板流值处于黑色区域表示电子管阴极放射差，一般可用。跨导值在黑色区内表示电子管已老化，但尚能工作一段时间，重要的设备不宜用。
5．在测试时有时会碰到：测试板流时读数比平时小，按下气体按钮指针偏离较大，测试跨导时读数不稳。这些现象是由于寄生振荡引起的。消除方法是将一个100～500微微法的电容器依次接到每一管脚和机壳之间。如果接在某一管脚时上述现象消失，证明振荡已消除。
六、自制测试卡片举例
配电盘和各部分只要适当联结，就能组成各种测试电路和配电系统，可以检查许多电子管。因此除本仪器附有的卡片外，还可自行设计添补测试卡片。下面以6J1电子管（184号测试卡）为例，说明测试卡制作方法。
从产品说明书、电子管手册或电子管生产厂所给技术条件可知：6J1的灯丝电压为6.3伏；板极电压为120伏；第二栅极电压为120伏；阴极电路自给栅偏压电阻为200欧；板极电流合格范围为7.35±2.35毫安；跨导合格范围为5.2+1.2-1.3毫安／伏。从管座图可知：6J1的灯丝是3、4二脚，从前面表1可看出6J1适合用№18管号（如灯丝脚不能和18种管号中任一种对上，那必须自制附加连接装置转换管脚后对上。连接装置可参考备件箱中的连接装置成品制作）。
6J1管的阴极是2脚，从表1、表2可看出№18管号的2脚是阴极K，必须选用59号孔。6J1管的第一栅极（g\(_{1}\)）是1脚，第二栅极是6脚，板极是5脚，用上述同样方法从表1、表2可知应分别选用47、24、34几号孔。
6J1的板极电压要求为120伏。从表2可知应选6号孔，得到125伏电压。第二栅极电压为120伏，应选17号孔；灯丝电压为6.3伏，可选用81、84号孔。阴极自给偏压电阻为200欧，可选用65、66、68、70、71、72、74、75、76号孔，将插棒插入这些孔，就将不需要的电阻短路，从而得到自偏电阻（R\(_{K}\)）220欧。板极电流为7.35±2.35毫安，可选用31号孔，以得到满刻度为15毫安的电表量程。跨导为5.2+1.2-1.3毫安／伏，选用42、44号孔，选取合适的输入信号和板极负载电阻，就可以得到满度为7.5毫安／伏的跨导（S）读数量程。
6J1的阴极是2、7脚，对照各管座管脚互换表可看出№18管号2、7就是№15标准管座1、6脚。所以选用21号孔可以测出1、6脚短路，而短路开关位置3、4、5、8、9不短路，即电表没有指示。
GS－5A是对原产品GS－5型改进后的产品，由于测试范围和测试方法不同，因此他们的测试卡片不能通用。
在制作卡片时，有些管子所加的板压、栅压、自偏电阻数值和管子说明书、规范表所列数据有出入，是因为考虑到仪器的误差和其他原因。一般用户如要求不严可以不必这样做。（饶芳魁）
