（北京东风电视机厂）昆仑牌BSH23—1型23厘米晶体管黑白电视机系我厂新产品，在设计过程中贯彻平战结合，军民兼顾的原则，性能稳定可靠，图象清晰、逼真，耗电量小，使用维修较方便。
主要性能指标
图象尺寸 140×180（mm）\(^{2}\)
接收频道 12（VHF）
灵敏度：图象 不劣于100μV（75Ω）
伴音 不劣于50μV（75Ω）
清晰度：垂直≥（中心） 40O线
水平≥（中心） 350线
灰度等级≥7级
选择性 不劣于 20db
光栅（图象）几何失真＜3％
扫描非线性失真：
水平＜15％
垂直＜10％
伴音不失真功率＞400mW
音频失真度 ＜4％
中频：图象 37MH\(_{Z}\)
伴音 30.5MH\(_{Z}\)
适应电网电压的范围：180V～240V
电源消耗功率 约25W
整机重量 约6.5Kg
电路特点

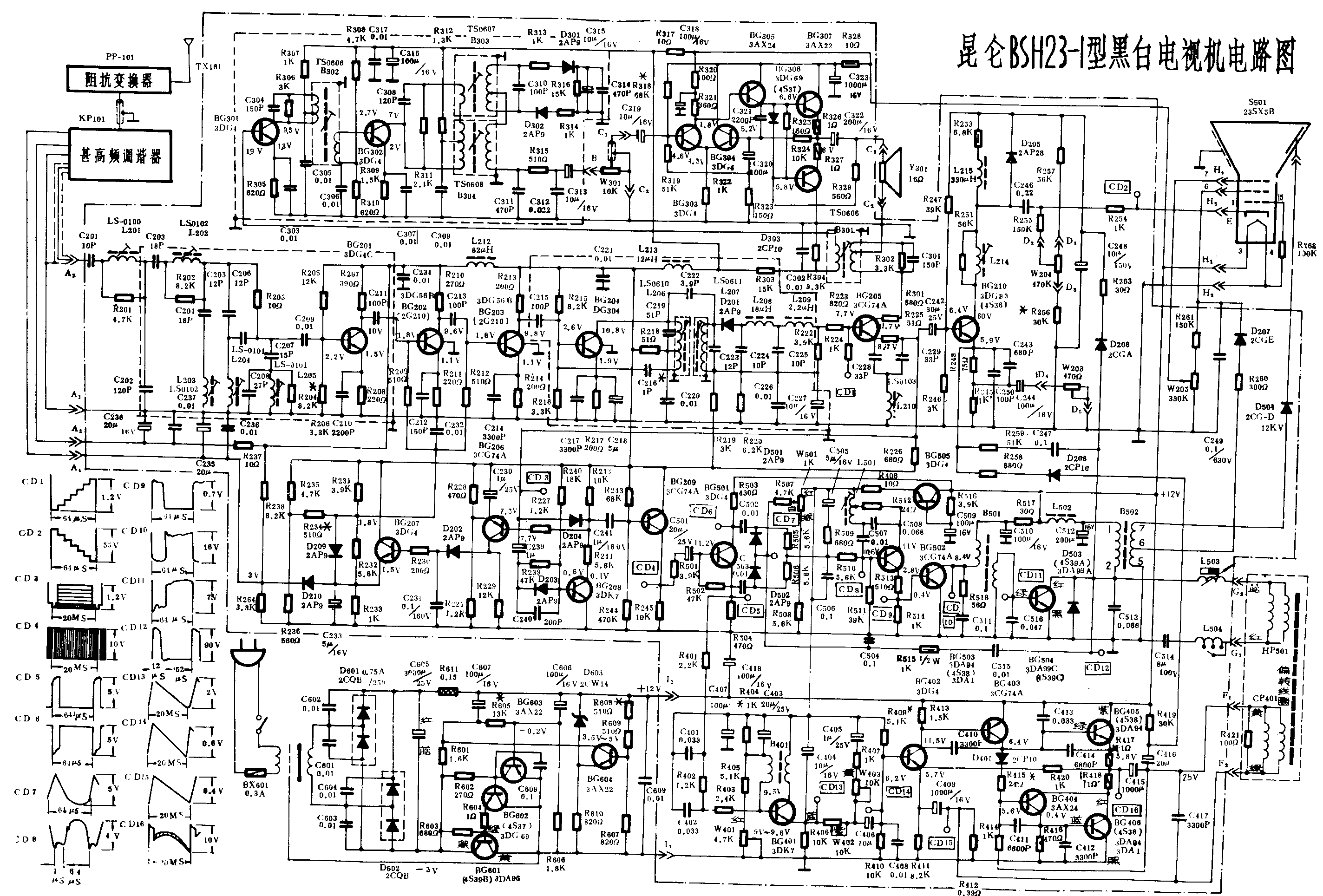

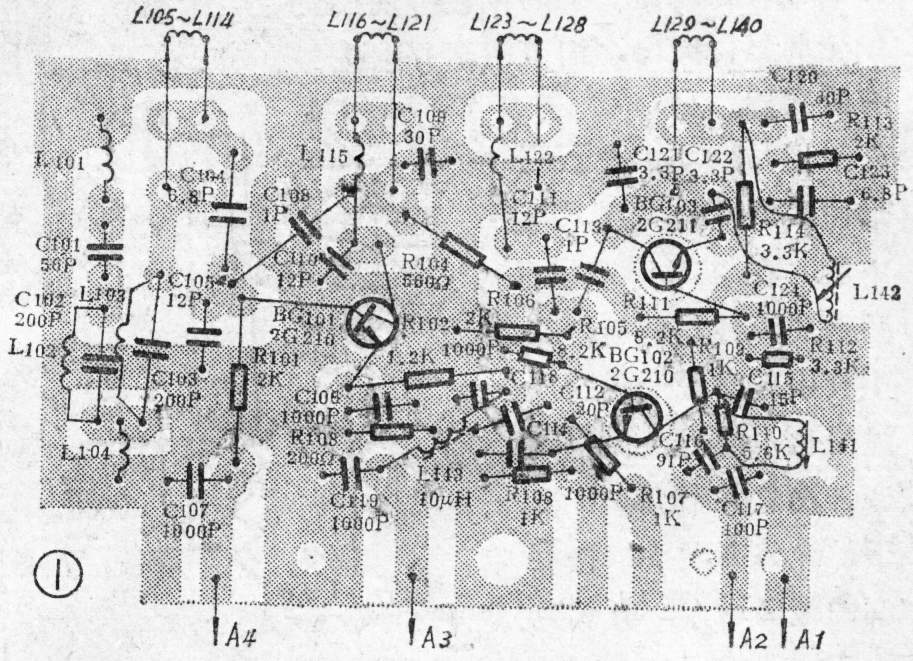

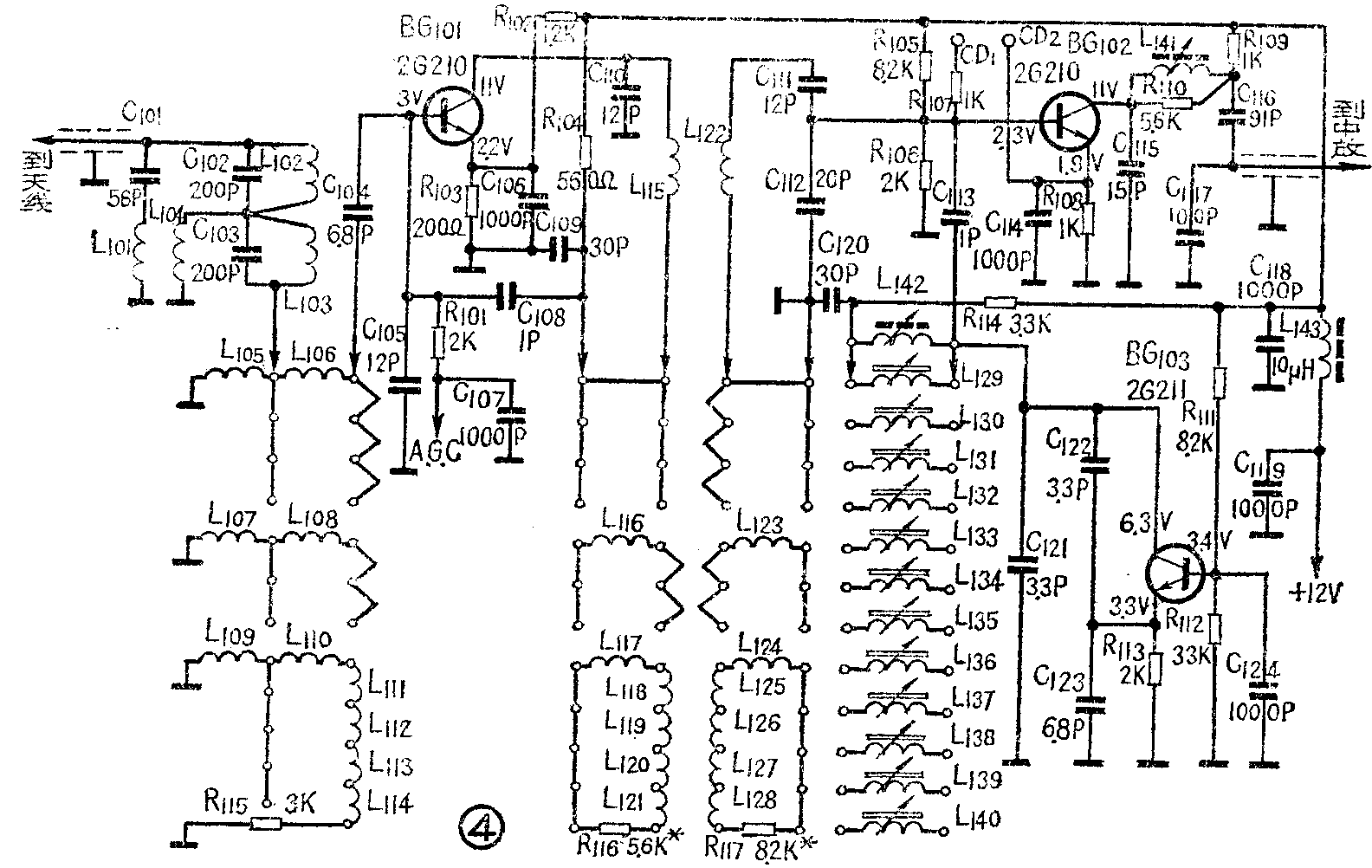

1．甚高频调谐器（俗称高频头）采用全国联合设计的独立微调式及本厂（电路图如图4）生产的公共微调式两种，有良好的电气性能及互换性。
2．图象中放采用四级阻容耦合宽频带放大器，增益可达70dB左右。
为了保证图象的质量，要尽量压低通带以外的无用信号和噪声干扰，这就要求整机有较高的选择性。这一指标主要决定于中频放大器，而阻容耦合宽频带中频放大器的选择性又主要决定于其输出双调谐耦合回路。由于它的次级回路Q值受到检波负载和预视放级低的输入阻抗的限制，因此使得双调谐回路的矩形系数不够理想。为了改善矩形系数，提高选择性，除在中放输入端接有29MHz的串联吸收L\(_{2}\)03、38.5MHz的T型吸收L204和30.5MHz的串并吸收L\(_{2}\)05各回路外,还加接了带通滤波器,它是由C201、C\(_{2}\)03与L202及耦合电容C\(_{2}\)02组成的双调谐回路。输出端的双调谐回路还保证了整机有较高的增益，调谐L206、L\(_{2}\)07使左峰在32MHz，右峰在36MHz。
放大器中元、器件的更换，对幅频特性影响不大，也不受晶体管温度特性等影响。因为电路的谐振回路比较集中，所以调试、修理都较方便。与参差调谐放大器相比，阻容耦合宽频带放大器还具有调谐方便、在输入信号强弱变化时频率特性基本不受影响，便于做成集成电路等优点。缺点是；排板、布线设计较困难，容易自激。
3．图象中放频率特性目前有“矩形”曲线和“馒头”形（亦称“草垛”形）曲线两种如图5。本机图象中放特性调整为“馒头”形曲线，其特点是整个曲线光滑无突变现象。曲线的这种逐渐变化特性，对图象脉冲中包含的高次谐波不会产生突然截止现象，因此显得图象色调比较柔和。加之适当选择图象载频在曲线上的位置，使图象轮廓显得突出。细节清晰并给人有透亮感。另外采用“馒头”形曲线特性的中放，在与高频头和无线连结后，不会引起曲线形状的明显变化，使得在保持声音、图象并佳的情况下，允许高频头本振微调的范围增大，有利克服声图干扰现象。
4.自动增益控制(AGC)。本机采用峰值型电路，同时控制第二、三级中放管，深度可达40dB以上。当AGC起控以后，其幅频特性基本不变，电路调好后能稳定工作。

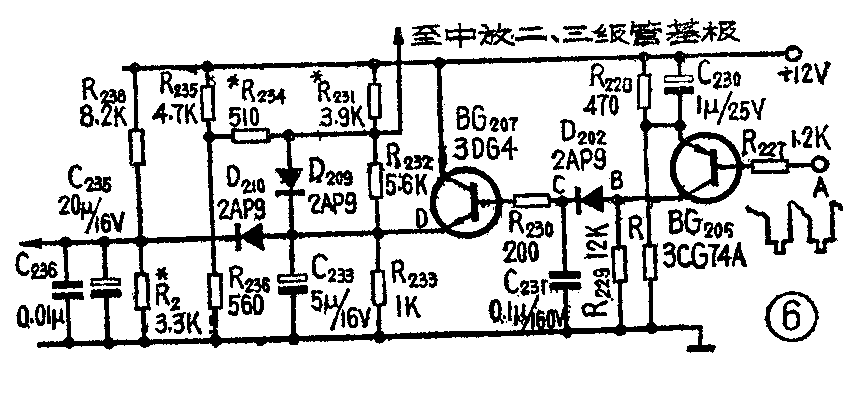

AGC原理电路见图6，当由A点输入的全电视信号幅度小于电平E时（图7），AGC门管BG\(_{2}\)06处于截止状态（其深度由电阻R221加以调节），此时集电极未输出电压。当由A点输入的全电视信号幅度大于电平E时（即当同步脉冲到来时）BG\(_{2}\)06管由截止区进入放大区。B点电位上升，二极管D202由截止转向导通。同时向C\(_{231}\)充电，C231充电时间常数τ充主要取决于BG\(_{2}\)06管的c—e之间阻抗（约1K～2K）及C231的大小。
τ\(_{充}\)=（1-2）K×0.1μ≈(100～200）μs
随着电容C\(_{231}\)的充电，C点电位升高，当C点电位比D点电位高于0.7V时AGC放大管BG207由截止变为导通，发射极输出电压随基极电位升高而升高。当输入的全电视信号在两个同步脉冲之间时，此时输入的全电视信号幅度又小于E,于是AGC门管BG\(_{2}\)06又截止，B点电位下降，二极管D202截止，此时电容C\(_{231}\)充得的电荷开始放电。电容C23l通过BG\(_{2}\)07管基极放电。BG207输入阻抗R\(_{i}\)=50K～100K，故C231放电时间常数τ\(_{放}\)=RC≈（50K～100K）×0.1μ=5ms～10ms。由此看来，充电速度远比放电速度来得快，电容C231上的电压很快地充到B点脉冲的峰值。因此AGC输出电压与全电视信号的同步脉冲（峰值）包络相一致。随着外界信号的增强，输出的AGC电压也增大，使中放二、三级基极电流增加，I\(_{c}\)增加。由于中放二、三两级均采用正向AGC管，Ic增加，增益必定下降，可有效地进行自动增益控制。该电路反应速度快，所以抗低频干扰能力较好。如日光灯等低频脉冲干扰使电视信号受调制时，其检波后的全电视信号的包络也受到调制，该调制通过AGC电路自动调整使调制得到抑制。因此，调制后的信号引起图象“黑条”、“滚条”、“扭曲”等现象能被较好地克服。因加到峰值AGC电路的全电视信号，是取自于经过抗干扰电路的全电视信号，所以该电路有一定抗高频窄脉冲干扰能力。高放AGC采用延迟式，只有在中放AGC控制饱和后高放AGC才起作用，一般高放AGC比中放延迟30dB，以保证整机有足够的信噪比。
5.场扫描输出电路采用无变压器的输出线路，可省去扼流圈，对输出管要求不严，反压大于12V，上管h\(_{FE}\)＞30、下管hFE为15—30，3DA1、DD02等可代用。
6．行扫描输出管BG\(_{5}\)04采用3DA99C、3DA95C管，具有不怕打火、不怕短路等特点。行扫描振荡器采用自举式电感三点振荡器，其特点是电路简单，工作可靠稳定。

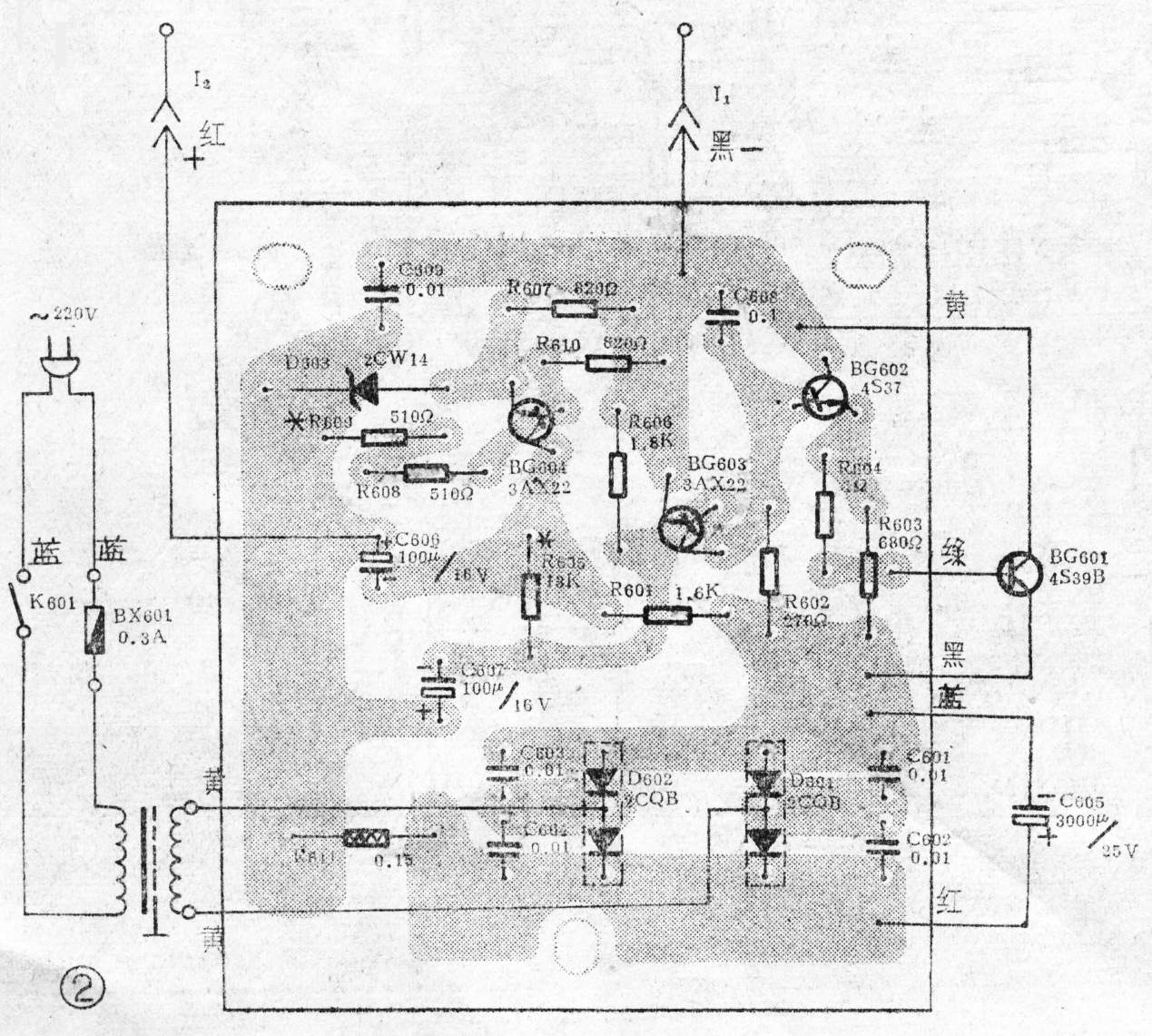

7.该机结构简单，整机分机体及后盖两部分，机体包括五个部件：机壳（包括显象管及偏转线圈）；音窗（包括亮度、对比度、电源开关加音量三个电位器及扬声器）；电源（包括电源线路板、保险丝盒、电源变压器）；高频头；其它电路均在一块电路印制板（总板）上，总极与机体其它部分由插头和软线实现电气连接，拔出插头，总板即可卸下，总板可在导轨上滑动，便于维修。显像管吊装在机壳上。所有部件都可以单独地取下，便于安装和维修。

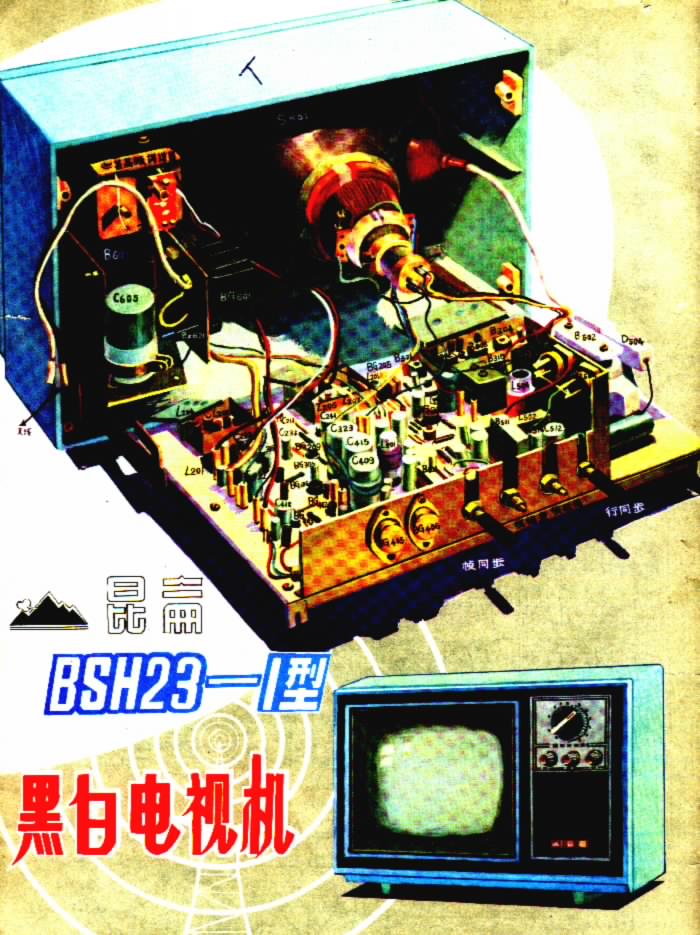

整体结构参看（封四）示意图。
使用方法
电视机正面设有三个小调节旋钮，其中左边为对比度调节钮，用来调整图象黑白之间的层次。对比度调得过强，就看不出图象的过渡色（如深灰、浅灰等），容易使人眼感觉疲劳。对比度太弱，图象显得灰暗，层次分得不清楚。中间为亮度调节旋钮，调节图象的亮度，通过它与对比度钮配合调整可以得到比较满意的图象。右边为电源开关兼音量调节旋钮。电源开关为推拉式，推入则关，拉出为开。这种开关能减少音量电位器的磨损。三个小钮上方是频道选择开关及频率微调旋钮。
采用公共微调式高频头的，面板度盘上方有两个小黑点，使用时，将频道开关拨至欲收电台，转动微调旋钮至图象、声音满意为止。采用独立微调式高频头的，面板度盘上方只有一个小黑点，使用时，将频道开关拨至欲收电台后，用手将微调旋钮轻轻按入，同时转动旋钮至图象、声音满意为止。
该机带有天线匹配器小盒，在需用外接天线时，将300Ω天线馈线插入匹配器插孔内，同时将匹配器插到机后插孔内。
使用本机拉杆天线时，接收交果与机器所在方位、天线长度均有很大关系，一般在机器放好后天线位置仅需调整一次，以后每天收看时，天线放原位置即可。
机后有四个旋钮，最右端者为行同步钮，最左端者为场同步钮。两个旋钮一为场幅钮，调节上下幅度大小，一为场线性钮，调节上下线性程度，出厂前此两个电位器已调好。一般不需再调节，仅在图象呈水平斜带状时，调行同步钮，图象上下翻滚时调场同步钮。如果第一次收看时天线及微调旋钮、亮度钮、对比度钮都调至合适位置，再使用时只需拉开电源开关就能正常收看。

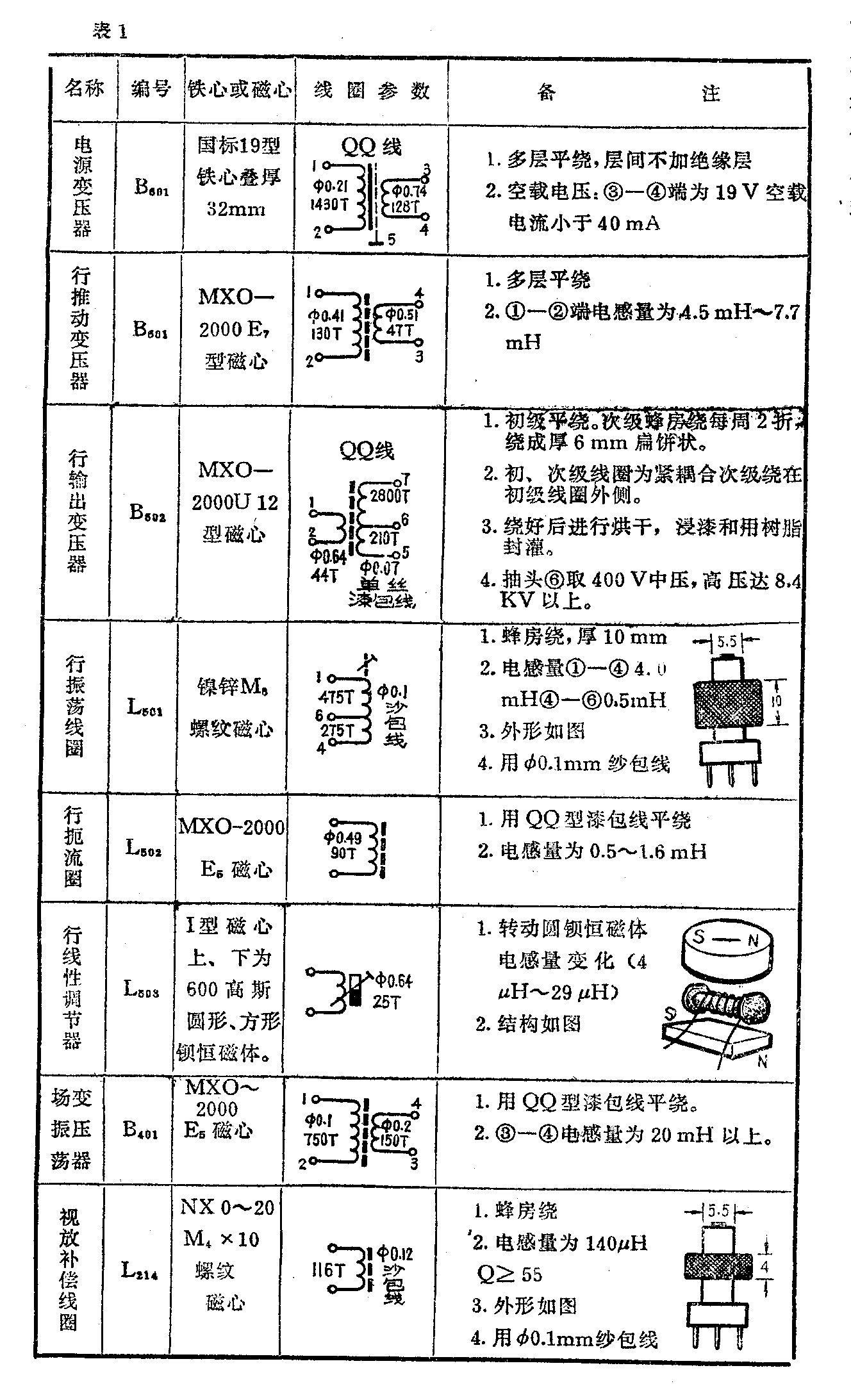

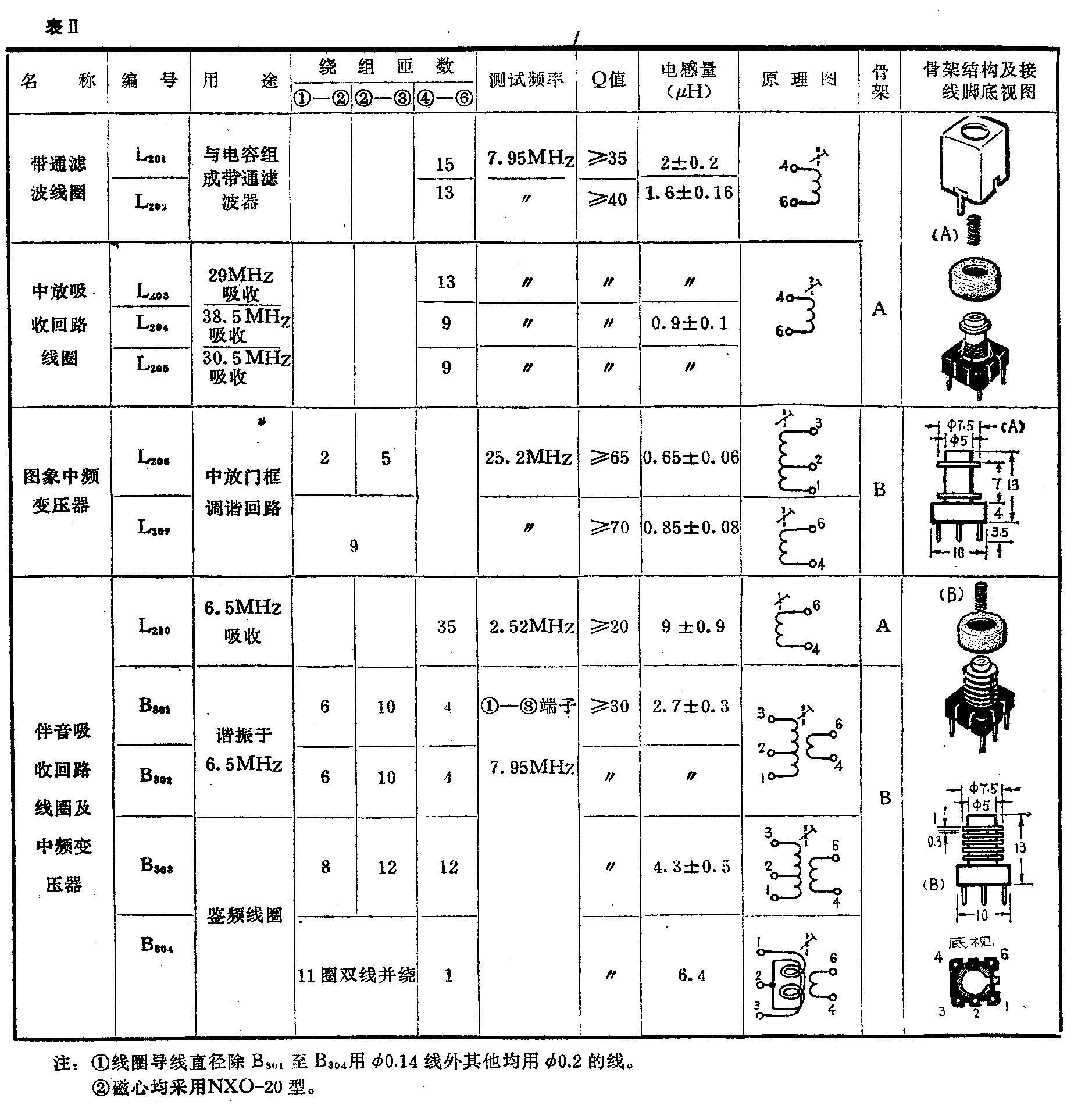

线圈、变压器及立要器件参数
（一）偏转线圈：
1．帧偏转线圈
（1）导线规格：QZ或QQφ0.31
（2）匝数： 2×324圈
（3）磁环：采用北磁MXO—2000喇叭形铁氧体磁心。
（4）绕法：余弦分布式绕法，第一层52圈以后每层减少4圈，共计9层。
（5）直流铜阻：R=2.9Ω±5％
（6）电感量：L＜4.5mH
（7）帧包两端并联100Ω阻尼电阻。
2．行偏转线圈
（l）马鞍形
（2）导线规格：QHNφ0.31（自粘性漆包线）
（3）匝数：2×39匝 4股并绕
（4）直流铜阻：R=0.25Ω
（5）电感量：L=80～87μH
3．中心位置调节片采用2J63永磁合金钢带制成。磁场强度B在50～150高斯，两片要基本对称。
（三）主要晶体管参数
