我们公社到大队的广播和电话共用一条线路，在大队一端用刀闸控制广播与电话的转换，到广播时间将刀闸扳到广播位置，广播结束时将刀闸扳到电话位置上。但是常常因为广播时不能及时合闸，广播完了又没有及时接通电话，影响广播与电话的畅通。为了解决这一矛盾，我们试验成功广播、电话信号分离器，经使用证明，它具有结构简单、稳定可靠、造价低廉、易于推广等优点。
该分离器的原理如图1虚线框内部分所示，它由一个电容器和十个硅二极管组成，利用电容器的频率特性和二极管的伏安特性，将广播信号、电话信号以及振铃信号自动分开。打电话时，因电话信号电压仅在3伏以内，二极管不导通（每个硅二极管在0.6伏以上才导通），此时用户喇叭与电话线之间相当于开路，喇叭里不会有电话的声音。振铃信号虽电压较高，但因频率甚低，仅20赫左右，电容器对这样低的频率阻抗很大（大于5千欧），所以用户喇叭上的振铃电压也很小，而且由于喇叭和人的耳朵对这样低的频率都不敏感，在电话交换机使用手摇发电机振铃的条件下，能保证电话机正常振铃，而各用户喇叭里又听不到振铃的声音；广播时，因广播信号电压一般在30伏左右，其频率在100赫以上，远远大于振铃信号频率，所以在电容上的压降不会很大，二极管也呈导通状态，几乎大部分电压降都加在用户喇叭上，喇叭就会发出宏亮的声音。电话机的振铃线圈虽然并接在线路上，由于铃有惯性，频率较高的广播信号不会使它产生响铃。根据我们试验，大于90伏的90赫信号电压，才能使电话铃发出微弱的响声，在广播时没有这样高的电压，所以振铃不会响。另外，由于振铃线圈电感量很大，对广播信号有很大的阻抗，其消耗功率很小，可以忽略不计。

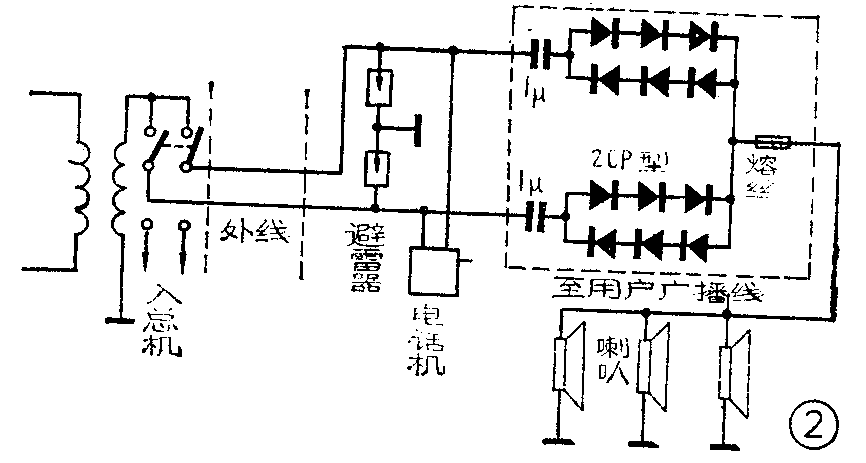

对于双线电话，可采用图2所示电路。
在一条线路上并接几个电话机时，上述分离器也适用。
制作时，对所用零件要求不严格，我们全部采用处理品元件，效果很好。电容器可用耐压在50伏以上的纸介电容。二极管采用整流二极管，电流大小视大队喇叭多少而定。例如，大队有300只喇叭，可选用0.4安的二极管。实际上，由于喇叭存在接地电阻，流过每个喇叭的电流都小于额定电流，所以也可选用电流稍小的一些管子。由于使用的电压不高，对管子的耐压可不必考虑。为了防止由于过荷烧毁二极管，可配用适当的熔丝管。（河北省兴隆县三道河公社广播放大站）
