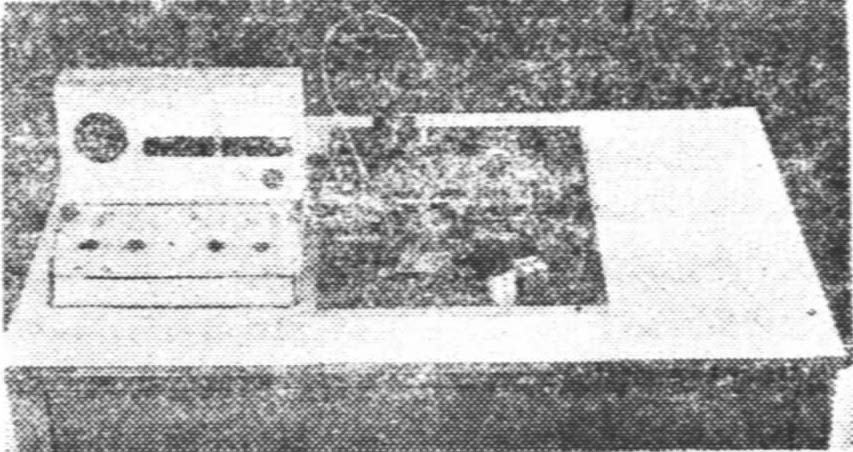

这是我们从生产实践中试验成功的绕制线圈的专用设备。经使用证明，它对减轻工人劳动强度，消除视力疲劳，提高产品质量和生产效率，都有很好的效果。

这种绕线机采用光电转换数码计数，满圈时自动停车，每次同时可绕两个线圈；排线换向使用电子开关；绕线的拉力由拉力计控制，断线自动停车；电机部分采用可控硅无级调速，噪音小；专门绕制微细导线和圆形或短形线圈。

绕线机由四个单元装置组成。一.绕线机构：直接利用电机一端轴来固定线胎，并用可控硅无级调速。所绕线圈的匝数由光电转换计数器数码显示，可预选匝数，绕满匝数时自动停车，停车前有减速装置，惯性误差不超过一匝。二．排线机构：由专用电机带动蜗轮使无缝钢带按一个方向转动。由电子开关控制两个电磁铁吸放钢带换向，使排线支架在定位宽度内来回摆动。三．放线装置：主要由拉力计的杠杆力矩与夹子拉力相平衡来控制导线的传动拉力，以保证绕线拉力的松紧度。遇导线中断时，拉力计中的触点接通，即可自动停车。四．计数机构：由双稳态电路组成五位计数器，光电转换脉冲计数，有预选匝数定位旋钮和检查计数电路按钮。

绕线机可控硅无级调速10～3000转／分。可控拉力2～20克，可绕线径0.02～0.05毫米；可控拉力2～40克，可绕线径0.02～0.1毫米。排线宽度1～30毫米。

在党中央“全党动员，大办农业，为普及大寨县而奋斗”的战斗号令鼓舞下，我厂与中国农林科学院原子能利用研究所经过两年来的试制，共同搞出了供农、林、气象部门使用的积光仪、积温仪，并已提供昔阳大寨和遵化西铺大队作农业科学实验使用。

这是为农、林、气象部门工作需要而研制的一种新型温度测量仪器。它能电动记录昼夜温度变化的积累值，也就是温度对时间的积分值，简称“积温”。也可用于某一段温度范围“积温”计数，测定有效温度范围内（即作物最适宜生长的温度范围）的积温数。

仪器的基本原理是利用温度敏感元件，将温度转化成相应的电流，再利用积分电路对电流进行积分。当积分输出电压达到某一定值时，积分电容放电，计数器计一个数。然后，积分电容端电压返回到零，再重新开始第2、第3……第n个积分过程。这样就可用统计积分数字的方法，得出一天内温度的积累值。仪器工作范围是0℃～50℃；线性误差为≤2～3％；积温单位为度、日。

积温仪是适用于野外的多用途仪器，还可作半导体温度计，用于测量水温、土壤温度、粮囤温度等。

积光仪是为开展农、林、气象等方面的科学研究而设计的一种新型测量光量的仪器。它能自动累计和记录一天的光强与光照时数，并且能测量瞬时限度值，适用于农村科技实验网、科研部门，作为光能资源调查、光合作用以及作物生长规律研究的测光仪器。

仪器基本原理是：利用光电管，将光转换成相应电流，再利用积分电路对电流进行积分。当积分电容两端电压达到闸流管的触发电压时，闸流管导通，输出一个脉冲，计数器记一个数，积分电容通过闸流管和计数器放电，电容电压很快下降，闸流管熄灭，恢复到原来状态。以后不断循环重复上述过程。这样只要记录下每日总计数，就能换算出每日总积光量。

照度系统是利用光电管将光转换成相应电流，并将电流输入给差动放大器，进行放大后由表头读出测量结果。

光照时数系统是利用光电三极管控制一个互补双稳态电路，来完成控制半导体时钟而进行光照时数的测量。

仪器轻便可携，操作简单，直流供电，每天只需晚上记录一次计数器上和半导体钟上的光照时数。

主要技术指标：

累计照度测量：800～170000勒克斯误差±5%以内；

照度测量：800～200000勒克斯误差±5％以内；

光照时数测量：0～24小时误差≤2分钟；

适应温度：-3℃～＋45℃；

湿度：＜85％。

北京丝绸厂广大职工，在党中央领导下，大力开展技术革新，试制成功织机电子控制器，实现了织机单机自控。经运转和鉴定证明，效果良好。

织机电子控制器，包括断纬自停、断经自停、夹梭自停、起糙自停、附加停车通道、光电探纬及按钮化开关车等七项。当织机出现断纬、断经、夹梭、起糙等故障时，能够自动停车并有显示。这样，使各种疵点控制在较小的范围内，提高了机器效率，减轻了工人劳动强度而且节约了钢材，简化了机修。目前，该控制器的车速为140转／分，主要使用在K251／110丝织机上。可织平纹、斜纹、小花绨等。原料上可以使用人造丝、尼龙、涤纶、真丝、棉纱等。温度适应范围在12℃～35℃、电压工作范围可长期在180伏～250伏之间。耗电约为80瓦。

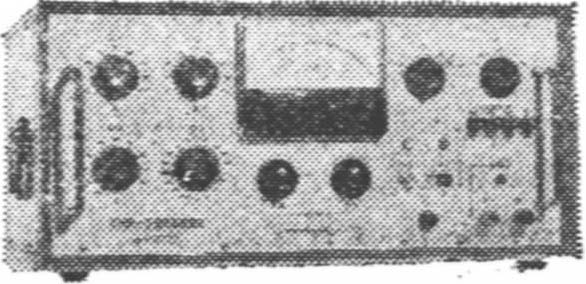

这是我所最近试制成功的一种交直流标准电压电流发生器，可用于校验一般万用电表及1.5级以下各类电磁式表头。仪器共有交直流电压电流输出项目46档，万用表中值电阻20档。校验项目及量程，均通过内部开关进行转换，并采用大型表头检测输出大小。仪器具有量程多、范围宽、刻度细、结构紧凑、使用方便等特点，适合于仪表修理检验部门使用。

校验仪可在周围气温-10℃～35℃，相对湿度80％以下的环境中工作。电源频率为45～55赫，输出范围：

直流电流：0—10安共17档；

直流电压：0—1000伏共10档；

交流电流：0—10安共1O档；

交流电压：0—1000伏共9档。

标准中值电阻：10、12、24、36欧姆

倍率：×1、×10、×100、×1000

以上电压电流均连续可调，调节精度≤0.1％。(山东潍坊市电子研究所)

襄樊市副食品公司试制成功并用于生产的襄江牌电子分装机，受到顾客的好评。

电子分装机用于分装茶叶、白砂糖、食盐等粉状或细小颗粒食品。它具有称量准、速度快、使用方便的特点。经过多次改进，目前制作的有XDC—1型和3型两种。

本机由库斗、电磁振动送料器、杠杆秤、退料放料口及线路控制等部分组成。线路控制部分有四组光电继电器，通过装在秤尾的光电管，控制振动下料、称足、超重。当超重时，可自动退出多余部分。XDC—3型电子分装机的控制部分与机架分开，机架上有数码管显示称量。

主要技术指标：

1．称量范围：XDC—1型1市两～1市斤；

XDC—3型半市斤～10市斤。

2．称量精度：误差千分之二至五

3．工作电压： 220伏±10％

4．耗电：约200瓦

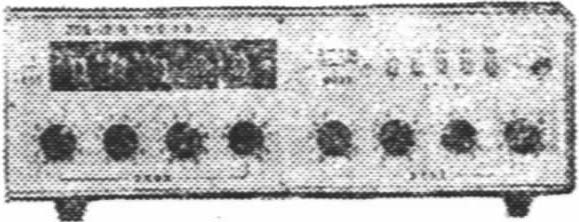

这是一台全晶体管的、五位数码管显示的液体流量自动控制仪表，能对液体的重量或体积进行自动计量、灌装，从而代替了过去的称量法和人工灌装法。

电子流量计是与各种蜗轮变送器配合使用的。仪表对蜗轮变送器在旋转中发出的电脉冲信号进行运算、计数和定量控制，达到对液体的计量和灌装。整机方框图如上。流量计最大显示值：9999.9公斤；输入灵敏度：500毫伏～5伏；消耗功率：不大于45瓦；连续工作：八小时以上。

电子流量计经试用证明，精度高、性能可靠、使用简便、计量直观而且可以实行集中控制，远距离作业，节约人力，减少有毒、有腐蚀性液体对人体的危害。适用于炼油厂、油库、大小加油站以及化工部门等对各种液体的自动计量灌装和生产过程的流量的测定。

平行缝焊机可以用来封装14、16、18、24、28条引线的双列直插式和扁平式的陶瓷金属化管壳集成电路。封装不同类型产品，使用不同胎具，更换方便，适宜封装试验性多品种的集成电路，也可用于固定产品的批量生产。焊接电源采用可控硅交流调压控制，频率为50赫，每秒钟焊100个焊点。焊接时的机械运动，采用凸轮传动。使用平行缝焊机封装与使用金锡合金焊环封装相比，具有工艺简单、焊接强度高、对管芯热冲击小、外观较好，还可节约大量黄金。平行缝焊机封装的气密性＜10\(^{-}\)7毫升·大气压/秒；封装时使用焊接电流80～100安培；电压0.8～1.2伏特；速度10～15毫米／秒。生产效率2～3只／分。（北京电表厂 北京市海淀区半导体仪器厂 山东潍坊市电子研究所 湖北襄樊市科技交流站 新疆无线电一厂仪表室）
