这里所介绍的可控硅程序控制线路，结构简单，能在不大稳定的电源下工作，或可应用于工农业生产的某些环节，因此提出来供大家参考。

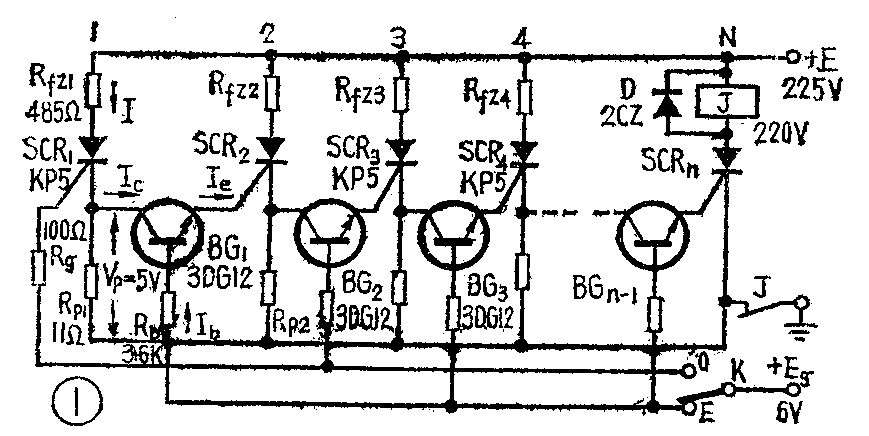

基本路线见图1，图中以R\(_{fz1}\)、Rfz2……等表示各条主电路的负载，SCR\(_{1}\)、SCR2……是根据负载要求选用的可控硅，作为各条主电路的开关。在主电路里还插入一电阻R\(_{p}\)，在那条电路开通的时候，分得一电压Vp，作为右邻控制电路中的三极管的集电极电压。除SCR\(_{1}\)外，每个可控硅的控制电路里都设置这么一个三极管BG，它的射极电流Ie，就是被它所控制的SCR的触发电流。BG的基极，经控制开关K（它可以是一个电子开关），去和控制电源E\(_{g}\)相连接。BG的编号是偶数的，都接到K的0接点，编号是奇数的，都接到E接点。
要开通一条电路，必须同时具备二个条件：第一，它前面的那条电路已经开通（等于给BG接上了集电极电压）；第二，BG的基极接通控制电源。这样BG才能输出足够大的射极电流去触发SCR，使之导通。
电路未开始工作时，各条主电路均未开通，K掷至E接点，凡偶数编号的电路，因未具备第一个条件，所以不会被开通。开始工作后，K动作起来，先掷至0接点，把控制电源加接于SCR\(_{1}\)的控制极，SCR1就被触发导通。而其它编号为奇数的电路，同样因未具备第一个条件，仍保持阻断状态。接着K又回到E接点，第二条电路此时已具备了上述二个条件，就被开通……这样借K的往复转接，把各条电路按编号次序逐一开通。到最后一条电路开通时，继电器J动作，把电源切断，各条电路同时被关断。

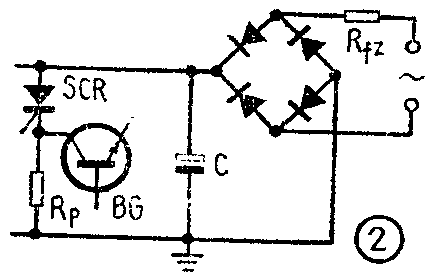

这种电路，各个负载的工作电压、功率不要求完全一致，电源尽可按不同负载分别设置。如果负载是单相交流电器，可采取如图2的措施。可控硅也可以按负载不同要求各自选用不同的型号和级别。
为了便于设计、安装和检修，我们把控制电路统一起来。 SCR的触发电池I\(_{g}\)一律选用15～25mA的，触发电压Vg均要求在1.5 V以下。 BG可统一用3DG12，它们的电流放大系数h\(_{FE}\)取30～40。
为了使电路工作稳定，要求：
V\(_{p}\)＞2Vg， E\(_{g}\)≥Vp；
I\(_{e}\)≈1.5Ig， I\(_{g}\)》Ib。
R\(_{p}\)和Rb可根据下式求得：
R\(_{p}\)=Vp/I\(_{fz}\)（Ifz指负载的额定电流）
R\(_{b}\)=hFEE\(_{g}\)/Ie
因为半导体元件性能不大一致，所以R\(_{b}\)只须根据上式估计一下，采用数值相近的小型变阻器（即商品中的偏流电阻），在测试时加以调整即可。
实践证明，这种控制线路控制数十条电路是不成问题的。

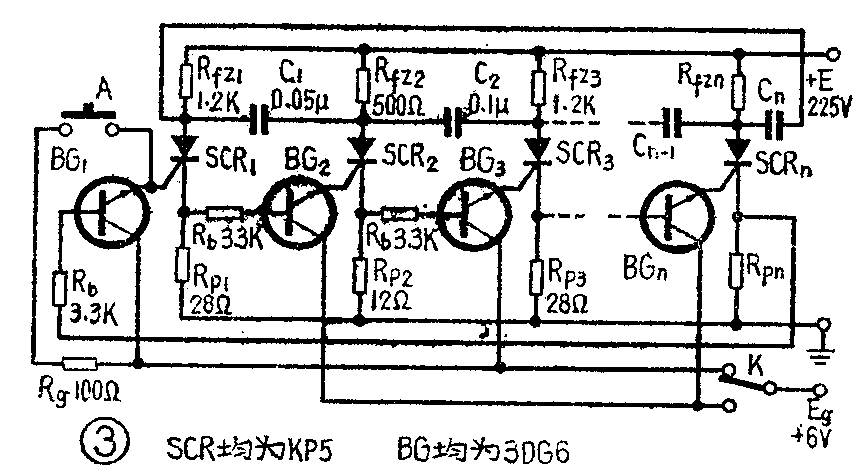

如果在开通后一条电路时必须将前面的电路关断，那么只需象图3那样，在前后二个可控硅的阳极间接一个电容器C，就能做到。这个电容的大小，应根据被关断的负载来决定：C\(_{n}\)≥1.45t断／R\(_{fzn}\)式中t断是可控硅的关断时间，对于KP5等型号来说，为25微秒。C所注下标n是电路编号数。
应该注意图3主电路的下列二个特点：
1．各主电路中负载的功率虽允许大小不一，但工作电压必须一致。
2．可控硅在初导通的瞬间，不仅有主回路的电流，还有电容C的放电电流，都从这里通过，因此要选用电流较大的型号。
图3的控制电路也与图1稍有不同，在同一时间内，只有待触发那条电路中的那个基极电位比发射极高的三极管，并仅在加接集电极电压的瞬间（约几微秒），有集电极电流通过，其余的三极管都因为基极和射极处于同一电位而被截止着。这样，大大地减轻了控制开关K的负担，只要用一个负载能力不大的触发器就能胜任工作了。其中R\(_{b}\)≈hFEV\(_{p}\)／Ie，可取比计算结果略小的值，使I\(_{e}\)大一些，有利于SCR的触发导通。
图3的线路，可应用于步进电动机的控制。如采用小功率快速开关元件，可用来作直接控制数码管的计数器。不过小功率快速开关元件触发灵敏度很高，对于电源和输出电路，应该有很好的抗干扰措施。

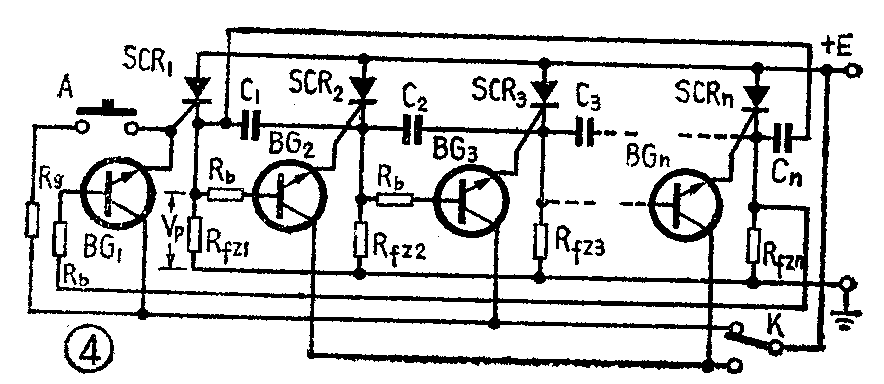

如果负载的工作电压低于三极管的最大集电极电压，线路可进一步简化成图4的样子，取消R\(_{p}\)，直接把负载接在原来Rp的位置。如用这样的装置去带动继电器或大功率可控硅，则可间接地去控制各种交流电机。这样，应用的范围就扩大了。
上面所举的，不过是最基本的电路，负载亦仅考虑是电阻性的，至于电感性的负载和可控硅的保护问题，则悉同于一般可控硅电路，不再在这里介绍了。(朱蔼初)
