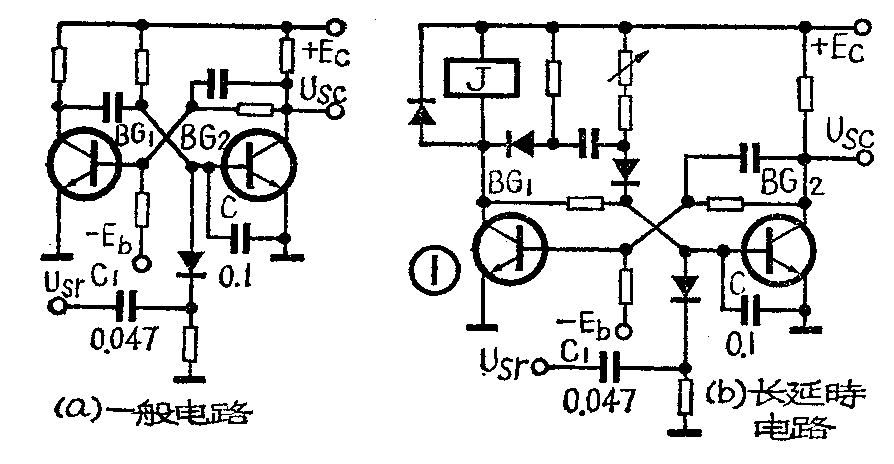

有些简单的时间程序控制装置中，采用图1所示的单稳态电路来完成每道工序的自动定时或延时的作用。但在具体使用时，往往发现由于外界电器设备的干扰，如电机启动、继电器的吸合释放、闸刀开关的启闭等，都可能产生一个干扰信号，足以使电路受误触发而造成失控，影响整个工序的正常进行。

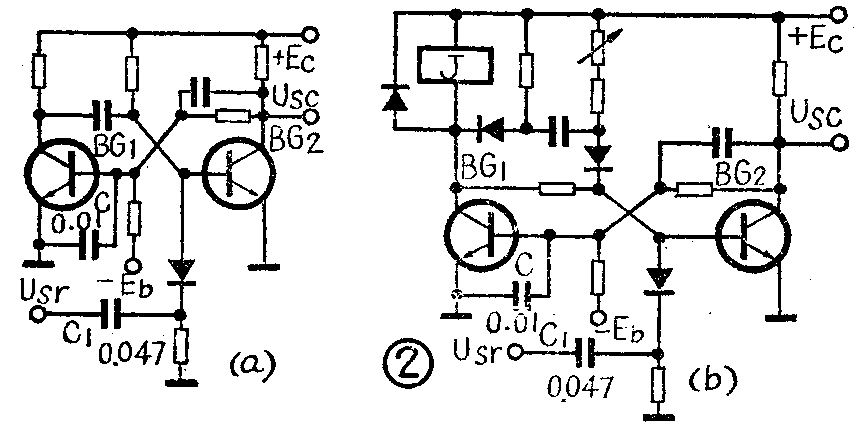

我们在实践中发现，采用图2这样的办法，把图1中接在常态导通管BG\(_{2}\)的b—e极之间的电容C改接到常态截止管BG1那边去，可以增强电路的抗干扰能力。我们作了个比较，在图1的电路中，C采用0.1μf尚不能排除干扰的同样条件下，在图2的电路中仅用0.01μf的电容，一般就足以排除干扰信号所引起的误触发了。
BG\(_{2}\)是常态导通管，把电容C接在BG2的b—e极间，由于导通管的发射结电压很低（硅管约为0.6V，锗管约0.3V），常态下电容C两端的电压仅为BG\(_{2}\)的b—e结电压。当输入端出现干扰脉冲时，只要它能使电容C稍稍放电到低于BG2导通所需的阈值电压，BG\(_{2}\)就会截止，电路就会迅速翻转，整个电路就会出现误动作。
把电容C改接到BG\(_{1}\)的b—e极间，因BG1是常态截止管，它的基极接有截止偏压，若要使BG\(_{1}\)翻转，必需使电容C两端的电荷放完并反向充电到BG1导通所需要的阈值电压。所以当窄的干扰脉冲出现时，只要电容C由BG\(_{1}\)截止时的电位放电，然后再达到BG1导通时的电位的时间，大于干扰脉冲的作用时间，电路就不易发生误翻转。
这样接法会使电路的触发灵敏度有所降低，但用在简单时间程序控制电路中，关系不大。电容C的容量一般取0.01μf～0．1μf之间，可由实际调试决定，只是当C取值较大时，应适当加大触发电路中C\(_{1}\)的值。

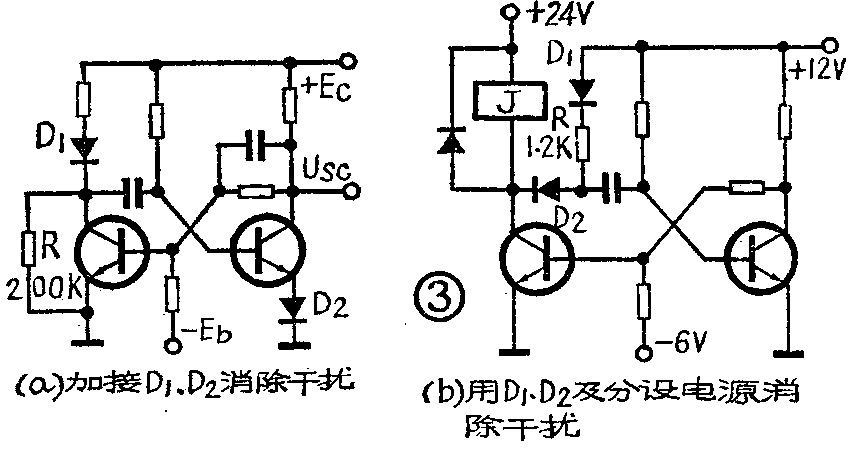

与图3所示的较为复杂的防干扰单稳态电路相比，我们在令电路延时脉冲宽度分别为零点几秒到几秒时观察，图2的接法对于外界干扰的抑制能力仍较强。
这种电路不宜用在对脉冲波形要求严格，或需要高速状态工作的装置中。(黄立人)
