简易音频振荡器

🏠 首页 《无线电》杂志 1977年 🔗 第4期 🔗 第29页 分类:答读者问 🔗 沈长生 🔗

为了广泛地开展普及性的报务活动,我们制作了一批简易音频振荡器,经过长期使用,性能比较稳定、可靠。

工作原理

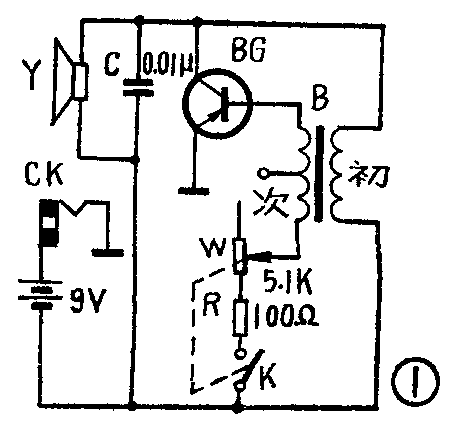

简易音频振荡器的原理线路见图1。从图中可以看出,这是一种变压器反馈振荡线路。振荡回路是由变压器B306的初级线圈、电容C组成,接在晶体管的集电极上,振荡信号通过变压器耦合到晶体管的基极,只要该反馈过程是正反馈且反馈信号足够强,就可以维持振荡。基极偏置电路是由电位器W、电阻R组成的。集电极输出的音频振荡信号加到舌簧扬声器上,推动扬声器工作。DK为电键插孔,当电键按下时,电源电压通过电键加到晶体管各极上,于是振荡器工作;当电键松开时,电源电路断开,振荡器停止振荡。

图1
图1 🔍原图 (449×425)

元件选择

晶体三极管可用任何型号的低频三极管,本机采用3AX2,对三极管的放大倍数无特殊要求。变压器用晶体管收音机中用的小型输入变压器,次级中心抽头空着不用,本机用的是B306型。舌簧扬声器为212寸、300欧、0.05伏安,若无舌簧扬声器也可以用永磁式扬声器,但需用输出变压器,此时应把输出变压器的初级接在电容C的两端,次级接永磁扬声器。W\(_{1}\)为晶体管收音机上用的电位器。DK为话筒插孔,也可用晶体管收音机上用的耳机或电源插孔代替。

制作和调整

全部元器件焊在印刷电路板上,印刷线路见图2,印刷板尺寸为11.6×7.3(厘米)\(^{2}\)。整机装在一个塑料菜盒内。元件焊好后,则把电键插入插孔DK上,按下电键,转动电位器就可以发出音频叫声。如转动电位器无声,可能是变压器的线头接反,可任意调换初级或次级的两个头。本机可在1.5~9伏电压下工作,所以可根据具体情况选用不同类型电池,但当电压降低时音量稍有减小。

图2
图2 🔍原图 (767×575)

当电键不按下时,振荡器不耗电,所以本机用电很省,在电源电压为9伏时,总电流约为20毫安。本机的偏流不需要单独测试,只要按图中选元件数值,转动电位器一般都能正常工作。

由于本机安装时,电位器的开关已处于合的位置,使用时只把电键插头插入电键插孔,电位器旋至中间位置,按下电键即可发出音频叫声,适当调整电位器的位置使音调合适。调整好后,电位器位置可长期不动,下次用时只要把电键插头插入插孔即可使用。当携带外出时,才需把电位器开关断开,以免机内短路空耗电池。

此音频振荡器除作发报练习外,还可作报警信号用。(沈长生)
