低频扼流圈是在硅钢片叠成的闭合铁心上用漆包线绕上线圈做成的。可以从电子管6V6或6P1用的输出变压器中拆下一些硅钢片，按图1中虚线从中间剪开，一片改为两片。再用青壳纸或卡片纸根据铁心一个边舌的大小，照图2做一个骨架，待骨架粘牢，干后就把线圈绕在它上面。

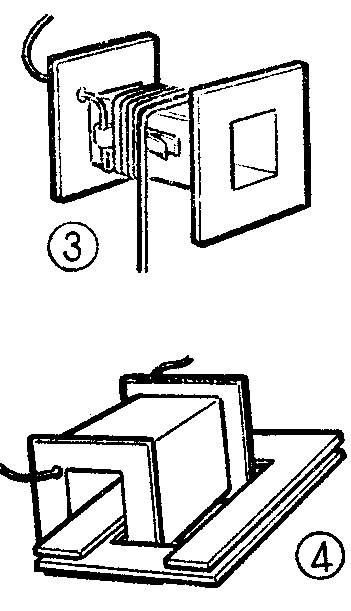

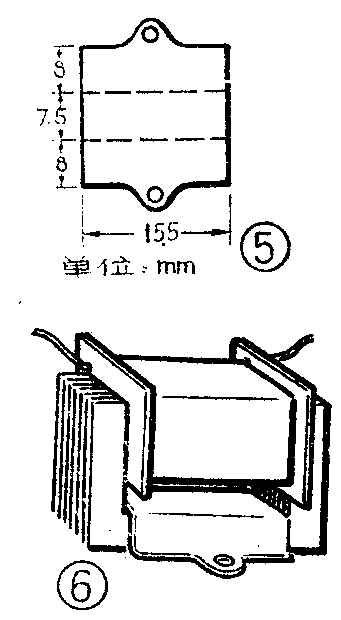

绕前先用一段黄蜡绸或比较结实的纸条对折相当于一个环，将漆包线的端头焊上一节多股软胶线穿在环内作为出头引线，从骨架上的一个小孔穿出，另一端开始绕线圈，并把纸环压在骨架上绕，绕好几圈后，把纸环拉紧。这样线头就固定住了，如图3所示。然后就继续绕直到所需要的圈数为止。末尾线头的固定也采用开头那样的方法。绕好后外面用牛皮纸或黄蜡绸包好，然后检查一下线圈中有无短路或断路，如完好，则把它放在蜡液里浸一下。为节省材料，硅钢片是一片一片交叉插入骨架的，如图4，窗口面积16×9mm\(^{2}\)，迭厚7mm。再用薄铁皮照图5尺寸作一个固定用的卡片。制作完工后的扼流圈见图6。
为了便于绕制，表中列出了绕制数据。其电感与电阻是近似值，仅供制作者参考。绕制时只要能保证通过所需要的电流和起到滤波作用就可以了。
表1
整流形式 电流 线径 圈数 电阻 电感
MA MM Ω H
半 50 0.15 4000 200 1
波 100 0.22 7500 300 1.5
全 50 0.15 2800 140 0.7
波 100 0.22 4500 180 0.9

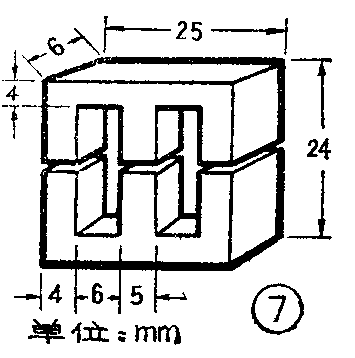

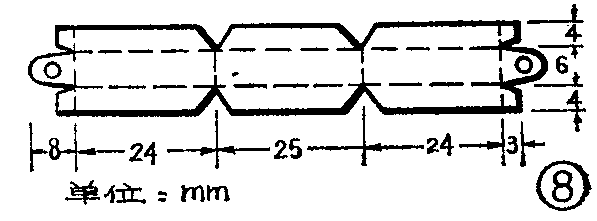

有时可以买到铁淦氧磁心、用它作扼流圈磁心效果更好。它的尺寸见图7，可按表中所列数据绕制,绕好后将铁心对插入骨架。骨架用薄铁皮按图8的样子画好剪下，并沿着虚线弯好，套在磁心外边，如图9所示。
若有初、次级都坏了的小型输入、输出变压器或线间变压器，可将原线圈拆下，按表重新绕制，绕好后按原样装配，并放在蜡液里浸一下以提高它的防潮及绝缘能力。（孙兰生）
