一个电阻、电容串联电路，在电工学里是比较简单的计算题，但是人们对它的理解和实际应用到现在还在不断深入之中。
“高淳放大头”开辟了电容应用的新途径，用它来点灯丝、用它来作箝位整流，这种应用比过去人们所说的“电容降压”就深入一步了。
下面以点电子管807的灯丝为例来看看电容的镇流作用。图1是电容与灯丝串联的简单电路，电容上的电压U=I/ωC=l/2πfC=I/314C（f=50赫），在忽略灯丝电阻的情况下，U＝220伏，所以C（微法）=I（安）/314×220（伏）=14.5I≈15I。查电子管手册知道807管的灯丝电流I=0.9安，所以，要点着807管的灯丝需要的电容C=15×0.9＝13.5微法，考虑到电网电压的波动及807管灯丝需要6.3伏的电压，C取值在12～14微法均可。
用一只12～14微法、250伏的金属化纸介电容器或油浸电容器去点一只807管的灯丝时，测得U\(_{f}\)=6.3伏，当点两只串联的807管的灯丝时，仍可测得Uf1=6.3伏，U\(_{f2}\)＝6.3伏。大家可以作个实验，当你点上15只串联的807管的灯丝的，还会测得每只灯丝电压仍为6.3伏左右，这样，用电容降压的概念去解释就不通了，但是电容镇流的作用却得到生动的说明。
为了说明这个问题，我们先来计算RC串联电路里电容上的压降。因为电容上的电压和电流相位不同，所以电阻、电容上的电压应矢量迭加，U\(_{c}\)\(^{2}\)＋Uf2＝220\(^{2}\)，所以U\(_{c}\)=\(\sqrt{22}\)02-Uf\(^{2}\)=2202-6.3\(^{2}\)=220伏，当串联15只灯丝时，U\(_{c}\)=\(\sqrt{22}\)02-(Uf1+U\(_{f2}\)……+Uf15)\(^{2}\)=2202-(6.3+6.3……+6.3)\(^{2}\)=\(\sqrt{22}\)02-(6.3×15)\(^{2}\)=2202-95\(^{2}\)≈200伏，电容上的电压变化还在电网电压波动范围内，所以，电容上的电压变化不大，岂不说明电容相当于一个恒流源么。我们再来算算它的容抗，Zc=I/ωC=106/314×12≈265千欧。我们都知道，灯丝的电阻是很小的，约几欧、15只灯丝串联起来也才几十欧到一百欧，比起2.5千欧的容抗，它又显得很小，这就是说，可以把电容看作高内阻的恒流源。
注意，电容镇流还有定量供电的作用，如14微法的电容只能供应0.9安左右的电流，要它供应2安的电流是不行的，要它供应0.5安的电流也是不行的。当我们需要供应2安的电流时，按C≈15I＝15×2＝30微法，选用30微法、耐压250伏的电容才能提供2安的电流，同理，需要0.5安的电流，应选7.5微法、250伏电容。
综上所述，电容镇流有几个特点：
1．电容镇流可看作是一个高内阻的恒流源。
2．电容镇流对负载只是定量供应电流，多了不行，少了也不行。
3．电容是个储能元件，当它充满电荷时，对负载放电，放电到比电网电压低时，电网又给它充电，电容的反复充放电，就构成了对负载提供定量电流。
4．耐压250伏以上的电容是可以直接接入电网，此时，不消耗有功功率，但有无功功率，这对电网是无损的。
5．电容镇流点灯丝最怕电容短路，此时烧坏电子管。我们建议用金属化纸介电容器，即CZJ型，因为它造成短路的机会少。
6．电容供电时，它的两端应并联一个泄放电阻，这样，当停止用电时，电容通过电阻放电，以免电容上有电荷积累电着人。
7．在接通电源瞬间，由于电容上的电压不能突跳，在这暂态过程中电路电流很大，容易损坏电路中的元器件，因此，要在电容供电的电路中，适当地增加保护元器件的措施。
广大工农兵根据电容镇流的道理，把它应用在机器、灯具上，这里只略举几例：
1．节电灯: 线路如图2。当开关K合上时，8瓦、36伏的低压灯灭；K断开时，灯亮。在这个线路里，为了避免接通电源瞬间因电流大烧坏灯泡，加了开关K，这样，在接通电源瞬间，大电流C、K构成回路。等稳态时，开关K打开，点亮灯泡。
2．明、暗灯：线路见图3。当开关处于“亮”时，220伏电源直接加在15瓦白炽灯泡上；当开关处于暗时，220伏电源通过电容点亮灯泡，电容值不同，灯泡亮度不同。当灯泡在15瓦以下时，电容用CZJ0.47μ/250V；灯泡在25瓦～40瓦时，电容用CZJ1μf／250V；灯泡在60W～75W时，电容用CZJ2μf／250V；灯泡在100W～150W时，电容用CZJ4μf／250V。

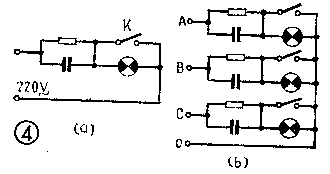

3．车床低压灯：过去用变压器降压点低压灯，不太经济。现在可以用图4线路点低压灯。图4a为单相电源，图4b为三相电源。根据C=15I=15p／U，大家可根据需要计算电容。但用此低压灯时，一定要注意，插电源前开关K应处于合的位置，以免烧灯泡。另外，开关、焊点等不允许露在外面，就像白炽灯泡的开关，灯头带电部分不许露在外面一样，以免触电，造成事故。在接三相电源时，地线、火线不能接错。
4．舞台用的容抗调光灯：线路见图5，它的功率为1.6千瓦。插电源前先合上开关。图中并联的泄放电阻为500千欧、0.5瓦。(北京工业大学无线电技术短训班)
