XFG－7型（旧型号XC－2）高频信号发生器，可用作为收音机等中、短波接收机的测试、调整，以及科研中的高频信号源。
一、主要技术性能
频率范围：100千赫～30兆赫，分为8个波段。
频率刻度误差：±1%。在10°～35℃下使用时，附加温度误差不大于±0.05％／1℃；仪器预热一小时后，在连续工作八小时内频率漂移不大于±0.5％，但频率刻度的绝对值误差仍保证±1％。
输出电压、阻抗：开路输出电压在“0～1V”插孔中为0～1V；在接有分压电阻的电缆终端输出电压（在“0～0.1V”插孔中）为：
在接线柱“1”时，1μV～100000μV，输出阻抗40Ω:
在接线柱“0.1”时，0.1μV～10000μV，输出阻抗8Ω。
载波电压刻度误差:
(1）载波输出电压指示在1V（1兆赫）时，刻度误差为±5％。
（2）“输出微调”刻度误差；1兆赫时为±3％±0.1（0.1相当于1小格）。
（3）“输出倍乘”误差：在频率为1.5兆赫时，接点1、10、100、1000均为±12％；其他频率时接点1、10为±15％；接点100、1000为±12％。
（4）“0～0.1V”插孔，在分压器“1”接线柱上和“0.1”接线柱上刻度误差均不大于±5％。
输出端剩余电压：不大于0.3微伏。
调幅度范围：0～100％。
调制频率:内调制400赫及1000赫；外调制为50～4000赫（载波频率为100～400千赫时）；50～8000赫（载波频率大于400千赫时）。
调幅度误差：在载波频率为1兆赫、M＜60％时为满刻度的±5％；M＞60%时为各该点的±10％。
工作环境：在下列环境下可连续工作8小时：温度10°～35℃（正常温度为20±5℃）：相对湿度为85％20℃（正常湿度为80％以下20℃）。
电源：110、127或220伏±10％，50±0.5赫，70伏安。
二、控制键钮的作用

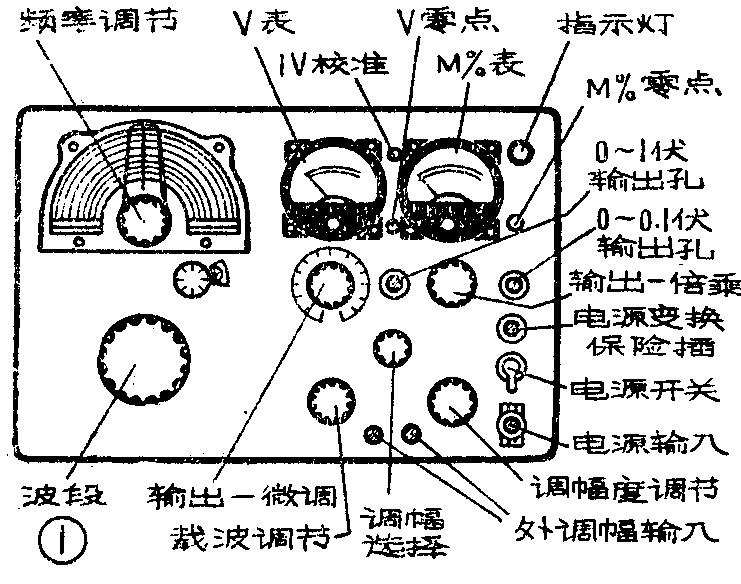

XFG－7高频信号发生器的面板图如图1。各控制键钮等部件的作用如下所述。
波段开关：用来改变主控振荡器振荡回路及高频放大器调谐回路的电感线圈，以改变工作波段，共分8个波段，与频率刻度盘上的八条刻度相对应。
“频率调节”旋钮：用来改变主控振荡回路的电容，以便在每个波段中连续地改变振荡频率。使用时先调节粗调旋钮（带指针的）到需要的频率附近，再利用微调旋钮调节到准确的频率上。粗调和微调旋钮的传动比为1∶18。
“载波调节”旋钮:用以改变载波电压的幅度，使V表指示保持在1伏红线上。
“输出微调”旋钮：用以改变输出信号（载波或调幅波）的幅度。共分10大格，每大格又分10小格，这样便组成1:100的可变分压器。
“输出倍乘”开关：用以改变输出的步级衰减器，共分五档:1、10、100、1000、10000。当V表准确地指在1V红线上时，从“0～0.1V”插孔输出的信号电压幅度，就是“输出微调”旋钮上的读数与这个开关上倍乘数的乘积，单位为微伏。
“调幅选择”开关：用以改变内调制振荡频率。共分三档：“1000～”档时输出1000赫音频信号，仪器输出1000赫的调幅波；“400～”档时，输出400赫音频信号，仪器输出400赫的调幅波；“等幅”档时，无音频信号输出，本仪器输出等幅高频信号。
“外调幅输入”接线柱：如需要1000赫和400赫以外的调幅波，可由此输入音频调幅信号，也可将内调制信号发生器输出的400赫或1000赫音频信号由此引出。黑色接线柱标有接地符号表示接地，在连接不平衡电路时应注意。
“调幅度调节”旋钮：用以改变调制信号发生器音频信号的幅度。当载波频率的V表指在1伏时，改变音频信号的幅度就改变了输出调幅波的调幅度。
“0～1伏输出”插孔：它是在步级衰减器前引出的，当“输出微调”旋钮放在“10”时，V表指示值就是这个插孔输出的信号幅度值，除V表指在1V红线外，其他指示值都是不保证精度供参考的。把V表指示值保持在1伏红线上，“输出微调”旋钮所指的读数的1／10为该输出信号的幅度值，单位为伏。
“0～0.1伏输出”插孔：它是从步级衰减器后引出的。从这个插孔输出的信号幅度为“输出微调”旋钮和“输出倍乘”开关的两指示值的乘积，单位为微伏。
电压表（V表）：它指示输出载波信号的电压值。只有在1V红线处，才能保证指示的准确度，其他刻度仅供参考。
调幅度表（M％表）：它指示输出调幅波信号的调幅度。不论对于内调制或外调制的调幅度都同样有效。在最常用的调幅度30％处标有红线刻度。
“V零点”旋钮：调节电压表零点平衡的电位器，用以补偿二极管的检波起始电流，使电压表指在零点。
“1V校准”电位器：用以校准V表1V的读数。平常用螺丝钉盖着，不得随意旋动。
三、电路结构和工作原理

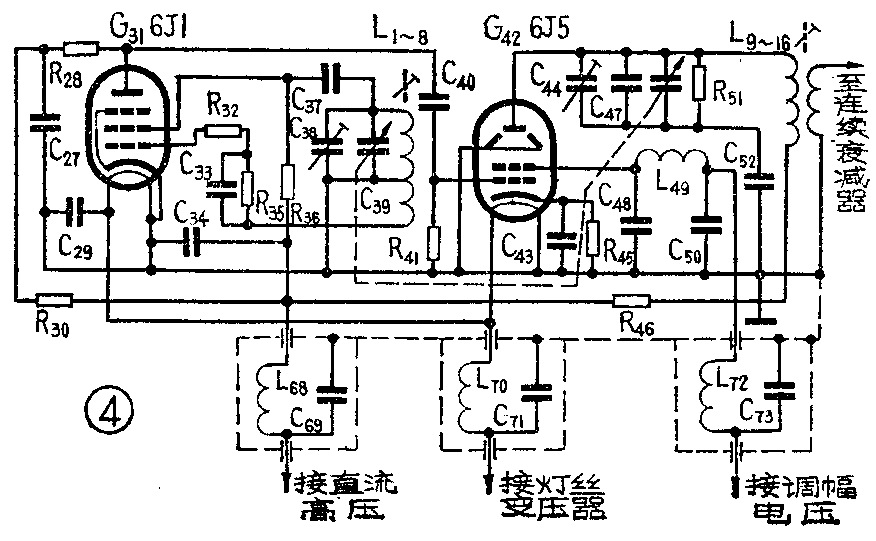

1．高频振荡放大电路：见图4。高频振荡器是LC振荡器，由振荡管6J1、高频振荡线圈L\(_{1}\)～L8和双连可变电容C\(_{39}\)的一连组成，其控制栅与帘栅采用高频自耦变压器耦合，为帘栅极调谐的振荡电路。改变LC可改变其振荡频率。共分八个波段，利用波段开关变换高频振荡线圈L1～L\(_{8}\)，以变换波段；改变可变电容C39的容量，以改变波段内的振荡频率，并使之连续可调。半可变电容器C\(_{38}\)用来校准频率，R32为防振电阻。C\(_{33}\)、R35组成自偏压电路。R\(_{28}\)、R30和C\(_{27}\)组成降压滤波电路。C37为隔直流电容。R\(_{41}\)是G42的栅漏电阻，也是G\(_{31}\)的部分交流负载电阻。C40为耦合电容。高频振荡器产生的高频振荡电压由此加到高频放大管G\(_{42}\)（6J5）栅极进行放大。
高频放大器是屏极调谐放大器，由放大管6J5、高频放大线圈L\(_{9}\)～L16和双连可变电容器C\(_{39}\)的另一连组成。它的作用有三：①放大，使仪器输出的高频信号幅度加大；②隔离负载与振荡器，以减小负载对振荡器的影响，稳定振荡频率和幅度，是一个缓冲放大器。放大管6J5工作于无栅流状态，以减轻振荡器的负载，使负载的变化对振荡器的影响减到最低限度。6J5的工作状态是通过控制输入信号大小和选取R45阻值控制其工作点来实现的；③担任调制器，从6J5的帘栅极输入音频信号进行帘栅极调幅。由于6J5工作于无栅流状态，这就减小了调幅过程中产生的失真。当调制信号电压为零或不加调制信号时，6J5帘栅极上仅有直流电压，这时输出等幅信号；当有音频信号电压输入时，本级即输出调幅信号。双连可变电容器C\(_{39}\)的放大连上并联电阻R51是为了降低回路Q值，加宽通频带，以满足调制要求。
为了防止高频信号的泄漏，在高压、灯丝和帘栅极电路的输入端都接有一节到两节低通滤波器，如图4中的L\(_{68}\)、C69等。（待续）（湖北省襄樊市无线电厂 翁清风）
