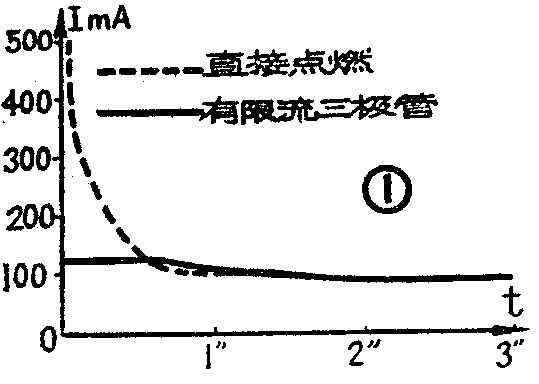

23厘米显象管如23SX5B的灯丝电压是12伏，灯丝额定电流是85毫安。灯丝的冷电阻约为24欧。当用12伏的电压直接点燃灯丝时，在通电的一瞬间，电流的峰值竟达500毫安。要经过2秒钟左右，电流才接近额定值如图1中的虚线所示。这样大的冲击电流容易造成灯丝和阴极瞬时过热而缩短寿命。这也就说明了为什么显象管灯丝烧断多发生在开机的时候。为了延长灯丝的寿命，采用了不同的限流措施，我们采用的限流措施如图2所示。

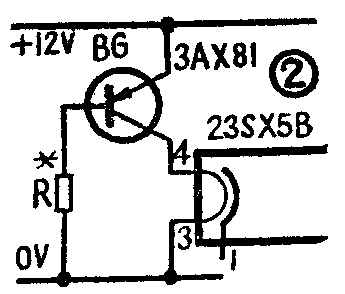

图2的灯丝电路中，只增加了一个三极管和一个电阻。三极管采用3AX81，h\(_{fe}\)=80。电阻R为1／8瓦的8千欧的碳膜电阻。当接通电源时，BG的基极电流Ib≈12／8=1.5毫安，集电极电流I\(_{c}\)≈Ib×h\(_{fe}\)=1.5×80=120毫安。这就是灯丝电路中的最大电流。当灯丝的温度逐渐增高，其电阻增加，BG饱和，最后电流稳定在85毫安左右。图1中的实线就是加了限流电路后灯丝电流的变化曲线。从图1中可看到，经过1秒钟左右，两条曲线就重合了。这说明加了限流电路后，对灯丝预热时间无明显影响。电路稳定后，BG上的压降仅0.2伏左右，灯丝上仍有11.8伏的电压，不影响正常使用。
图2中的3AX81可采用特性相近的三极管，如3AX25、或3DK3、3DK4等，不过代用时线路的连接方法要相应的改变，同时R也须调整。
实际使用中明显地看到，未加限流电路时，开机瞬间显象管灯丝突然一亮，然后才变为暗红色。加了限流电路后，开机瞬间灯丝不再突然闪亮，而是直接呈暗红色。（桂知）
