为修理、调试收音机方便，我们制作了一台多用收音机。它不仅能收听中波段广播，还可用作高频、中频、音频信号发生器及寻迹器。
电路原理

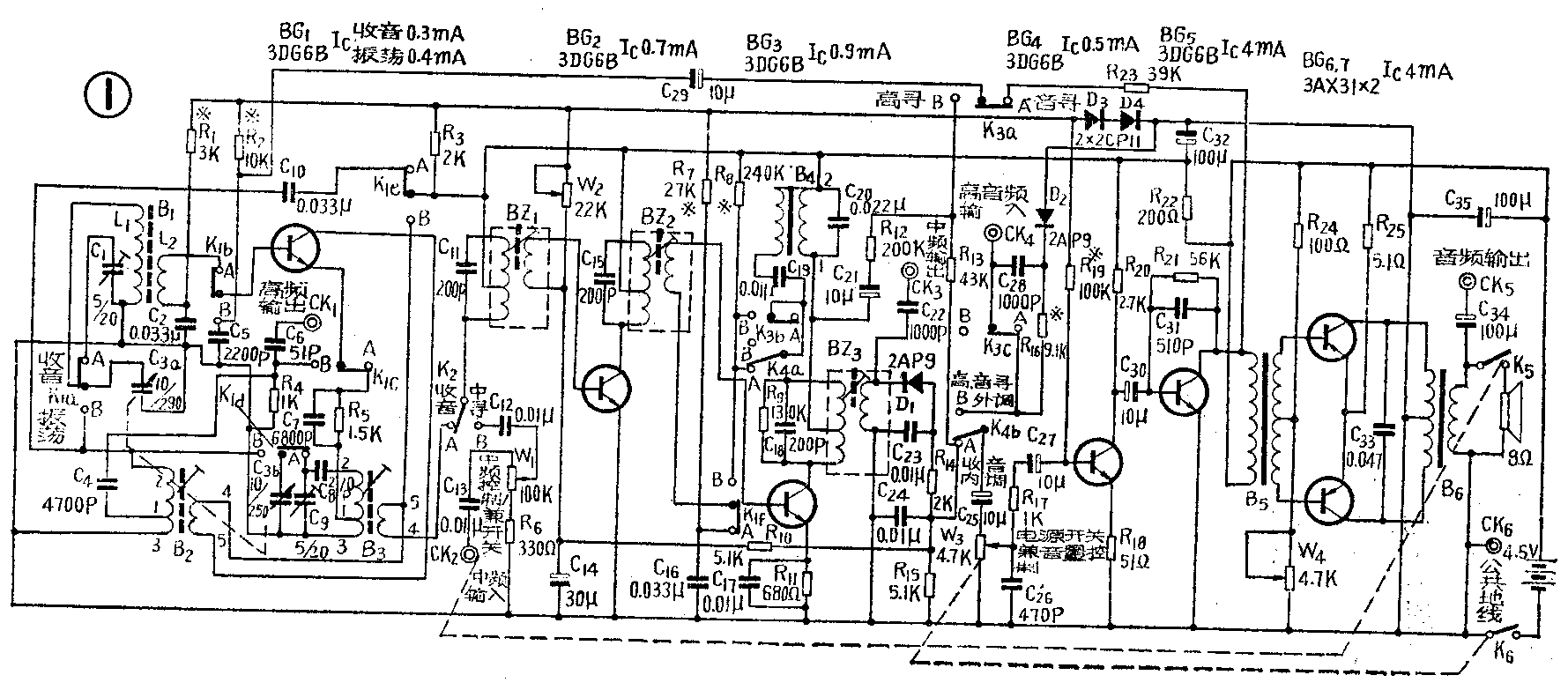

该机的整机线路见图1。当开关K\(_{1}\)、K2 、K\(_{4}\)置于A位，K5 、K\(_{6}\)闭合时，整机就成为一台普通超外差收音机，这是大家都很熟悉的。我们着重谈谈该机用作信号发生器和寻迹器的工作原理。
1．信号发生器
在整机处于收音工作状态的基础上，将开关K\(_{1}\)扳向B（振荡）位置，这时由BG1\(_{2}\)、C3 、C\(_{4}\)、L1、R\(_{2}\)、R4、C\(_{5}\)等组成高频振荡电路。振荡频率主要由B2、C\(_{3}\)和L1等决定。改变C\(_{3}\)容量，振荡频率可在450～1605千赫范围内变化。L1天线线圈并联在B\(_{2}\)的②～③两端作为负载，通过磁棒辐射高频电磁波。同时, 也可用连接线由CK1输出高频信号。
高频信号的调制信号分外调制和内调制两种。使用外调制信号时，K\(_{4}\)扳向B位，K3处于A位，可从CK\(_{4}\)输入唱片信号或其他音频信号到C25、W\(_{3}\)，经BG4、BG\(_{5}\)放大，一部分通过R23、C\(_{29}\)到BG1的基极去调制高频信号；另一部分经B\(_{5}\)到BG6、BG\(_{7}\)，可由CK5输出音频，或由喇叭放出声音。调制深度由W\(_{3}\)控制。此时由K4a切断本机音频振荡器的反馈电路，防止使用外调制信号时本机产生音频干扰。
使用内调制信号时，K\(_{4}\)扳向A位，K3处于B位，由BG\(_{3}\)4、C\(_{19}\)、C20、R\(_{8}\)、R11等组成音频振荡电路。振荡频率主要由B\(_{4}\)的①～②、C20等决定。音频信号一路经C\(_{21}\)、R12、K\(_{3a}\)、C29等去调制高频信号；另一路经R\(_{13}\)、C25、W\(_{3}\)等送入音频放大部分放大,从CK5输出音频信号。
在本机高频部分处于收音或振荡工作状态时，可由CK\(_{3}\)输出中频信号。
2．信号寻迹器
（1）中频信号寻迹器：当多用收音机的开关K\(_{2}\)扳向B位、K4扳向A位时，由中频放大器、检波器、低频放大器等组成中频信号寻迹器。中频输入信号由CK\(_{2}\)插孔输入。考虑到故障机变频后未经放大和经过放大的中频信号悬殊很大，在中频寻迹器的输入电路中加接了W1、R\(_{6}\)，W1上有0～10刻度，旋动W\(_{1}\)可以用来控制输入中频信号的强度和比较前后级之间的中频放大量。
（2）高频信号寻迹器：由C\(_{28}\)、R16、D\(_{2}\)等组成高频检波头。高频信号加到CK4插孔；K\(_{4}\)扳向B位、K3扳向B位，此高频信号经检波头检波后加到低放级，所以由检波头、低放级组成高频信号寻迹器。
（3）音频信号寻迹器：当开关K\(_{3}\)扳向A位、K4扳向B位，由低频放大器部分组成了音频信号寻迹器。当音频信号加到CK\(_{4}\)插孔时，通过K3（A位）、C\(_{25}\)、W3、R\(_{17}\)、C27加到低放管BG\(_{4}\)的基极，再通过功放级推动喇叭。
从图1中可以看出，当K\(_{2}\)置于B位时，若K1处于A位，则变频级停止工作，多用收音机没有高频，中频信号输出；若K\(_{1}\)处于B位，此时BG1作为振荡器，CK\(_{1}\)有高频信号输出。当振荡频率调谐到465千赫时，可由CK3输出中频信号。因此，该机作寻迹器用时，故障机的输入信号可用电台信号，也可以用多用收音机输出的高频信号和中频信号，在这种情况下，该机不仅能寻迹，还同时供给故障机所需要的寻迹信号。
元件选择与装配
1．电感元件：
本机磁性天线采用M\(_{x}\)—400—Y10×120 的中波磁棒。天线线圈L1用28×φ0.07毫米的纱包线分段绕制2×39圈，L\(_{2}\)用同号线绕8圈。
高频振荡线圈B\(_{2}\)可用LTF-2-3型振荡线圈改制，方法是：拆除原线圈，先用0.08毫米的漆包线绕30圈为4、5端（头为4端），然后再同方向绕195圈为3、2端(头为3端),在距3端15圈处抽头为1端。
中频变压器可用TTF－2型。
音频振荡变压器B\(_{4}\)可以用小型输入变压器。
输入变压器B\(_{5}\)可用一般售品小型变压器。输出变压器的铁芯为5×6（毫米）\(^{2}\)，初级用0.18毫米漆包线双线并绕175圈，次级用0.35毫米漆包线绕80圈。
2．其它元件：
开关K\(_{1}\)、K3为6×2小型拨动式开关，K\(_{2}\)为小型单刀双掷开关、K4为小型双刀双掷开关。
CK\(_{1}\)～CK6用一般的香蕉插座。W\(_{1}\)、W3为一般大型电位器。
BG\(_{1}\)～BG5为三极管3DG6B；BG\(_{6}\)～BG7为3AX31型或3AX71型的三极管。D\(_{1}\)、D2为2AP型，D\(_{3}\)、D4为2CP型二极管，D\(_{3}\)、D4亦可以用硅三极管的PN结代替，稳压电压应在1.2～1.5伏之间。
扬声器为80毫米（三寸）的圆型喇叭。整机供电电压为4.5伏，用三节1号电池。
检查触笔用话筒线或金属隔离线连接，心线一头接香蕉插头，另一头接触笔,外皮线的一头接鳄鱼夹，另一头接香蕉插头。

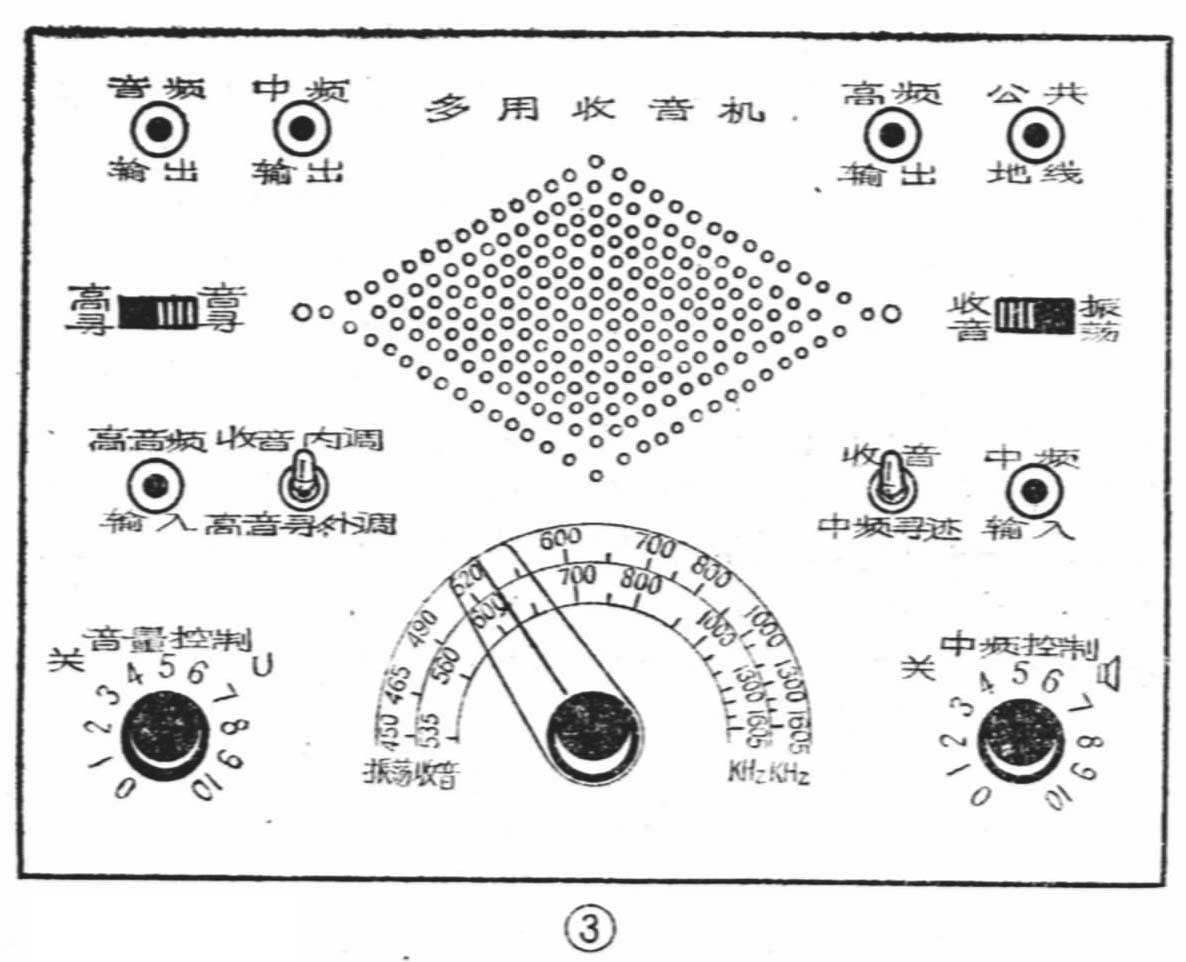

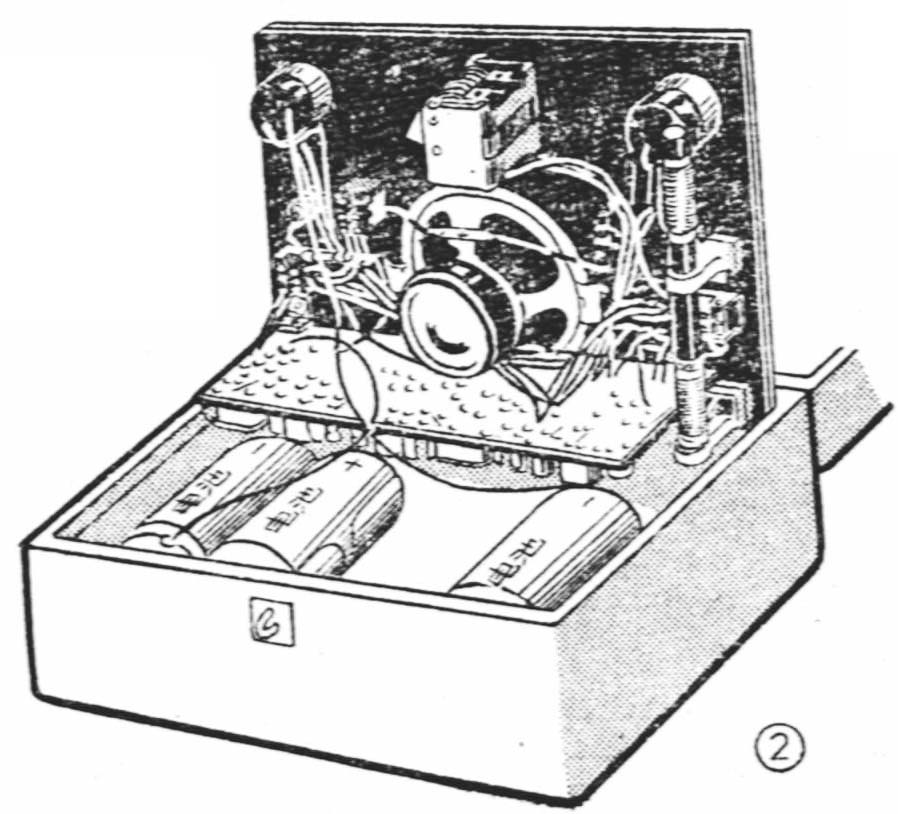

整机安装在一个体积为205×155×95（毫米）\(^{3}\)的木盒内，元件大致排列位置见图2。扬声器、波段开关、双连可变电容器、电位器和所有小型开关及插座以及焊接元件的印刷板全部固定在一块195×145×3（毫米）3的胶木板上。印刷板可参阅收音机线路自行设计，也可用导线连接。在胶木板外层套上一块2毫米厚的同尺寸的有机玻璃作为面板。面板图见图3。电路板和各插座、波段开关等连接的地方均用软导线连接。连接时注意高频部分连线尽量缩短。
调试
调试时，应先将收音部分调好，调试方法已有很多介绍。我们主要谈谈高、低频振荡电路的调整。调整时，应先将B\(_{2}\)的2～3端和B4的2～3端短路，调整R\(_{2}\)、R3的数值，使BG\(_{1}\)、BG3的集电极电流为0.4毫安和1.5毫安左右。然后解除B\(_{2}\)的短路线并开启一部正常收音机，旋动本机和收音机的可变电容器，收音机中应能有所反映，用万用表的直流电压档测量R4两端的电压，并用手碰C\(_{3}\)的定片时，电压读数应有变化，说明高频振荡电路基本正常。若收不到信号或读数没变化，说明高频电路没有起振，这时应检查B2的4、5两端是否接反或C\(_{4}\)、C5 、K\(_{1}\)有无问题。
高频电路正常以后，可解除B\(_{4}\)的短路线，将K4扳向“收音”位置，并开启音量电位器, 此时收音机里收到的应是经过音频信号调制的高频信号。合上开关K\(_{5}\)，本机的扬声器应能发出音频叫声，否则可能是B4初、次级线圈的极性接反。若发现振荡音调过高，可加大C\(_{19}\)、C20，反之减少其容量或只用B\(_{4}\)的次级线圈，以降低电感量。但应注意，C20的容量不宜太小，否则将影响收音。整机正常工作后，再调整频率覆盖和确定频率刻度。
由于L\(_{1}\)对高额振荡频率有一定的影响，因此，调整频率覆盖和确定频率刻度的工作必须在收音部分的频率范围和三点统调好以后进行。校准时，最好用一部标准信号发生器配合一部收音机进行。先调整B2的磁芯，并调整C\(_{3}\)，使振荡频率在450～1650千赫之间，然后，将振荡部分的接地线和B2的磁帽封固。逐点校定额率刻度时，应先将高频信号发生器调在需要作刻度的频率上（如550千赫），然后用一收音机收到这信号，同时断开高频信号发生器和本机的调制信号，旋动C\(_{3}\)，使之跟踪高频信号发生器和收音机的频率，当本机和高频信号发生器的频率相同时，收音机里的差拍频率为零，此处记为550千赫，用此法对每一个需要核定的频率进行校定，并记上频率刻度。
校定中频刻度时可参照上述方法进行，也可以先将收音机调在较低的频段上并靠近本机，核对收音机的中频频率。适当增大W\(_{3}\)并慢慢旋动本机的可变电容，当振荡频率接近465千赫时，收音机里将会发出声音，改变收音机的角度或距离，使收音机的输入信号减小，并仔细地调整振荡器的频率，使收音机的声音最大，如果此时旋动收音机的调谐电容，全度盘都是这一信号，即证明465千赫已校准。
在校定520千赫以下的频率刻度时，由于收音机不能直接收到这些信号，需要用振荡器的二次谐波来校定，比如，可将收音机调到900千赫时来校定450千赫点。
使用
由于该机面板上已标明了各插孔的信号、开关位置情况，所以使用方便。当作信号发生器用时，先把故障机和多用收音机的两个地线用触笔的外皮线连在一起，然后根据所要检查的故障机的部位，把触笔心线的一头分别接到多用收音机的高频输出、中频输出、音频输出插孔，用心线另一头的触笔，去碰触故障机的相应部位，从故障机的喇叭有声音与否，来判断其故障发生的部分。此时把开关K\(_{1}\)、K2和K\(_{4}\)分别置于A或B位置，把K3置于A位置即可。
用作信号寻迹器时，同样也是先把两机地线相连，心线的一插头分别接高频输入、中频输入、音频输入等插孔，触笔分别去触故障机的相应部位，从多用收音机的喇叭有声与否，来判断故障机的故障部分。若故障机的输入信号由多用收音机供给，则把开关K\(_{1}\)置于B，K2置于B，K\(_{3}\)置于A，K4置于A或B位。
调整收音机频率范围时，将本机的有关开关置于“振荡”、“收音、内调”位置，调节音量控制电位器，使高频信号有适当的调制深度，然后将本机调在535千赫处，将故障机的调谐电容全部旋进，调整故障机的振荡线圈的磁帽，使故障机收到本机信号，再将本机调在605千赫上，将故障机的可变电容全部旋出，并调它的微调电容使之能收到这一信号，反复调整就能调准。
调整外差跟踪时，先将两机均调在600千赫处，调整故障机的线圈位置至声音最大，然后再将两机调在1400千赫处，调整故障机的微调电容至声音最大。调整时，应随时改变本机的角度及两机的距离，使故障机处于弱信号状态。调整需反复进行。
如果故障机输入回路严重失谐，不能收到本机的辐射信号，还可从CK\(_{1}\)直接输出信号供调试用。（吕富旺 张天祥）
