画面上出现网状、条纹状或其它杂乱干扰花纹
电视机出现这些情况，首先要辨别是机外干扰源引起的，还是机内故障引起的。
在电视机附近如有电台、高频加热设备、电子仪器或其他电视机等都可能辐射电磁波使电视机产生各种干扰花纹。这可用其他电视机对比，或转移收看地点的办法加以判断。如系外部干扰，可在天线上采取措施，尽力消除，使其不受影响。
由于电视机内部原因引起的网状、条纹状干扰，一般是因为某些电路有自激振荡。我们可从干扰网纹的疏密程度来大致估计干扰频率的高低。网纹细密说明干扰频率较高，网纹粗疏表示干扰频率较低。如果高频电路有自激振荡，其频率最高，表现在图象上的干扰网纹就最细密；视放电路自激，则其频率最低，相应的干扰网纹最粗；而中频电路自激表现则处于两者之间。这可大致判断出产生自激振荡的部位，作为查找的线索。
引起自激的原因通常可能是，地线接触不良，高、中放某些调谐回路失谐，调谐回路阻尼电阻断开，去耦电容器断开或容量下降，某级增益过大及晶体管性能变化等。
自激振荡的检查，可先从高频头和公共通道的去耦电容开始。用一只好电容器，对各去耦电容并联进行试验，如试验到那一只电容自激振荡消失，就说明这只电容器容量减小或接地不良。如通过这样检查还不能消除自激，可采用短路法，将通道电路板的一、二、三中放各级基极都用1000～5000PF电容器对地短路，此时自激振荡消失。然后，从后向前逐个焊开短路电容，焊开到那一级自激重新发生，说明问题就在那一级。但一中放基极短路电容去掉后的重新自激，还要将变压器I．F头断开，进一步区别是高频头自激，还是一中放自激。有时也因前后级之间发生耦合而引起的自激，但因本机采用印刷电路，出厂时又进行过调整，出现的可能性较小。一般都是由于某一级元件出故障引起电路自激。
本机常见的一些自激现象及检修方法介绍如下：
1．稳压电源内部有振荡，在画面上表现为水平方向的黑圈圈。这可在取样管BG\(_{8}\)01的C、 B极之间，或者在放大管BG802的E、B极之间，加接0.0047μF电容，就可消除。
2．伴音中周屏蔽不良产生6.5MHz辐射，在画面中表现为水平方向的一丝一丝或麻点式的干扰。这要把中周罩壳对地重新焊好。
3．高放级有自激振荡，在画面上会出现网状干扰。可在高放管BG\(_{1}\)的E、B极之间并联一只5PF电容或更换新管子。
4．视频级有振荡，在黑白方格的黑格中有黑色竖线。一般是补偿线圈电感量不合适，高频特性上翘过多引起的。可调整B\(_{2}\)03或B204。
5．整机总特性未调好或发生变化引起自激振荡，反映是图象不稳定，有人体感应。这应重新调整整机总特性。
伴音干扰图像
在图象上出现随声音大小或频率高低而变化的水平影条，这是伴音干扰图象故障。首先应区别是由于机械微音效应引起的，还是由于电路故障引起的。
所谓机械微音效应是由于扬声器发声时，使图象电路元件（如电感元件的磁芯等）受到振动，而引起亮度随声音而变化。为区别情况，可将扬声器断开，进行试验。
如果由电路故障原因所引起，一般是由于6.5MHz伴音第二中频干扰图象，形成的原因可能有：
1．视预放6.5MHz吸收回路开路或失谐。如B\(_{2}\)02断线或失调，C201开路等。
2．公共通道中对27.75MHz伴音载频吸收不够或吸收频率偏移。可检查27.75MHz吸收回路B\(_{1}\)02。
3．本振频率偏移，使伴音中频频率变化，因而吸收不够。
4．电源退耦不好，低放电流通过电源时对其他各级干扰。可调节音量电位器来观察干扰影条是否有变化。
图象上有黑横道干扰
1．电视机画面上如出现黑而宽的横带，往往喇叭中还有交流声，这是电源滤波不良，50周干扰所引起的。
2．如果画面上出现两条很宽的横带，而且是固定不动的，这往往是由于日光灯管的谐波干扰所引起的，可改变天线方向或关闭日光灯干扰就会消失。
图象左边有一条或几条火烧状黑垂直线条

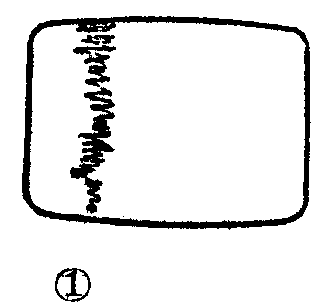

这是由于行输出高压部分有跳火，产生高频辐射所引起的（但当高频头放在空档时可能看不到这种故障现象）。如图①常见的故障有：
1．高压整流硅柱或高压管1Z11跳火。2．高压包跳火。3．高压包焊接点不光滑产生尖端放电。4.高压包附近接线板受潮跳火。5．显象管第二阳极高压帽接触不良或引线断线引起跳火。
光栅上有断续短黑线
这种故障现象如图②，是因显象管内部跳火引起的，情况严重时，需要更换显象管。
画面上出现回扫线干扰

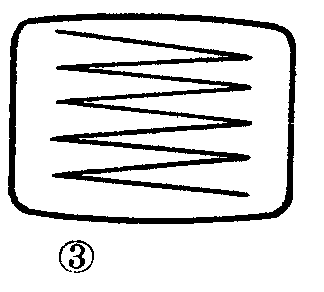

这种故障现象如图③，是因行或帧的消隐部分产生故障引起的干扰。
1．帧消隐信号没有加到显象管栅极上，使整幅画面上出现回扫线。一般是由于箝位二极管D\(_{6}\)03短路或C612开路或容量减小造成。
2．行消隐电路有故障，如C\(_{714}\)、R718开路，图象右面部分呈白雾状。
3．有时帧消隐脉冲信号是正常的，但仍有回扫线。这是由于显象管栅极调制灵敏度较低，亮度抑制不掉，严重时需换新管。也可以将亮度控制电路中R\(_{723}\)阻值适当增大，使亮度不至开到太大，有时可使回扫线显示不出来。
4．D\(_{6}\)03坏或质量降低，帧消隐脉冲小锯齿波部分未切掉，送入栅极引起光栅上半部暗、下半部亮。
有图象无伴音（或半音失真）
有图象说明视预放以前各级通路都是正常的，没有伴音故障都产生在视预放之后的伴音通道中，如伴音中放、鉴额及低放部分。先将开关放在收音位置，如能收音，说明故障在伴音中放及鉴频部分；如不能收音故障一般都在低放部分。
伴音中放和鉴频级常见故障：1．伴音中放管BG\(_{3}\)01或BG302坏。2．伴音中周B\(_{3}\)03304断路。如果B\(_{3}\)02断路，视预放也不能工作。3．鉴频管D301、D\(_{3}\)02坏。4．元件开路或短路，如C314碰C\(_{6}\)05伴音失真；R308碰C\(_{6}\)05再碰R605电压升高无伴音。5．伴音失真有嗡嗡声，一般都是B\(_{3}\)03304未调好。有时是二极管D\(_{3}\)01、D302中一只性能变坏，工作不对称。
低放级的常见故障有：
1．低放管BG\(_{3}\)04坏，无输出。
2．低放电路元件拥挤，容易互碰产生故障。如C\(_{316}\)碰C208引起交流声且声音低。R\(_{318}\)烧坏，无声音。
3.低放管集电极散热片与底板短路，无输出。
4．C\(_{317}\)开路，声音很轻。
5.音量电位器的中心头接线断开，无声音。
6．有时低放有尖叫声，可能是C\(_{316}\)、BG801外壳相碰引起的。
在视预放级BG\(_{2}\)01发射极回路中，把由B202、C\(_{2}\)01串联组成的6.5MHz吸收电路，从并联在R201两端，改为并联在B\(_{2}\)01、R201串联支路两端如图④，可减小视预放对6.5MHz伴音信号的负反馈，使伴音放大增益提高20分贝左右。
图象清晰度差
首先观察光栅。如果看不到清晰的扫描线，说明显象管聚焦不良。可调节聚焦电位器W\(_{7}\)04看是否起控制作用；如调节无效可检查W704中心抽头上的电压是否正常（应在0～400伏之间连续可调）。如果电压正常就说明显象管聚焦不良，应换新管。在一般情况下，对角线顶端允许有二格（指黑白格信号）看不到扫描线，在水平或垂直方向边缘允许有1.5格看不到扫描线。
显象管光栅正常，但图象水平清晰度不好，这是由于通道频带太窄引起的。如图象中低频分量减少，背景黑白层次就不好；如图象中高频分量被削减太多，图象层次细节就不清楚。造成通频狭窄的原因可能有：

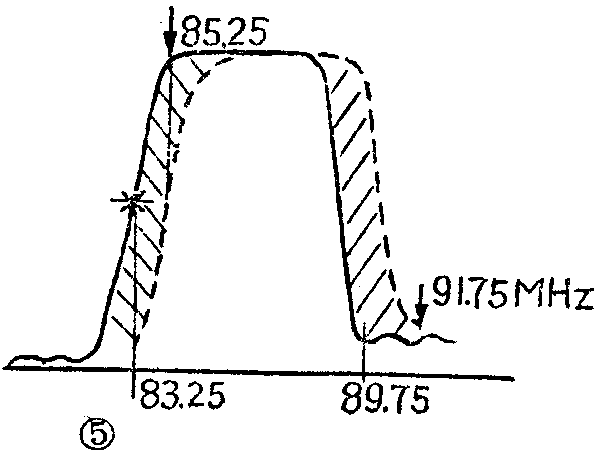

1．本振频率偏移。例如接收五频道图象载频为85.25MHz，伴音载频为91.75MHz电视节目时，正常本振频率为119.5MHz，经变频产生34.25MHz图象中频和27.75MHz伴音中频。如果本振频率变低2MHz，它的通带曲线将成为图⑤实线所示的情况，图象载频不再落到曲线的1/2幅度处而落到顶峰上，这将使图象中的低频分量大大增加，高频分量被压缩掉2MHz左右，造成背景黑白对比过强而图象细节模糊。
2．中频频带过窄，将使图象信号中的高频分量被削减，使分辨力降低。
3．视放级通频带过窄，使图象中的高频分量被削减。这类情况需用扫频仪，检查各部分频率特性，并重新调整。（完）（上海国光口琴厂 黑龙江省商业学校电视机维修专业）
