飞跃9D3型晶体管黑白电视接收机(续)

🏠 首页 《无线电》杂志 1977年 🔗 第2期 🔗 第16页 分类:社论 🔗 上海无线电十八厂 🔗

7.伴音低频放大电路

本机的伴音低放采用直接耦合互补对称, 无输出变压器推挽电路。8W\(_{2}\)用以调整末级中点电压。8R10热敏电阻用以补偿温度变化时末级静态电流的变化(正常电流约5~10mA)。8R\(_{5}\),8R6、8C\(_{4}\)及8R4、8C\(_{3}\)组成负反馈网络,提升低频(15Ht左右)约2dB。8C\(_{7}\)、 8C9及8C\(_{5}\)用来防止高频自激。

8.稳压电源

本机稳压电源采用一般简单串联式稳压电路。在放大管9BG\(_{4}\)的基极上接一个容量较大的电解电容器9C7,其目的是当市电电压太低稳压器失去稳压作用时,将稳压器转作电子滤波器用,使纹波不致太大,保证电视机尚能工作。本机可以使市电电压降至160V时输出纹波电压不大于10mV左右。

三、印制电路板图

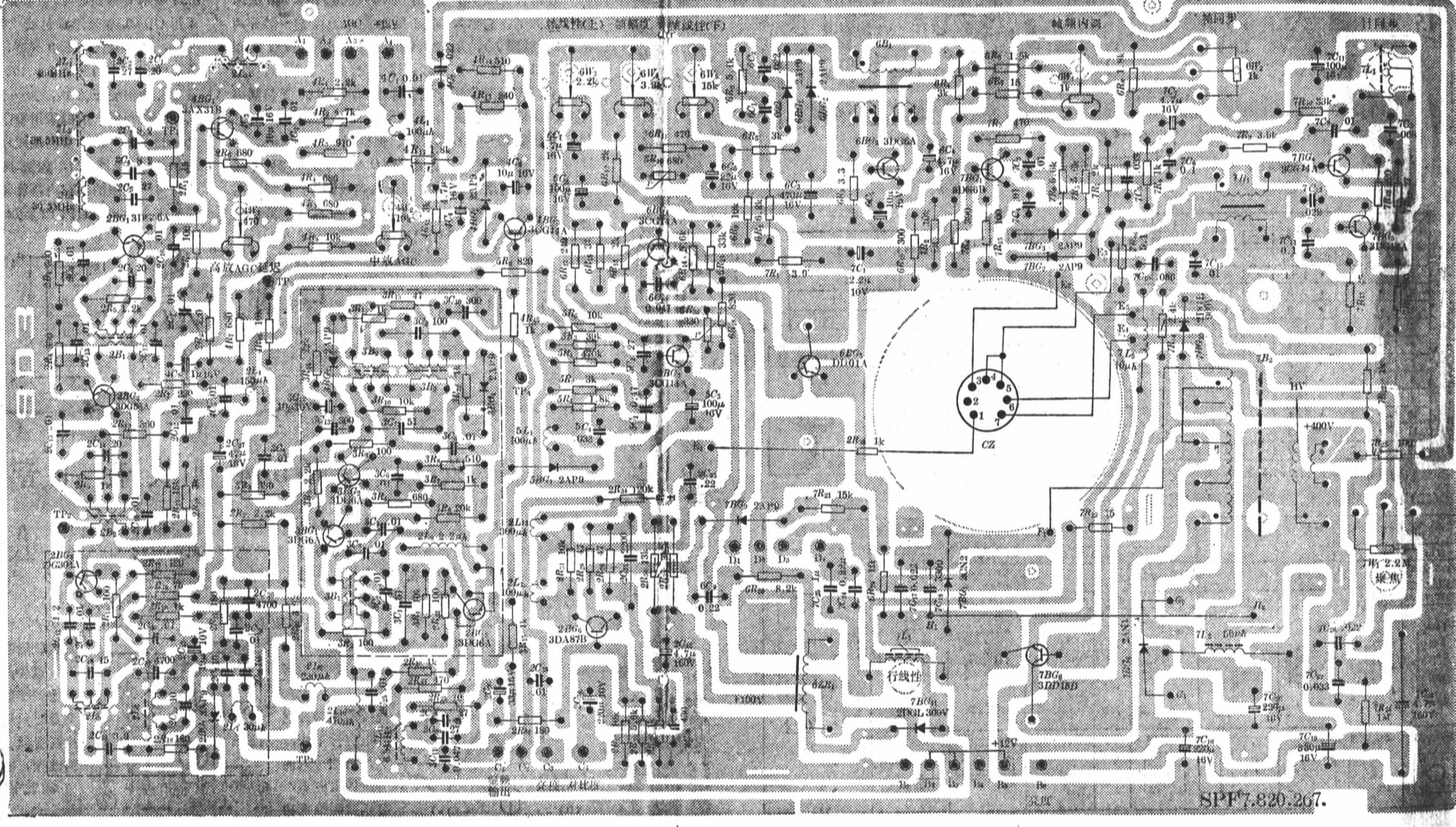

图① 为通道、扫描印制电路板图。

图1
图1 🔍原图 (3480×1976)

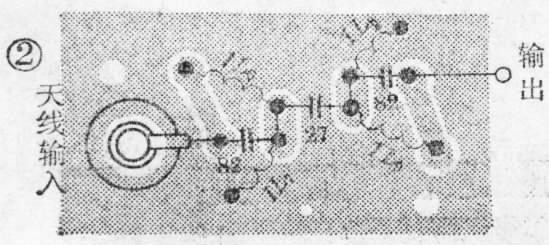

图② 为高通滤波器印制电路板图。

图2
图2 🔍原图 (549×245)

图③ 为高频头印制电路板图。

图3
图3 🔍原图 (1054×642)

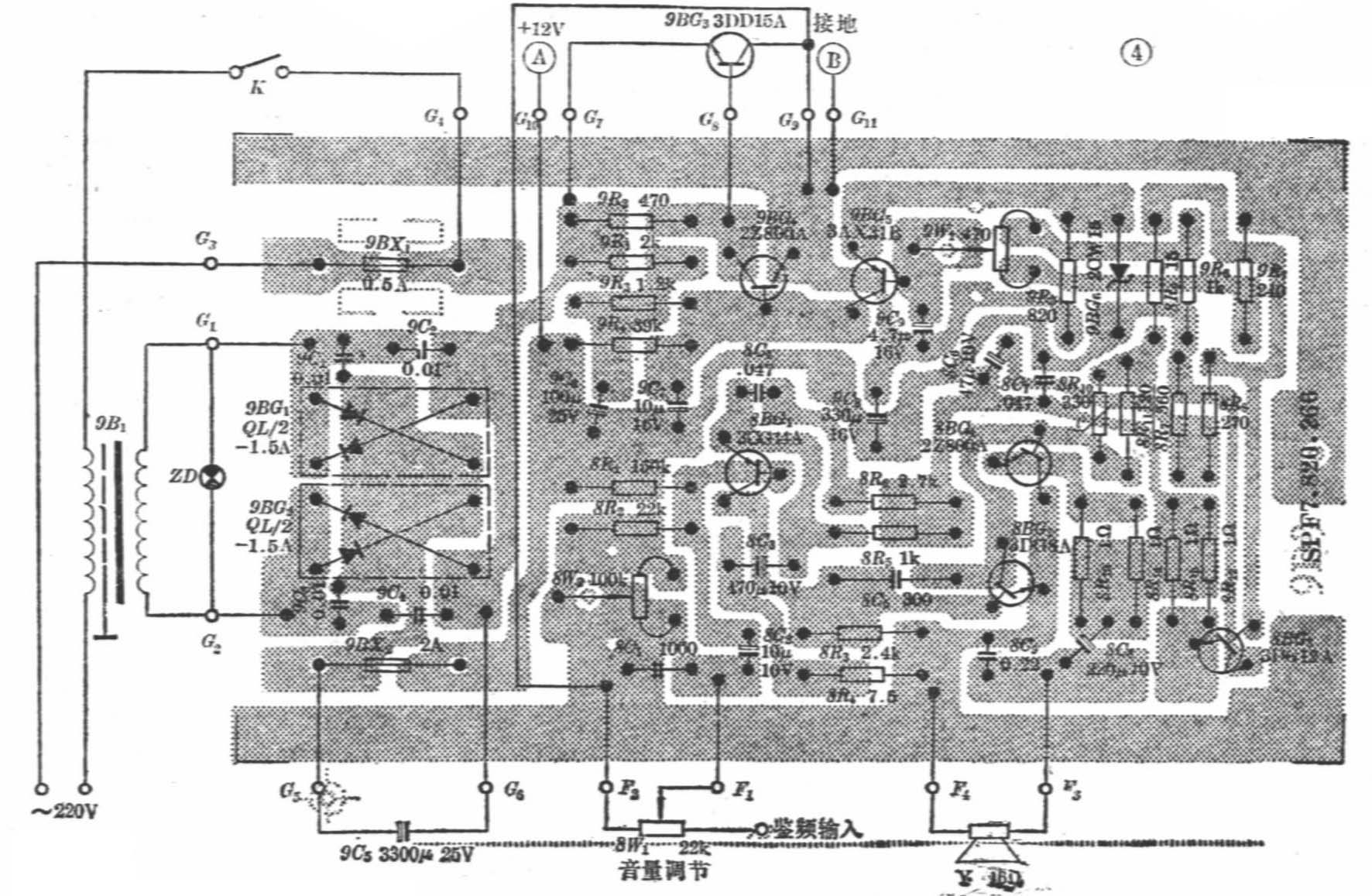

图④ 为电源、低放印制电路板图。

图4
图4 🔍原图 (1772×1157)

四、电感线圈、变压器参考数据

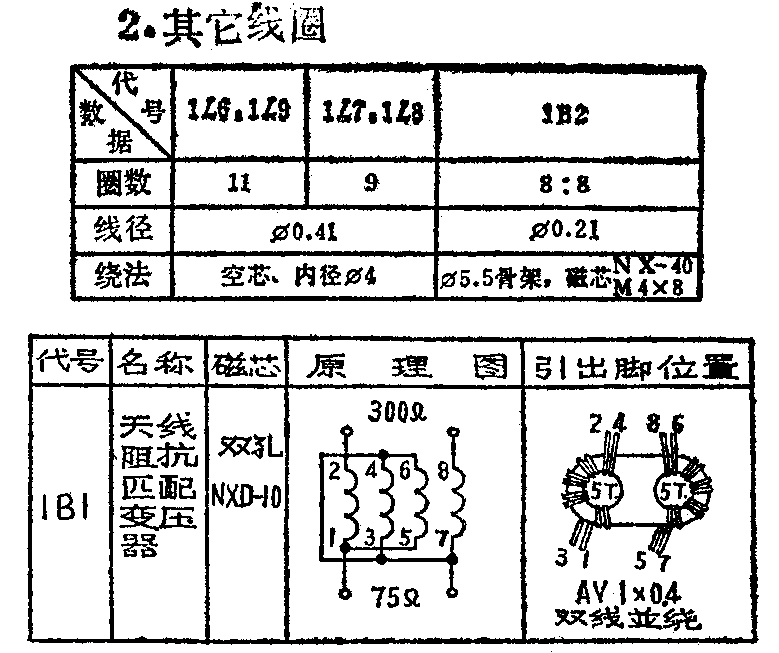

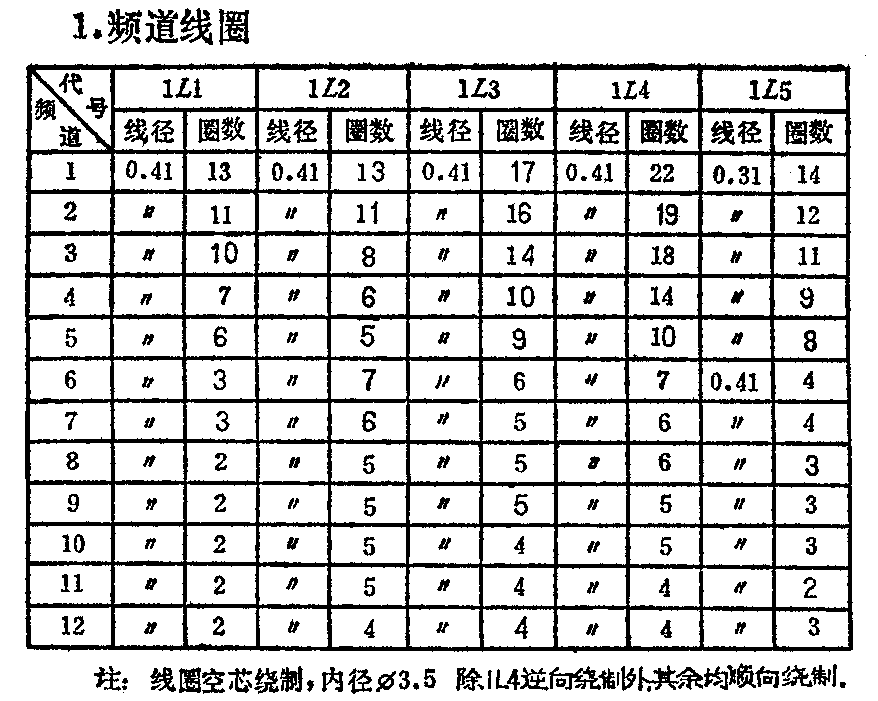

(一)频道开关内各类线圈及匹配变压器图表如右。

图5
图5 🔍原图 (878×701)
图6
图6 🔍原图 (779×653)

(二)下表为扫描、电源部分的线圈及变压器(表中·均为起始头)。

图7
图7 🔍原图 (1809×733)

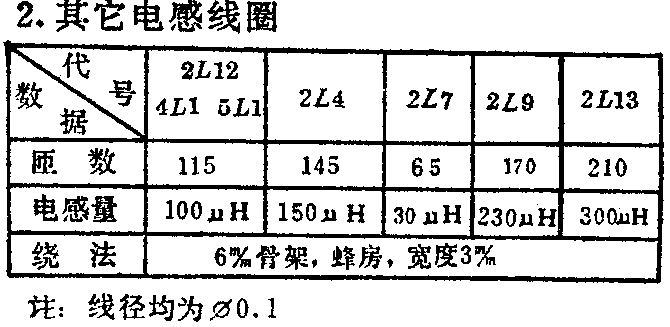

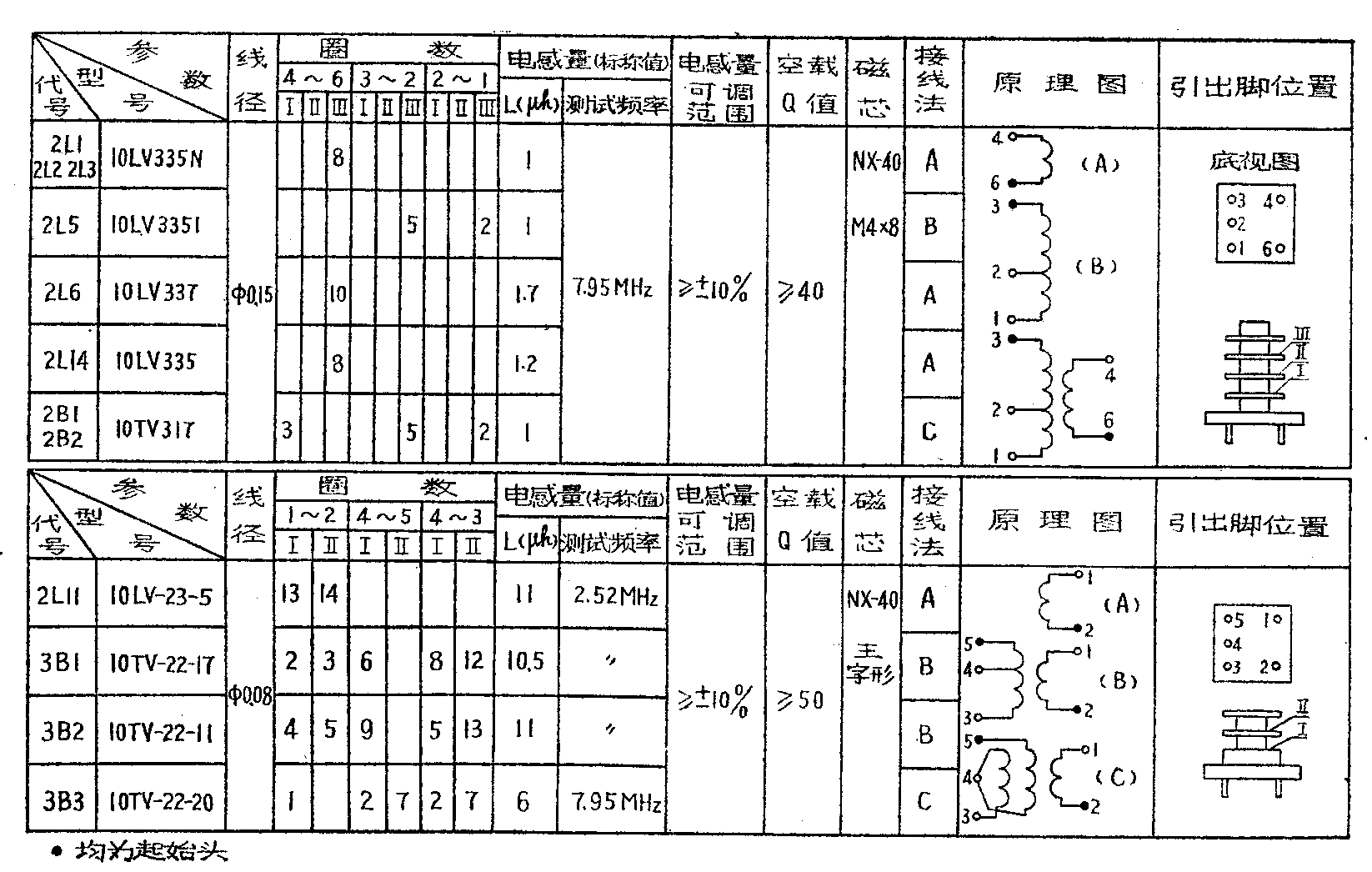

(三)通道、伴音部分线圈

图8
图8 🔍原图 (1646×1046)
图9
图9 🔍原图 (670×327)

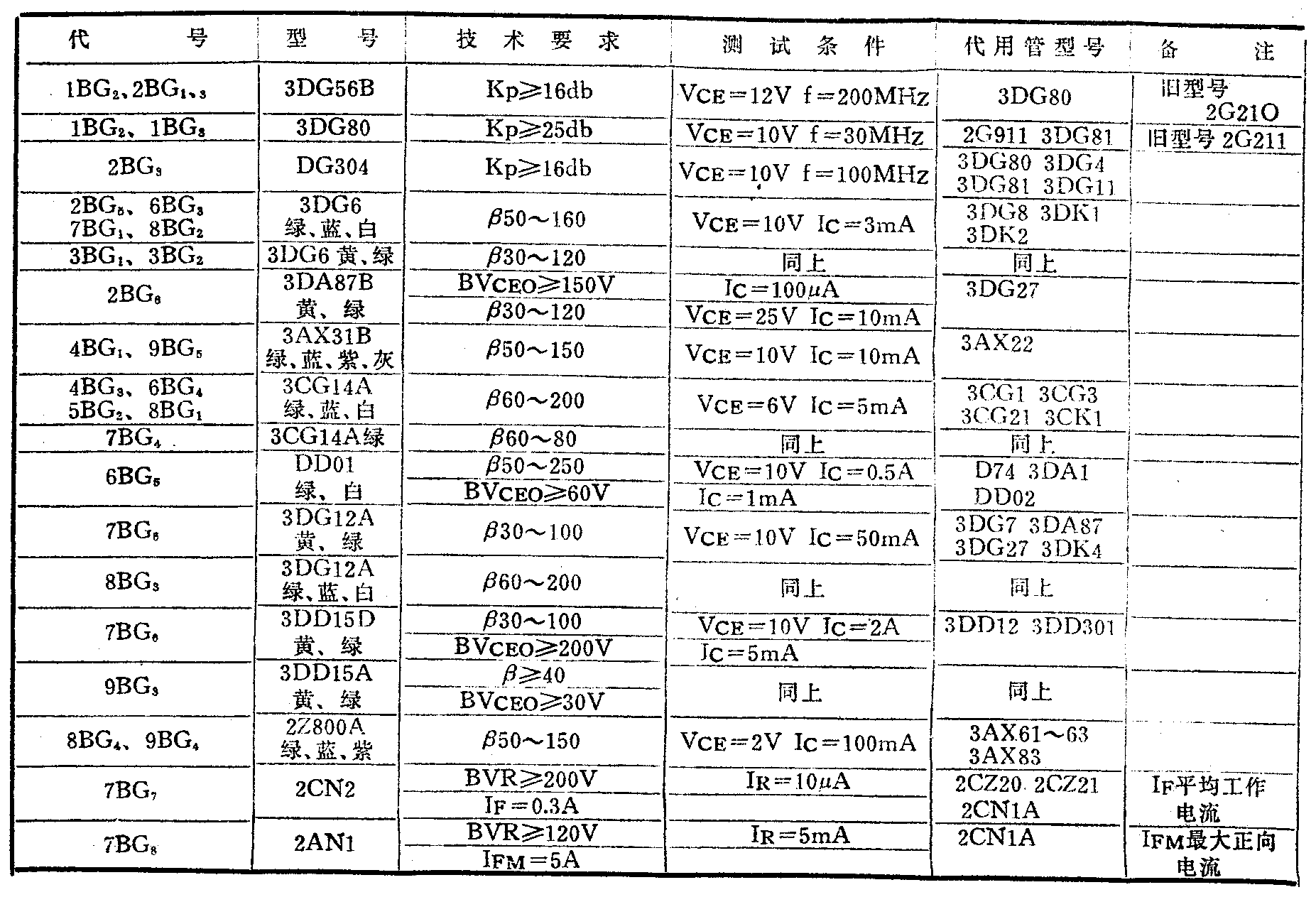

五、晶体管参数表

图10
图10 🔍原图 (1853×1263)

(上海无线电十八厂)
