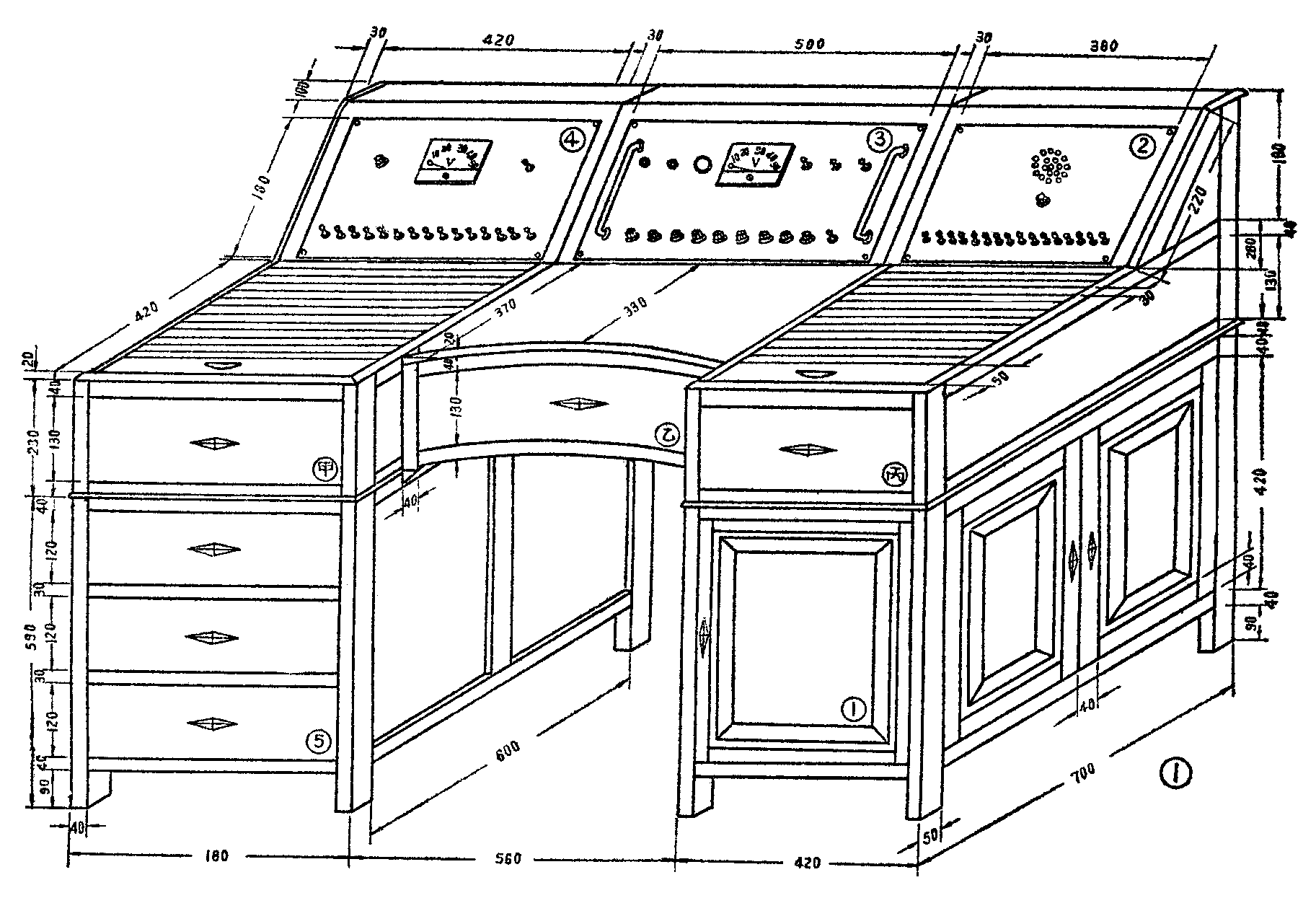

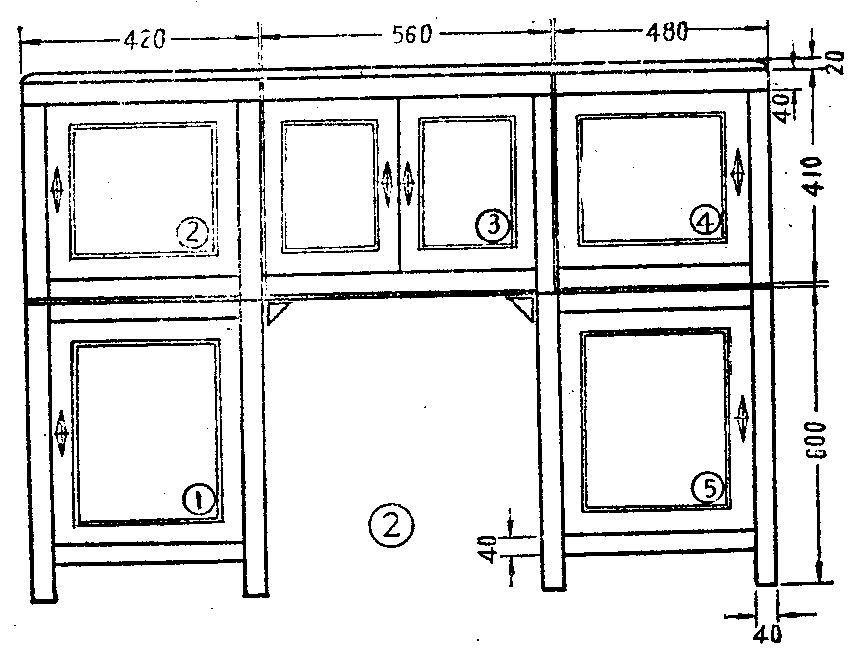

这种控制台，把增音机、电唱机、录音机、控制机架和其它设备的开关、调压器、线路馈送变压器，用户变压器和保安器等，都装了进去。在结构上，整个控制台由五个独立的可以拆卸的单元组成，单元之间的走线采用插接件连接，图1是控制台的正面立体图，图2是控制台的背面平面图。图中第一单元是变电调压箱，内装电源倒顺扳闸（控制自发电和市电的倒换）和调压器；第二单元是机架开关控制箱。面板上安装有机架、前置放大级、电唱机、录音机的电源开关。用两刀单掷开关作机架低压开关，用常开和常闭的按钮开关分别作机架的高压开和高压关。开关的数目可视机架的多少而定。在这一单元的面板上还设置了一个监听喇叭，用来监听控制台前置放大级的输出情况。如果该控制台设在公社广播放大站，还可在面板上安装一个双刀双掷的开关，通过开关的倒换，来监听控制台前置放大级和上级站直接送来信号的情况。在这一单元上还附设一个电唱机箱（如图1丙），内放一部电唱机；第3单元是前置放大级箱，附设一个工具维修箱乙。面板上的表头有两个用途，通过双刀双掷开关的变换，可测量前置放大级输出电压的大小和电源电压的高低。我们用的是一个50微安的表头，改成量程为5伏和500伏的交流电压表；第4单元是输出控制箱，内装测量输出电压用的电压表和控制各路输出的开关。并附设有一个录音机箱甲，内装一部L601型磁带录音机。面板上表头的量程为300伏交流电压，可用微安表头改制。输出线路条数一般较多，对采用单线传送的可用一刀多掷开关变换，对双线传送的则应用两刀多掷开关变换；第5单元是配电保安箱，分成三个抽箱，安装馈送变压器和保安器。

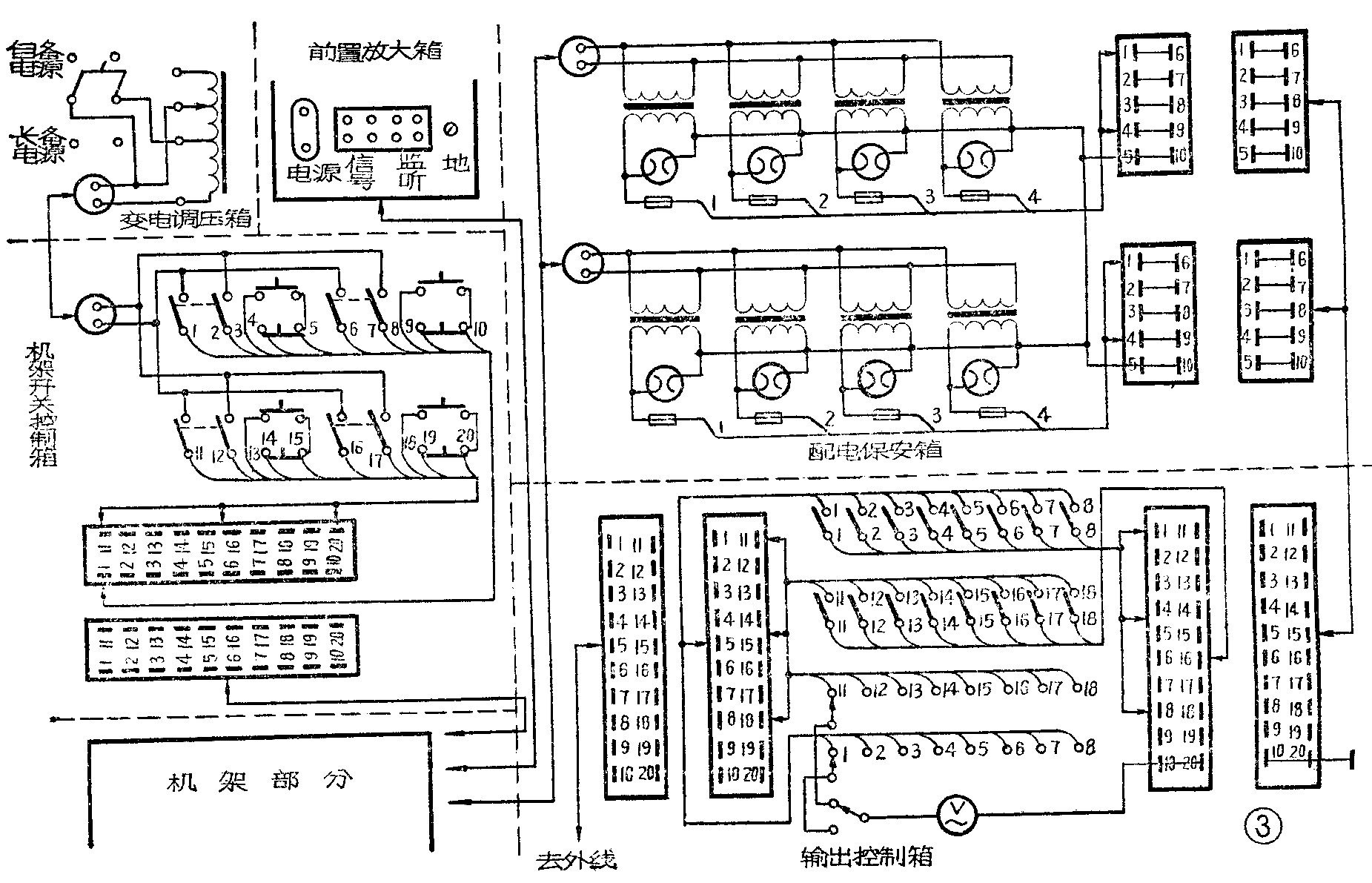

整个控制台可用木料制作，走线图见图3。该控制台有如下优点：①由于控制台分成5个单元，除机架外全部广播设备均集中在控制台内，而且拆卸、组装方便，所以非常适于作流动广播用。②在使用操作方面，值班人员在控制台前就可以进行全部操作，例如控制机器的开机和关机，选择需要的节目，调整机器的输出大小，调整机架和其它设备的电源电压，控制和测量各条线路的输出电压、来随时调整机器的工作情况，等等，因此可提高播音质量。③机房内整齐清洁。（山东省胶南县广播事业管理局）
