农村有线广播站的用电设备，大多数采用市电电网供电，如果市电突然停电，用人工起动站内发电机发电，最快也要10分钟的时间。天气越冷，发电设备越难起动，间隔的时间就越长，这必将造成广播中断，影响宣传效果。经过多次试验，我们试制成功一种柴油发电机自动发电装置，当市电停送后，柴油发电机在5秒钟以内就能自动发出电来，而且能自动换闸送给机房。由于设计安装了自动恒温和安全保护电路，在天气很冷的条件下也能正常起动，设备工作稳定可靠。现介绍如下。
电路原理

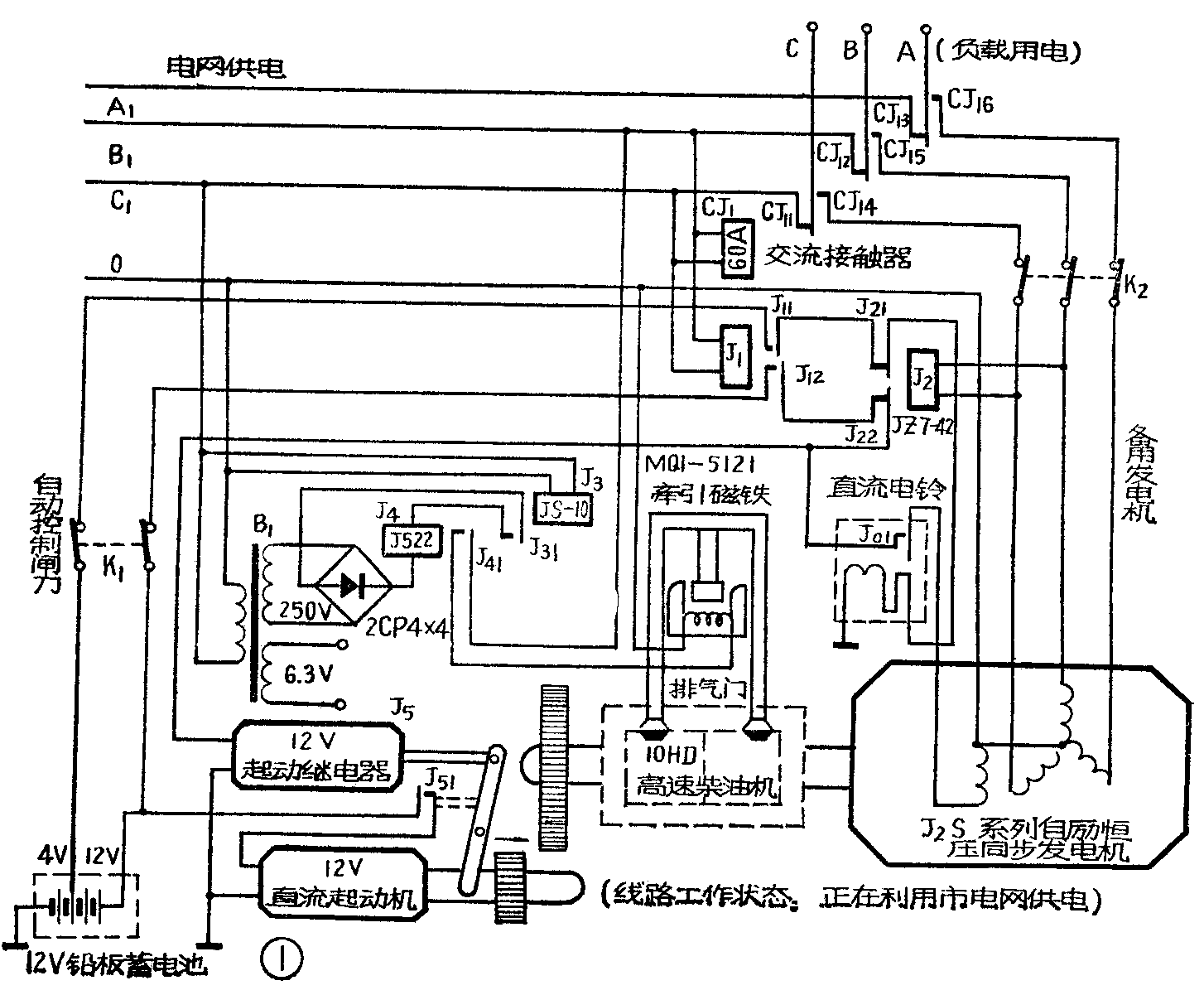

一、起动。线路图见图1。当合上自动控制闸K\(_{1}\)和发电机输出用闸刀K2后，整套自动控制装置则处于工作状态。在正常情况下，假如广播站用电设备使用市电电源，此时交流接触器CJ\(_{1}\)动作，其三组常开接点CJ11、 CJ\(_{12}\)、 CJ13闭合，将负载和市电电网接通；继电器J\(_{1}\)动作，其常闭接点J11、J\(_{12}\)断开；继电器J2不动作，其常闭接点J\(_{21}\)、J22闭合。因为J\(_{12}\)是断开的，所以发电机起动继电器J5电路未接通，柴油发电机不工作。当市电突然停电后，交流接触器CJ\(_{1}\)立即释放，其三组常闭接点CJ14、CJ\(_{15}\)、CJ16闭合，将负载和市电电网之间自动断开，而接通负载和发电机的输出电路。此时继电器J\(_{1}\)因断电而释放，常闭接点J11、J\(_{12}\)闭合。起动继电器J5通过J\(_{12}\)、J22接通12伏直流电源开始动作，常开接点J\(_{51}\)闭合，使12伏直流起动机运转，并带动柴油发电机开始发电。因为继电器J2的线圈并联在发电机输出线路上，所以J\(_{2}\)吸动，常闭接点J21、J\(_{22}\)断开，切断起动继电器电源，起动马达也就停止工作，于是发电机对负载安全供电。
二、停机。通常柴油发电机是利用关闭油门的方法停机的，这种方法由于油路中有空气进入，会给下次起动带来困难。若采用人工放走空气，又给自动发电带来不少麻烦。我们经过试验，采用打开排气阀的方法，使柴油发电机失去压缩力而自动停机，实践证明效果较好。例如，当市电突然恢复时，时间继电器J\(_{3}\)由于有时延作用，尚不能马上动作，其常闭接点J31仍接通。此时继电器J\(_{4}\)动作，其常开接点J41闭合，于是MQ1—5121牵引电磁铁（南京红光机床厂生产）电路接通，电磁铁吸动柴油机的减压杆，打开排气阀门，使柴油发电机慢慢停机。待30秒左右的时间，时间继电器J\(_{3}\)开始动作，其常闭接点J31断开，随之继电器J\(_{4}\)释放，常开接点J41断开，MQ1—5121电磁铁即恢复原位。时间继电器为什么要调到30秒？这是因为延迟时间太长了，电磁铁线圈容易发热；延迟时间太短了，柴油机又没有停稳车。30秒这个数字是根据实践总结出来的。
三、自动励磁。为什么要励磁？因为当柴油机发动以后，发电机部分原来残磁太小，还是不能立即发出电来，因此必须事先给发电机励磁线圈加一个励磁电压进行充磁（即励磁），这一步骤如果用人工操作，当然会给自动发电带来麻烦。我们做了一个自动励磁装置，方法是利用电话机上的直流电铃，去掉铃盖，在铃锤附近加一组常开接点（即图1中的J\(_{0}\)1），使得当直流电铃工作时，铃锤摆动，打击旁边一条具有弹性的金属钢片，使金属钢片又与另一个接点相通（即J01闭合），于是给发电机励磁线圈加一个12伏的断续的电压。例如，当市电停电后，继电器J\(_{1}\)停止工作，常闭接点J11、J\(_{12}\)闭合，直流电铃的线圈通过J21、J\(_{11}\)接点接通4伏电源，电铃开始工作，给发电机励磁。当发电机发出电后，继电器J2动作，常闭接点J\(_{21}\)、J22断开，励磁电路也就不再工作了。

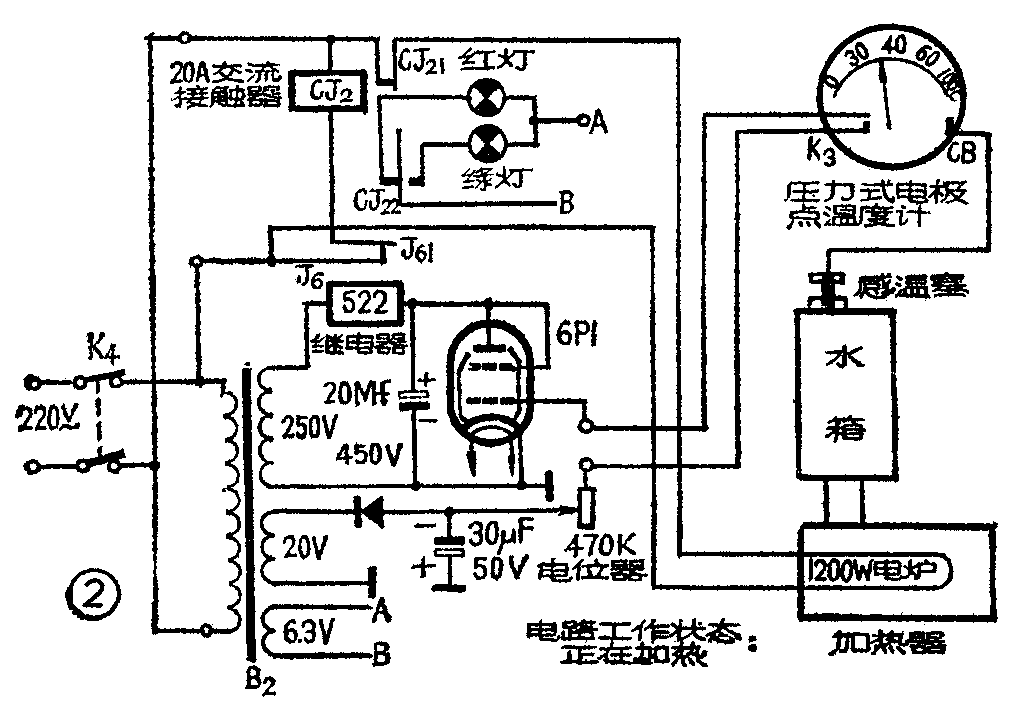

四、自动恒温。在温度较高时，柴油发电机容易起动，但到了冬天，因为天气冷，机油太稠，就是用人工起动也很费劲，往往要二、三个人摇一、二十分钟。为了适应自动化的要求，我们制作了一个自动恒温装置，其电路见图2，将发动机的冷却水加热并保持到3O～40℃，就容易起动了。加热器采用江苏省江都仪表厂生产的1200瓦U型密封镍铬不锈钢加热电炉，用水管接头把加热器和水泵接通。图2中CB为一种压力式电极点温度计，温度在0～100℃内可调。我们把它调在35℃。当水温到35℃后，K\(_{3}\)接通，6P1栅极接通很大的负偏压（约-20伏），从而使屏流截止，继电器J6释放，常开接点J\(_{61}\)断开，交流接触器CJ2停止工作，常开接点CJ\(_{21}\)断开，切断加热器电源，此时CJ22的1、3点接触，绿色指示灯亮。如果温度太低，温度计的K\(_{3}\)接点断开，6P1电子管导通，继电器J6和交流接触器CJ\(_{2}\)均工作，将加热器电源接通，此时红包指示灯亮，开始加热。这样就达到了自动恒温的目的。
五、安全保护电路。在采用市电供电时，常会碰到高压熔丝烧断的情况，使三相电源缺相，致使无法开机。另外供电部门在开始送电时，常常是一送一停连续二、三次，使发电机容易损坏。安装了保护电路以后，上述这些缺点就都克服了。

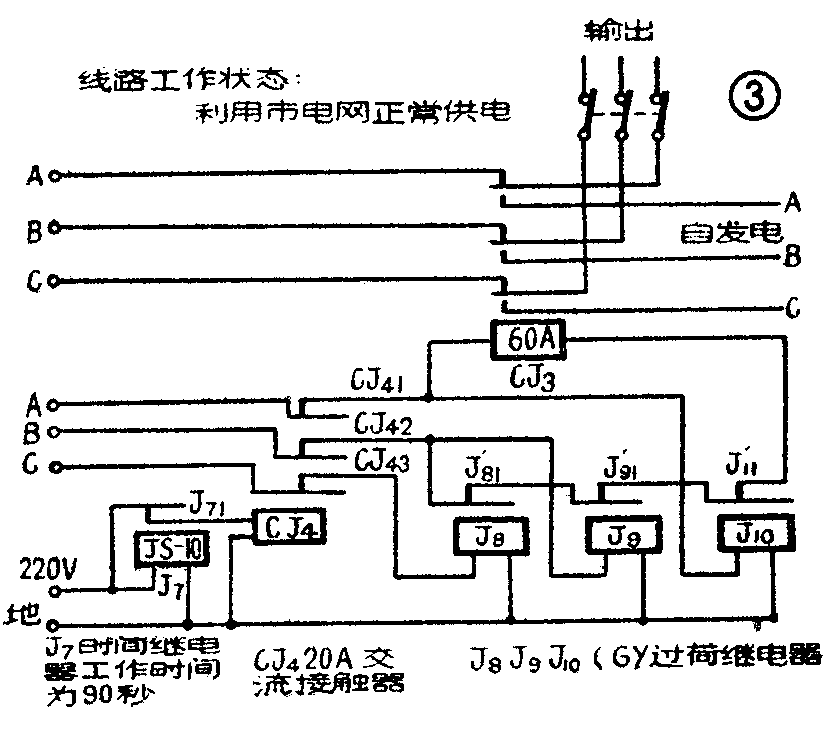

图3为保护电路的电路图。J\(_{7}\)是一个延时继电器，当市电送来后，经90秒钟J7才动作，常开接点J\(_{71}\)才接通，此时接触器CJ4动作，三组常开接点CJ\(_{41}\)、C42、CJ\(_{43}\)闭合，接通三相市电电源，使J8、J\(_{9}\)、J10先后相继动作，接点闭合。由于三个继电器的接点J′\(_{81}\)、J′91、J′\(_{11}\)是串联的，它们共同控制着交流接触器CJ3,所以当发生市电电网有一相断相后，J′\(_{81}\)、J′91、J′\(_{11}\)都会断开，使CJ3停止工作，其三组常闭接点仍将输出负载网路和自发电线路相接，保证安全供电。
图3中的交流接触器CJ\(_{3}\)就是图1中的CJ1，只是将图1中的CJ\(_{1}\)的线圈接线接成图3那样就行了。
元件选择及使用注意事项

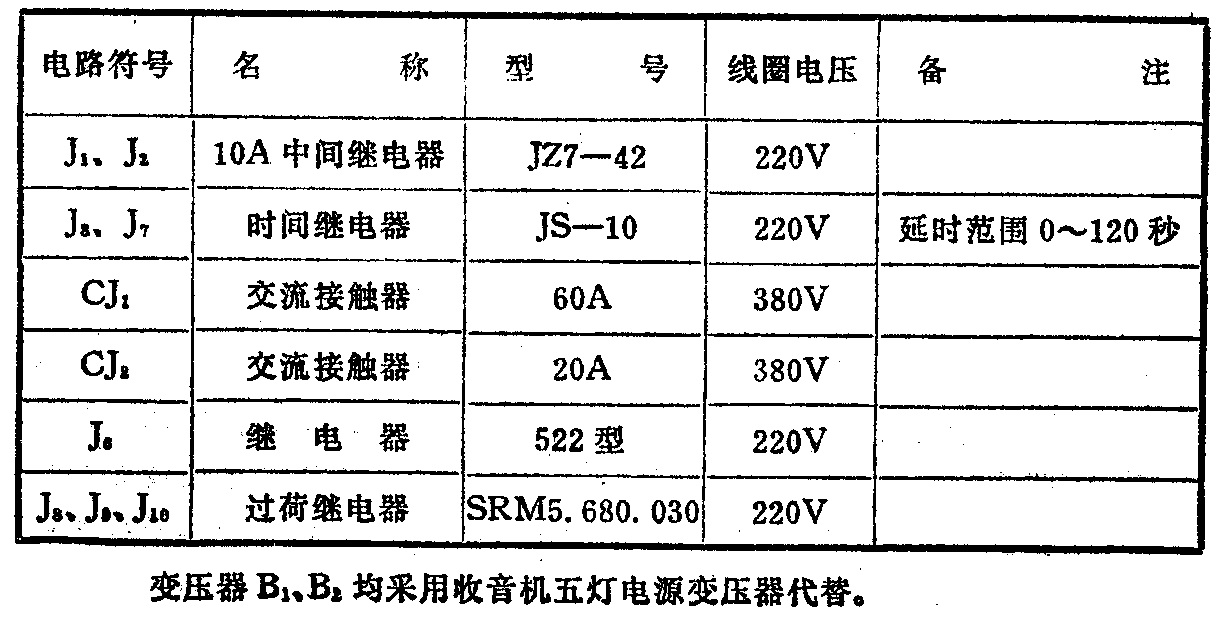

该装置中采用了一些继电器，它们的名称、规格和型号见附表。
使用中应注意事项：
①发电机的起动和停止，都是依靠市电来自行控制的，下班后应注意拉掉自动刀闸K\(_{1}\)，否则不需要用电时，市电一停，它也自动发电。
②人工停机时，必须先拉掉自动刀闸。
③工作中应经常观察机器的负载情况，不要使发电机过载使用。
④对机组应按规定进行技术保养。
⑤冬季应注意保温，关好门窗。（江都县人民广播站）
