74型超声治疗机是治疗脑血栓所致偏瘫病的一种医疗器械。经过两年多来的临床使用，表明疗效较好，而且使用简便，易于掌握，病人无痛苦感。此外，对于眼底出血，视神经萎缩、视网膜炎、乳腺炎、坐骨神经痛、美尼尔氏症等疾病也有一定疗效。
构造及工作原理：
74型超声治疗机由超声换能器、高频振荡器、电源三部分组成。

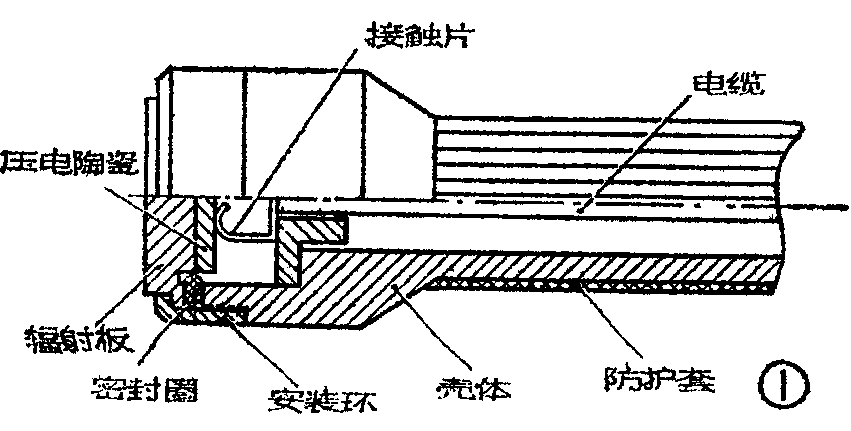

超声换能器（以下简称换能器）的作用是将高频电能转换为同频率的超声能。结构如图1所示。电声转换元件是压电陶瓷锆钛酸铅，它与厚度为半波长（或其整数倍）的合金铝板粘在一起，组成统一的振动系统，称为辐射板。锆钛酸铅的另一面是空气介质，这种结构使它在水介质中形成单向辐射，与双面辐射相比具有较高的电声转换效率。
当在压电陶瓷片的两端加上交变电压时，它的厚度使产生伸长与压缩。它的电声转换效率不仅随压电材料而异，而且随施加给它的电振荡频率而变化。只有当外加电振荡频率与压电材料的同有机械振荡频率相一致时，它才具有最高的电声转换效率。

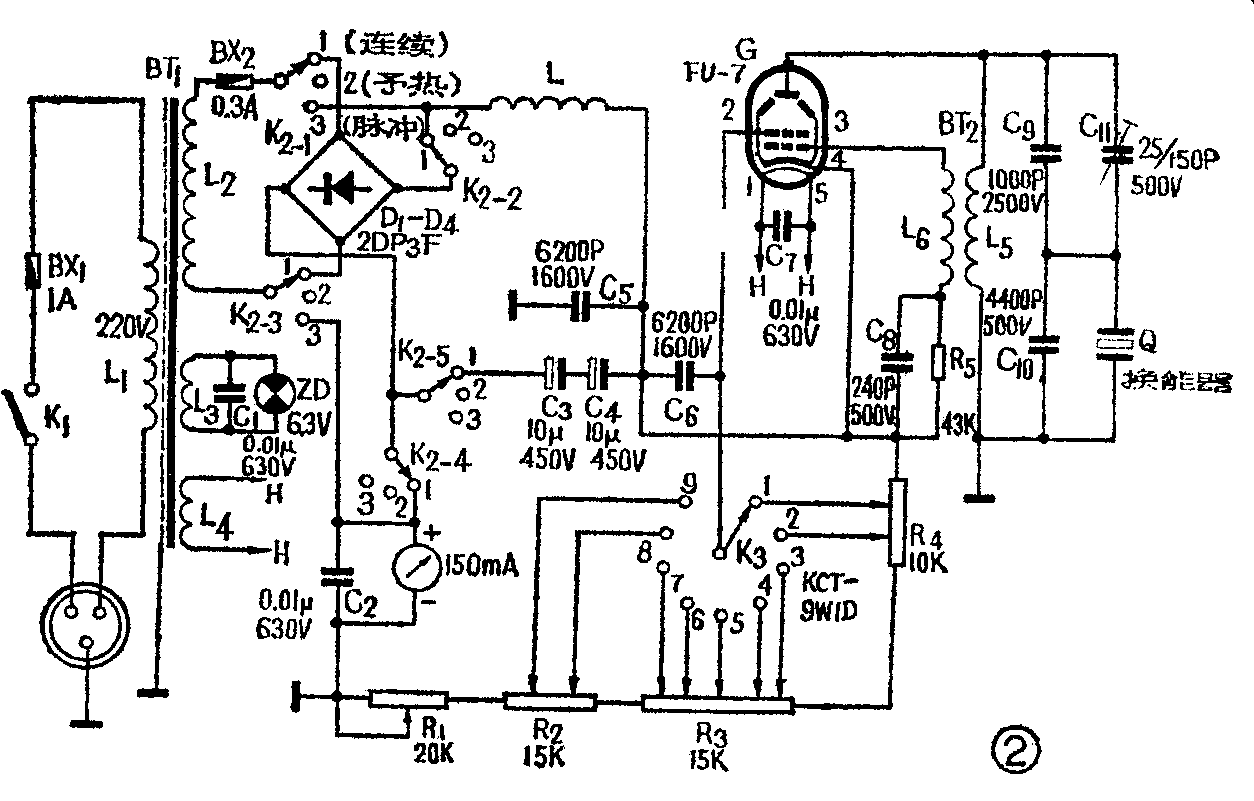

本机电原理图如图2所示。为了满足临床需要，设计有“连续”和“脉冲”两种工作状态及九种声强输出。振荡器采用变压器回授式振荡线路，振荡频率由BT\(_{2}\)的初级线圈电感L5 、电容C\(_{9}\)、C10、C\(_{11}\)和换能器的等效电容所决定。用C11调整振荡器频率，使与换能器的工作频率一致，以取得较高的电声转换效率。电阻R\(_{1}\)、R2、R\(_{3}\)、R4接于振荡管FU－7阴极与零电位之间，由安装在上面的九个分压卡引出九种电压，通过声强开关K\(_{3}\)接至帘栅极，控制九种不同声强输出，声强输出从0.5瓦／厘米\(^{2}\)到2.5瓦/厘米2分九档可调，每档改变0.25瓦／厘米\(^{2}\)。在电路中采用扼流圈L以阻止高频能量进入电源变压器。电源变压器BT1铁心采用D\(_{42}\)型矽钢片，心柱截面积38×42毫米2， L1用φ0.51毫米漆包线绕732匝,L\(_{2}\)用φ0.31毫米漆包线绕1885匝，L3用φ0.47毫米漆包线绕23匝，L\(_{4}\)用φ0.67毫米漆包线绕23匝。振荡线圈BT2，空心胶木骨架φ75×85（毫米），L\(_{5}\)用φ1.3毫米高强度漆包线密绕22匝，L6用φ0.59毫米高强度漆包线密绕23匝。L\(_{5}\)、L6之间间隔8毫米。

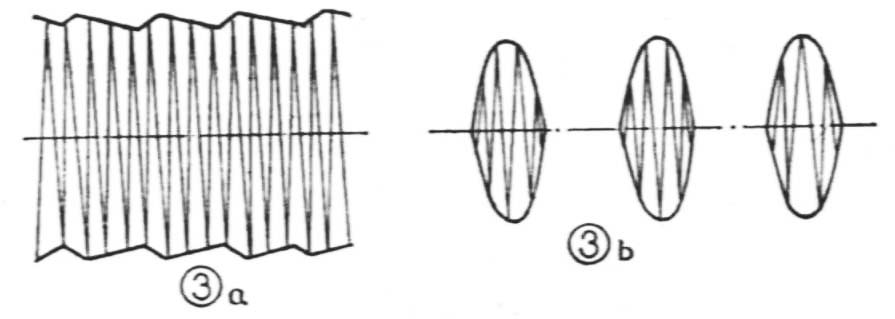

当工作状态开关K\(_{2}\)置于“连续”档时，电源变压器次级L2上产生的电压，经由整流二极管D\(_{1}\)— D4组成的桥式整流器整流，滤波电容C\(_{3}\) 、C4 滤波，得到约负700V的高压加至振荡管FU－7的阴极。在连续工作状态时，从换能器辐射出的超声波是频率为800千赫的连续正弦波，如图3a所示。
当工作状态开关K\(_{2}\)置于“脉冲”档时，桥式整流器与电源变压器次级高压绕组L2断开。这样50赫的交流高压直接加到振荡管FU—7的板、阴极之间。在正半周时间内，FU— 7工作，从换能器辐射出的超声波是被50赫正弦半波所调制的800千赫正弦波，波形如图3b所示。
在“脉冲”工作状态输出声强的峰值和连续工作状态时输出声强的峰值相同，而平均值则约为同档“连续”工作时所输出声强值的三分之一。
毫安表所指示的是整机直流电流值，它的大小与输出声强的变化规律相一致，但并不确切反映声强值。
调整：
机器安装焊接好后，检查电源变压器对机壳的绝缘电阻，应不小于100兆欧。接通电源预热，在“连续”状态测FU－7各管脚电压。
将换能器放入超声功率计中，用示波器观察输出波形，“连续”档与“脉冲”档输出波形应分别如图3a、3b所示。然后置于“连续”档，声强开关K\(_{3}\)置于2.5瓦／厘米\(^{2}\)，调整C11使输出声功率最大且工作频率稳定。调整9号分压卡，使此档声功率在指标范围内，紧固9号分压卡。如此逐次调整其它各分压卡。
在2.5瓦／厘米\(^{2}\)输出情况下，连续工作4小时后，复查各项指标。
使用：
应该经常用声功率计校验机器输出量，在无声功率计情况下，可用下述方法粗略估计机器是否正常。
a、用面板上的电流表指示判断：将换能器辐射头置于有吸声材料的清洁水中（注意勿将换能器尾部置于水中以免进水损坏），在“连续”、2.5瓦／厘米\(^{2}\)档时，毫安表指示约85～95毫安（各机之间有差别），水中应能看到波动。当声强逐次转到0.5瓦／厘米2时，毫安表指示也逐档降低，水中波动也逐档减弱。到0.5瓦／厘米\(^{2}\)时，毫安表指示约50～60毫安。
b、用超声雾化现象判断：将换能器辐射面向上平置，表面上保持清洁冷水，在“连续”、 0.5瓦／厘米\(^{2}\)时，水应有波动，当声强增到1.0瓦／厘米2时，辐射面上的水开始产生超生雾化（类似水蒸气，但不是热作用而是超声作用所致），随着声强增大，辐射面上形成的水柱增高，雾化现象亦强烈。
机器工作时，不允许辐射面暴露于空气中，以免换能器过热而损坏。需要在治疗部位涂以液体石蜡或其它接触剂。
“预热”为防止FU—7过早损坏，不应省略不用，依治疗需要遵医嘱选择“脉冲”或“连续”档，以及声强输出量。达到治疗时间后，将开关K\(_{2}\)扭到“预热”档再关掉电源。
换能器辐射面与治疗部位需密切接触，换能器严禁敲打碰撞，使用一段时间后可将辐射头拆开，用酒精清洗。换能器面磨损较大后会造成输出量的改变，一般磨损超过0.5毫米时最好更换辐射板并重新校正声功率。
本机由于换能器直接串接在板极回路中，为了保证使用安全，采用阳极接地，故使用时电源应配用三芯插座，接地线要接好。
本机声强输出受电源电压波动影响较大，有条件的单位最好使用稳压电源。
一般故障及原因：
1．无声功率输出、毫安表无指示。可能是保险丝熔断、FU－7损坏或者分压电阻R\(_{1}\)开路。
2．无声功率输出、毫安表指示出正常值小。可能是换能器电缆插头未插好、输出电缆内部断线、换能器晶片损伤或粘结层损坏。
3．自0.5瓦／厘米\(^{2}\)到某档无声功率输出、毫安表指示为零，其余各档输出与2.5瓦／厘米2档时相近。可能是R\(_{2}\)～R4电阻之间有脱焊处或某个电阻开路。
4．各档毫安表指示及声功率输出均和2.5瓦／厘米\(^{2}\)时相似。这是因为分压电阻R\(_{4}\)上1号分压卡与负压端开路。
5．毫安表指示明显增大、声功率输出明显降低。可能是C\(_{3}\)、C4严重漏电或换能器进水了。
6．开机就烧保险丝。可能是高压对地短路或是保险丝管座绝缘不良。（洛阳无线电厂 李振中）
