大家都知道，装修收音机时利用信号发生器，调整、检查既方便又快。同样，在装修电视机时若用一个简单的电视信号发生器对电视机先进行粗调，就可以随时测试，不受电视台发送信号的时间限制。电视信号发生器有很多种，我们这里介绍一种由晶体管组成的电视方格信号发生器。

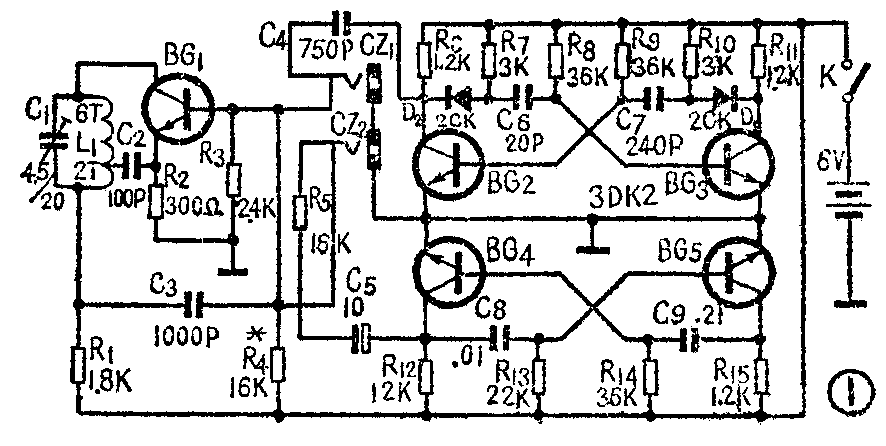

电视方格信号发生器的线路如图1，它是由三部分组成的。其中BG\(_{1}\)、L1、C\(_{1}\)、C2、C\(_{3}\)组成高频振荡电路，产生57.75兆赫的高频信号作为载波。BG2、BG\(_{3}\)与BG4、\(_{B}\)G5分别组成两组多谐振荡器，BG2、BG\(_{3}\)一组产生频率为电视机行频15625赫的m倍的脉冲信号；而BG4、BG\(_{5}\)一组产生频率为场频50赫的n倍的脉冲信号，这两组脉冲信号对57.75兆赫的高频载波进行调制，调制后的高频调幅波（方格信号）由L1、C\(_{1}\)组成的振荡回路发射出去供调整电视机。

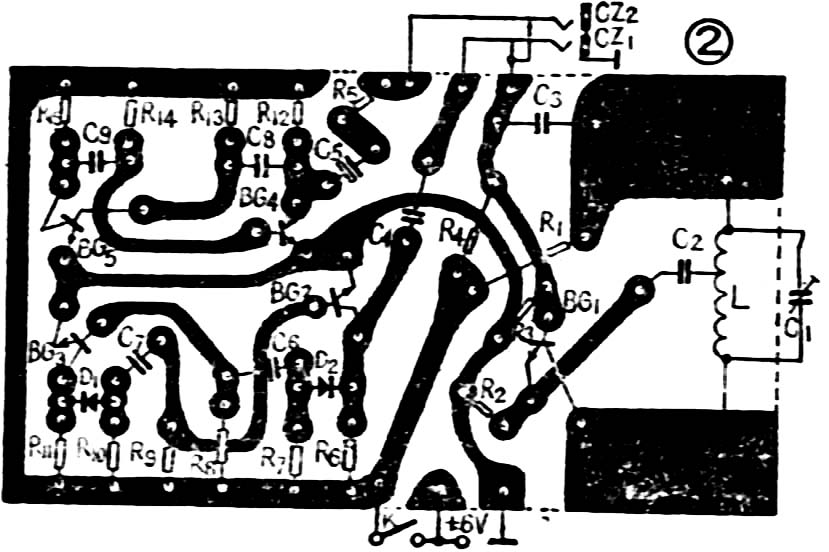

此方格信号发生器装配很方便，把所有元件装在一块4×7cm\(^{2}\)的小绝缘板上，在绝缘板上打出小孔，将元件插入后把引线在板的背面压平，直接利用引线进行焊接。个别接线较集中的点可以打上空心铆钉再焊。若要制作印刷线路，可参照图2的线路（此图与实物为1∶1）。
晶体管全部选用3DK2，经实验其它型号的高频管、开关管等也能胜任，但BG\(_{1}\)管的特征频率应选fT大于200兆赫的管子如3DK3、3DK4、3DG6C、3DC11等，只要β大于30通常就可起振。这里多谐振荡器采用不对称形式，故三极管不必配对。
线圈L\(_{1}\)用直径为1mm的铜线在直径为8mm的圆棒上密绕8圈，松手后直径约10mm，然后再拉长到约15mm左右即可。电容C1用它自己的引线穿过小孔扣在绝缘板上，再将绕好的空心线圈焊在C\(_{1}\)两端。
调试时先从高频振荡级开始，调整R\(_{4}\)使BG1的集电极电流为1～1.5mA，这时把电压表接在R\(_{1}\)两端，应有1.8—2.7V的读数。这时用手摸L或C1，若电压表指示明显减小，说明电路已起振，若电压表指示没变化，应检查连线是否正确，或把L两端倒接。另外有的管子频率特性不好或放大倍数太小也影响起振，这时可更换管子。
调试多谐振荡器时，先将电容C\(_{6}\)、C8焊下，这时各管应处于饱和状态，测试集电极、发射极电压应在0.1—0.4V范围内。若管子未饱和，应重新调换β值高些的管子，另外管子β值大亦可提高方格图象的灵敏度。只要静态调试得合适，接上电容后线路应能正常工作。
三个振荡器全部工作后，开始校准它的工作频率，以确定格子图象。校准时先用一台工作正常的电视机，通过调试使它能稳定地收看，就不再动它的旋钮了。若方格信号很强，可拔去电视机天线，在电视机的外接天线插孔中接一根一米左右长的软线，并把这软线拖在信号发生器线圈附近。接通信号发生器的电源，用绝缘解锥慢慢地调节C\(_{1}\)使电视机屏幕上出现格子图象，再微调C1使线条清晰。改变电容C\(_{7}\)、C9可以分别改变水平、垂直线条的数目，即改变了行频与场频的倍数m、n，C\(_{6}\)、C8的大小决定了组成格子的线条粗细，它们的容量越大线条就越少、越粗。调试时可以换用不同大小的电容，尽量使格子方正且线条粗细相等，一般使水平、垂直线条在10条左右就可以了。我们调试时是水平为8条线条，垂直为12条线条。格子数目定下来之后，为了便于记忆可把方格画在纸上，然后把它贴在方格信号发生器上，作为标准图供调试电视机用。如果格子图象的水平，垂直线条亮度相差很大，可相应改变耦合电容C\(_{4}\)、C5使亮度均匀。二极管D\(_{1}\)、D2及电阻R\(_{7}\)、R10是用来改善振荡器的脉冲波形的。信号发生器调整好以后就可以使用了。
使用时先将信号发生器电源接通，从插孔CZ\(_{1}\)中引出垂直线条，将它加在自制电视机的视放级，在屏幕应出现垂直线条，如呈现的垂直线条数目比电视测试图的多，说明电视机的行扫描频率偏低，若呈现的垂直线条数目比测试图的少，说明电视机的行扫描频率偏高，这时可调节电视机的相关元件，使呈现的线条数目与标准图一致，就把行扫描频率调准了。同理再调整电视机的帧扫描频率。另外从线条的分布均匀与否，可以确定电视机扫描线性的好坏，线性不好时，呈现的格子线条会挤在一起。如果屏上图象不能很好地稳定，就要检查同步电路。
电视机的高频放大及检波级装好后，也用一根软线插在被调电视机的天线孔内，软线的另一端靠近信号发生器，调节电视机的高放调谐电容或线圈电感，使屏上出现格子信号，然后反复调节各级，使屏上信号最强。若信号过强不便于观察时可把拖线远离信号发生器。
自制的电视机经过用信号发生器粗调后，接上天线就可以很方便地收到电视台信号进行细调。（陈鹏飞）
