防止晶体管扩音机烧管的几个措施

晶体管扩音机容易发生损坏功放管的故障，为了解决这个问题，我们在生产这类扩音机时，采用过下述一些简单的措施，实践证明是非常行之有效的。

实际工作中，可只做下面两次简单测试，虽不太精确，但已能满足要求。

1．在扩音机的最高电压和晶体管可能达到的最大电流的条件下，测量管子有无击穿趋势。

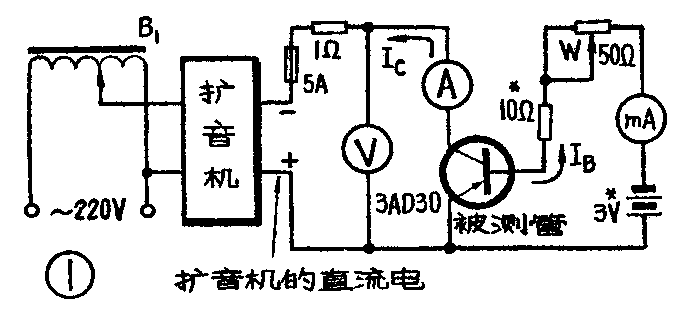

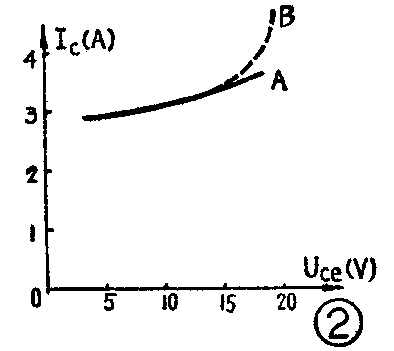

测试电路见图1。测试前先将调压器B\(_{1}\)调至零，然后通电，调节调压器使电压表指示到2～3伏，然后调整电位器W，使Ic达到所需要的电流值（例如3安）。这时记下I\(_{c}\)和IB。只有I\(_{c}\)和IB都大体相同的管子才能配对或并联使用。再迅速扭转调压器手柄，使电压表达到所要求的电压（例如17～18伏），同时密切注意I\(_{c}\)的变化（见图2），图中特性曲线B有击穿趋势，不能做功率管用。为避免测试当中烧坏管子，动作应迅速，加电压时间不应超过1秒，而且应注意功率管与相应的散热器要接触良好。我们在做这项试验时，一般能淘汰2％左右的管子。

2．二次击穿的考验。

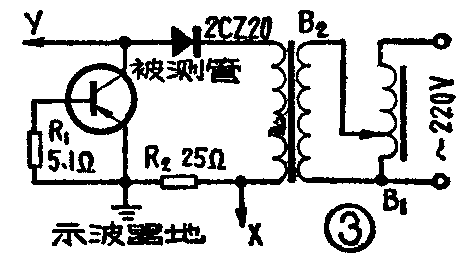

测量电路电图3。B\(_{1}\)为调压器。B2为隔离变压器，其作用是防止操作触电。图中的二极管2CZ20是为了削去交流正半周。I\(_{c}\)流过R2，使R\(_{2}\)两端的电压与Ic的变化成正比。因此，测量时将x端接示波器x轴输入端，y端接示波器y轴输入端，旋动调压器使电压由零逐渐增加，则在示波器荧光屏上就会显示出I\(_{c}\)～Uce的特性曲线（见图4）。要求在U\(_{ceR}\)不低于扩音机电源电压三倍的情况下，管子不产生二次击穿现象，例如图4中的1、2、3、4。图4中5～16易产生二次击穿，均不宜做功率管。图中5、6、7、8、12、14伴随有高频振荡，可用中波机接收。

上述测量应分别于25℃和75℃两种情况下进行。根据我们的经验，前者约淘汰10％，后者较少。

扩音机的电源电压降低到17～18伏以下使用（无输出功率时也不应超过此值），实践证明效果较好，扩音机烧管的现象大为减小。对于现有的晶体管扩音机，可将电源变压器次级线圈拆掉一些，使其直流电压降到17～18伏以下。使用中应装好电源保险丝，且保险丝不能太粗。

对于无示波器的同志，可只用办法1选管，在有JT—1（或QT—4）型晶体管特性图示仪的条件下，对下列参数应进行严格挑选：

BV\(_{ceo}\)——应大于电源电压1.5倍以上。

BV\(_{ceR}\)——应大于电源电压2～3倍以上（R=15欧）。

I\(_{b}\)——在给定Uc及U\(_{be}\)条件下的基极电流值。

β——根据设计要求选择。

在扩音机做双管推挽输出或多管并联后推挽输出时，对功率管必须作配对挑选。原则是输入、输出特性基本上相近为宜。即甲管β与I\(_{b}\)的乘积与乙管β与Ib的乘积之差越小越好。同一臂中并联管子的差要比两臂之间的差小。每只管子的基极均应加一个4～5.1欧的电阻。

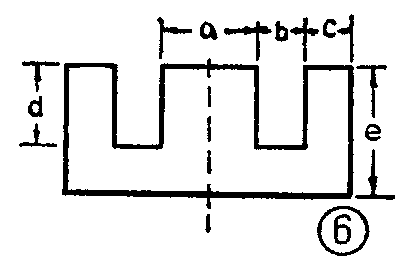

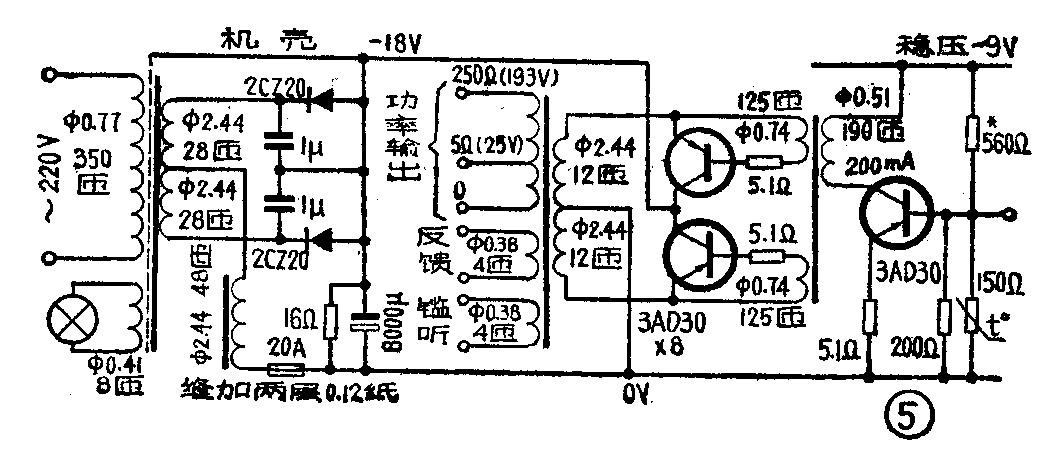

这里介绍一种150瓦晶体管扩音机末级和电源级的参考电路（如图5）。图中功放管的集电极和整流管的负极均与机壳相连，目的是为了散热良好。电路中各变压器的数据见图6和表1。（河南省鹤壁市无线电六厂 徐业林）
