5.低放部分，通过R\(_{17}\)和R22、R\(_{29}\)分别对BG5和BG\(_{6}\)加入较深的负反馈（约14分贝），以减少来自低放级的失真，改善音质。

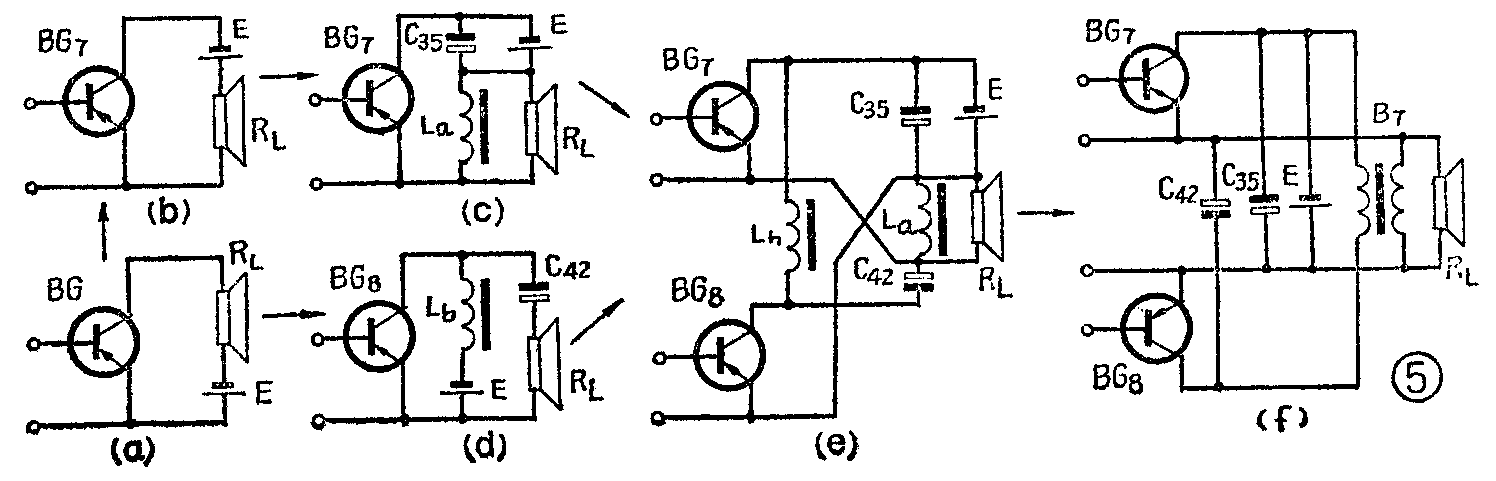

6．功率放大级使用了适宜用低电压工作的“并联推挽”电路，其工作原理如下：图5a是普通变压器推挽电路的单管工作原理图。负载R\(_{L}\)和电源E相串联，可以互换位置，如图5b。由于电源内阻会对交流成分产生损耗，而负载RL（扬声器）的直流电阻又将对直流供电造成限流。这些都会使电源效率下降。因而在E和R\(_{L}\)上分别并联以电容C35和电感线圈L\(_{a}\)，如图5c所示。C35的容抗很小，可以使交流成分免受电源内阻的影响；L\(_{a}\)的感抗很大（与扬声音圈的感抗相比）而直流电阻却很小，可以保证电源畅通地流过La向BG\(_{7}\)供电，对输出的交流信号又不致产生分路。可见C35和L\(_{a}\)的增设仅仅是为了提高电源效率，并不影响工作。
另一方面，如果将图5a改为LC（电感、电容）耦合电路，即可得出图5d。L\(_{b}\)为电源提供直流通路，对交流信号阻力很大，C42为输出交流信号提供通路，而阻止直流流通，与常见的RC（电阻、电容）耦合电路原理相似，不过效率高些而已。
将图5c和图5d合并，就成为图5e的推挽电路。这时BG\(_{8}\)的输出通过C42与BG\(_{7}\)的输出相并联，即两管的总输出阻抗是并联的，数值很低，可以直接用扬声器作负载，与无输出变压器（OTL）电路的交流回路相似，因而具有电源效率高、频响和相位特性较好等优点。在两管的直流供电回路方面，它们各自通过直流电阻很小的电感线圈（La和L\(_{b}\)）并联于电源E，故工作电压近似于E，这又与通常的变压器推挽电路的直流回路相仿，所以同样具有电源电压利用率高和输出功率较大的长处。
最后，将L\(_{a}\)和Lb绕在同一铁心上用B\(_{7}\)来表示，就构成图5f所示的本机功率放大级电路。只要按图中同名端的接法，两管工作将互不影响。由于两管的交、直流回路都是并联接法，故我们称之为“并联推挽”电路。应该指出的是：B7在这里仅仅起低频扼流圈的作用，与通常担任阻抗变换和传递功率的输出变压器的作用完全不同。制作工艺也因而简单得多了。
此电路的输出功率可以简单估算如下。由于每管的输出电压峰值近似等于电源电压E，有效值将为E/\(\sqrt{2}\)，因此最大正弦波输出功率为
P\(_{0}\)≈(E/\(\sqrt{2}\))\(^{2}\)/RL=E2/2R\(_{L}\)
当E＝1.5伏、扬声器阻抗R\(_{L}\)=8欧时，
P\(_{0}\)≈1.5\(^{2}\)／2×8＝0.141瓦=141毫瓦。
由于功放管的饱和压降及B\(_{7}\)的直流压降，实际上输出电压的峰值比E低0.1～0.2伏。实测结果是（单独低放部分）：不失真功率110～127毫瓦；最大输出功率180～220毫瓦；频率响应不劣于150～8000赫；电源效率不小于60％。
三、结构特点
本机采用一节1号大电池供电，便于更换。采用3寸口径扬声器，放声较宏亮。为了增进接收效果，还选用长度160毫米的磁性天线棒和长约700毫米的拉杆天线。还附有短波展阔频率微调装置（调谐旋钮中心的小旋钮）和耳塞插孔。全机体积为685立方厘米，仍属袖珍式（标准规定：≤700立方厘米的均为袖珍式）。
为了便于安装和维修，印刷电路板上还印有相关元件的符号和数据。
四、线圈及变压器数据

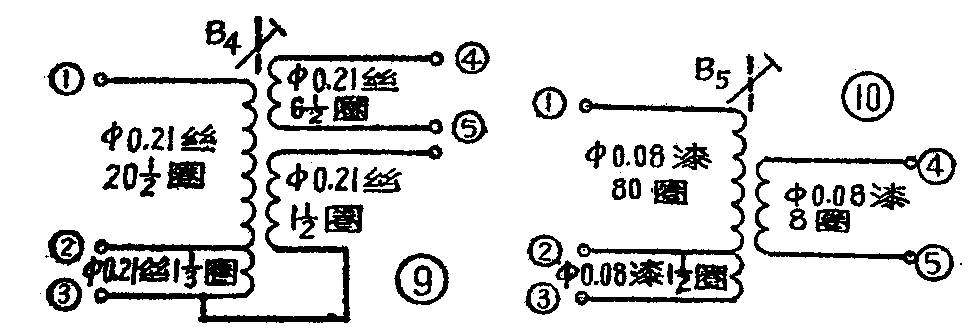

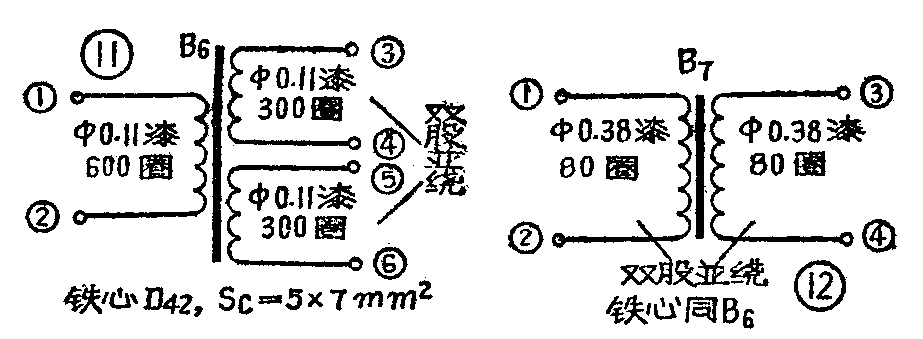

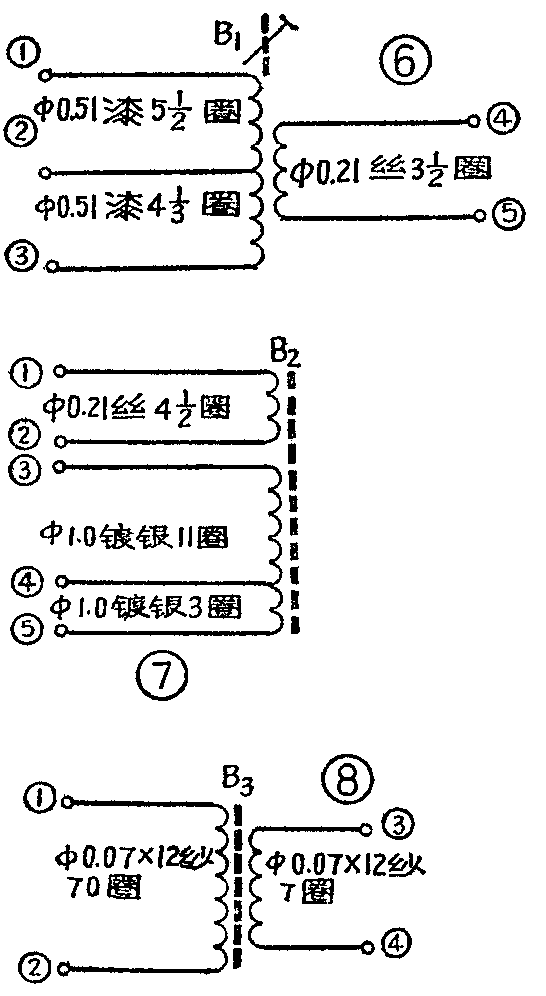

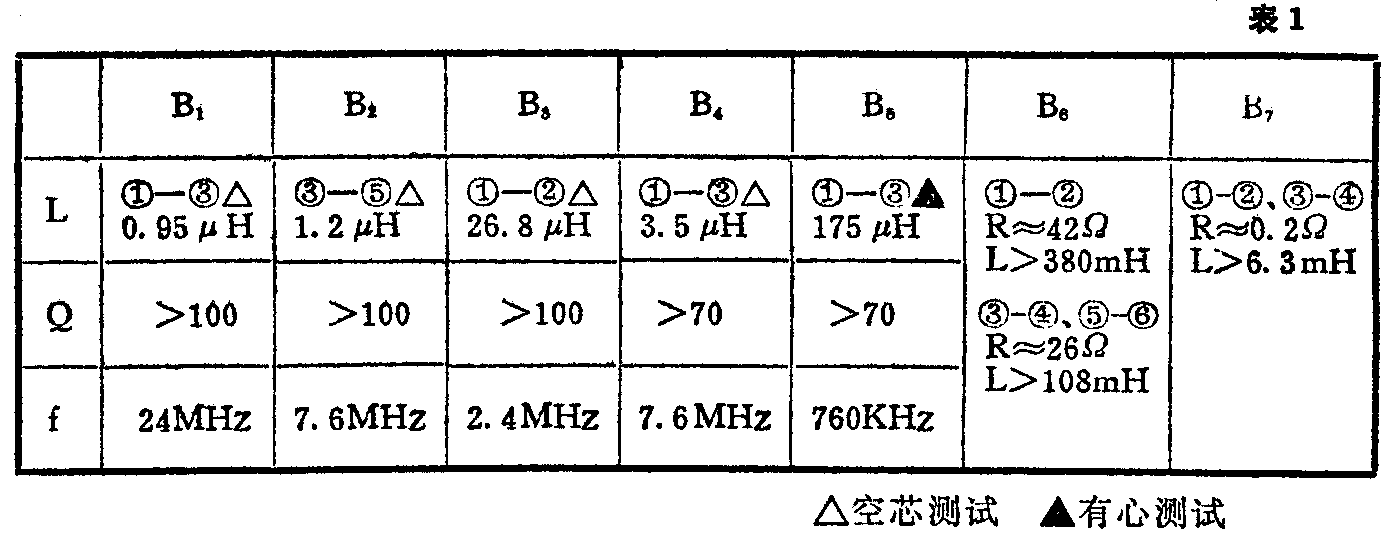

各线圈及变压器的绕制数据见图6～图12，它们的测试参数见表1。
中频变压器采用成套现成制品。BZ\(_{1}\)用TTF—2-1（白色）；BZ2用TTF－2-2（红色）；BZ\(_{3}\)采用TTF-2-9（蓝色）。
五、测试调整
1．调试前首先应保证整机静态电流正常（18～25毫安），D\(_{3}\)两端电压约为0.7伏；C37两端电压约1.2伏。然后参照表2调整各管工作点。这可测量各管相关元件两端的直流电压，对照该项数据，就可以检查各管的工作点是否正常，因此比较简单迅速。此项测试宜用具有0.5伏直流量程且灵敏度为20000欧／伏的万用表，否则不易准确。
2．调整中频和各波段频率覆盖、统调时，先校准中频，然后按中波、短波Ⅱ、短波Ⅰ的顺序进行拉覆盖和统调。
六、常见故障检修
1．电子滤波器故障：正常情况下，在接通电源后，约经过1～2秒延时，电子滤波器的输出（C\(_{37}\)两端）电压才能升到1.15～1.22伏。这是由于滤波的时间常数较大所致。C153型机不是一开就响，而要延时1～2秒才能工作，原因即在此。
如果接通电源后，此电压上升太快或者偏高、偏低，都属不正常。收音机这时可能出现无音、灵敏度低或短波高频端啸叫等现象。除滤波器输出电路出现短路或开路，可能影响电压外，还可能是BG\(_{9}\)损坏；R27、R\(_{28}\)断线或虚焊，以及C38、C\(_{39}\)失效或接地电路断线。
2．稳压电路故障：D\(_{3}\)两端电压的正常值应为0.67～0.72伏。此电压过高，将出现整机电流偏大，收音机因而灵敏度过高、啸叫或噪声增大。通常是D3内部断线或脱焊所致。如果此电压过低或者等于零，则出现整机电流偏小，收音机的灵敏度低或者无音，通常是D\(_{3}\)接脚相碰，稳压电路上元件或引线短路；或者是电子滤波器输出引至R19的连接线开路或R\(_{19}\)脱焊。
3．功放故障：耳塞插孔及扬声器的连接线断开后，常易接错，以至造成无音、音量不足、失真度增大或整机电流过大等故障。当整机电流过大时，还可能是B\(_{7}\)的引线与外罩相碰。
4．中放故障：常见故障是整机灵敏度低，经检查发现BG\(_{3}\)的集电极电流偏大，调整偏流元件W1仍无法达到规定值。此问题涉及的元件及电路范围较宽，除了BG\(_{3}\)的Iceo过大及BZ\(_{1}\)、BZ2内部短路等元件故障外，当BG\(_{1}\)集电极通往电源（负极）的直流电路中出现开路时，电源将由R9和D\(_{1}\)（这时正好顺向导通）通往BG1集电极，R\(_{9}\)上将同时流过BG1和BG\(_{3}\)两管的集电极电流，反映在R9上的直流压降会高于正常值，也会给人以BG\(_{3}\)集电极电流过大的假象。只要断开D1就可以查出故障所在。此外，当R\(_{13}\)至BZ1次级间的连接线开路，或者R\(_{14}\)、D2及BZ\(_{3}\)次级至地的回路中出现开路时，相当于BG3基极下偏流电阻开路，也是造成BG\(_{3}\)集电极电流调不小的原因。检修中特别在更换BG4以后，要注意不宜用β过大的管子或者将它的集电极电流调得太大，否则将可能出现自激。
5．本机振荡部分故障：由于整机电压低，比较容易出现停振的故障。当各波段均停振时，应检查BG\(_{2}\)各级电压是否正常、BG2是否损坏及波段开关接触或连接线是否完好。当中波段停振时可能是C\(_{3}\)0与C38相碰，C\(_{28}\)容量不足或断线；短波段停振时则可能是C28、C\(_{24}\)与拉线电容C27相碰。（广西壮族自治区柳州市无线电二厂）
