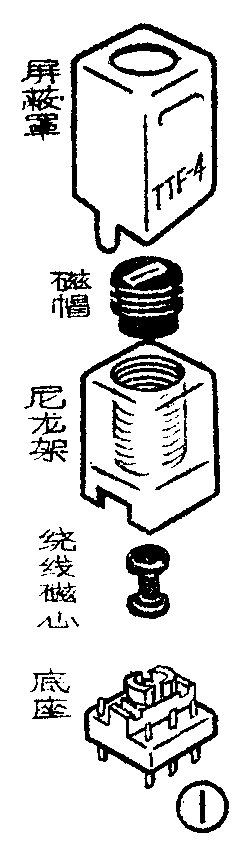

中频变压器是超外差收音机中不可缺少的部件之一。图1是小型中频变压器的结构图。图中底座是用来固定绕线磁心的，磁帽装入尼龙架内，并与尼龙架一起罩在绕线磁心上。整个部件安装在金属屏蔽罩内，屏蔽罩上面留有调节孔，调节磁帽可以改变磁路的间隙，从而达到调节电感量的目的。

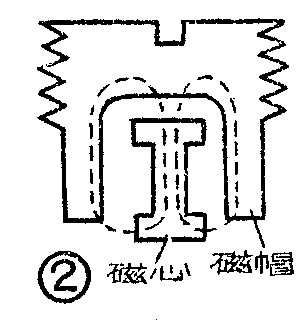

中频变压器中的磁帽和磁心都是磁性材料制成。它们的导磁率很高，比空气要大数百倍。磁心上绕有线圈，它与磁帽构成磁路，磁力线通过磁心的中心和罩在外面的磁帽构成了磁回路，如图2所示。由于中频变压器的线圈绕在磁心上，又是闭合磁路，这样的结构，要使线圈达到一定的电感量，线圈的匝数比其他结构的少得多，从而缩小了中频变压器的体积，也减小了线圈的损耗，提高了线圈的品质因数Q值，这对于满足收音机的灵敏度和选择性来说是十分有利的。
中频变压器的外壳是一个金属蔽罩，它的作用是防止外界电磁场的干扰和本身高频电磁场干扰别的元件。但是一般线圈采用金属罩也有不利的地方。这是由于高频磁场在屏蔽罩上会产生涡流，它减小了线圈的磁通和电感量。与此同时，屏蔽罩所消耗功率增加了，使线圈的等效电阻加大。线圈电感量的减小和等效电阻增加会造成线圈品质因数Q值下降。此外，线圈各匝与屏蔽罩之间会产生附加电容，成电路工作不稳定。上述不利影响，如果采用了磁帽和磁心组成的闭合磁路之后，可基本上消除，因为这时磁通主要集中在磁路上，使屏蔽罩上感应产生的涡流大大减小，从而减小了屏蔽罩对线圈的影响，同时磁帽罩在线圈外面还具有磁场屏蔽作用。
另外，当收音机中频回路偏离465千赫中频频率时，调节磁帽，改变磁路间隙就可以改变线圈电感量，使回路谐振在中频频率上。
由上可知，中频变压器中装上磁帽和磁心之后，提高了电气性能和工作稳定性，缩小了体积，同时还具有磁场屏蔽作用，调整回路频率也十分方便。因此小型中频变压器都装有磁帽和磁心。（傅吉康）
