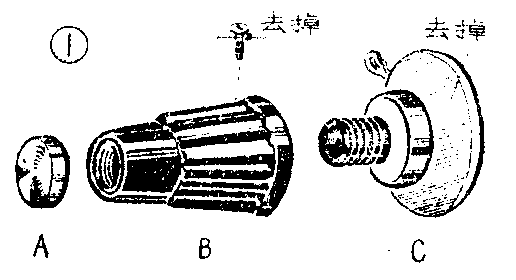

找一个大号牙膏盖(内径约为12mm),再找一个废的大型电位器,取下它上面带螺纹的部分(称它为铜管)。如图①所示,将铜管对准牙膏盖的口,用电烙铁加热铜管,使铜管按入牙膏盖内。用手摇钻在牙膏盖上打一个2mm的小圆孔,手摇钻的钻头一直打穿铜管,并用M2.5×0.7的丝锥攻丝,然后找一个M2.5×0.7的螺钉,把它的圆头锯掉,并在端面上开个槽,用螺丝刀将小螺钉旋进小孔。再找如图1(A)所示形状的带色的有机玻璃或塑料板,用牙膏抛光后接入牙膏盖的另一端,这样一个美观的小旋钮就制成了。

图1
图1 🔍原图 (516×280)
图2
图2 🔍原图 (522×241)

如果没有钻孔的工具,也可用另一种方法来固定电位器旋柄。如图②所示,在铜管上开个槽,插入一个山字形的铁片或铜片,然后再用电烙铁将铜管按入牙膏盖内。(徐汉泉 黄宏章)
