电视机的安装

电视机安装的合适与否，直接影响到电视机重现图象的质量和伴音效果，为此，本文简单地介绍一下电视机的天线、馈线及其安装的基本知识。

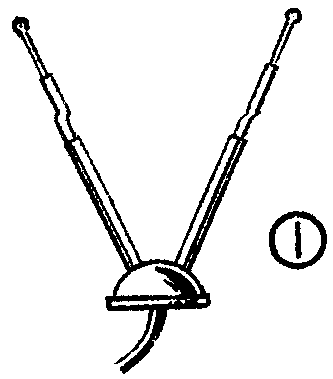

电视机天线的作用是接收电视信号，该信号通过馈线送到电视机中去。常见的电视天线有机内拉杆天线、羊角拉杆天线（如图1所示）、半波振子式天线、折合振子式天线、三单元定向天线（如图2所示），另外，还有五单元、七单元等定向天线。从图2中可以看出，三单元定向天线是在折合振子或半波振子天线的基础上加了长短不同的两极天线棒组成的，在折合振子前面的天线棒叫引向器，它比折合振子稍短。在折合振子后面的天线棒叫反射器，它比折合振子稍长。折合振子、引向器、反射器都在同一平面内且互相平行。加了引向器、反射器后，提高了天线的正向接收能力（对着电视发射台方向的接收能力），使侧面和后面的接收能力减弱，因此具有“单方向性”接收能力，提高了天线的接收能力和抗干扰能力。同理，给折合振子加三个引向器、一个反射器，就成了五单元定向天线。对于半波振子式天线，它的阻抗为75欧；折合振子天线阻抗为300欧。

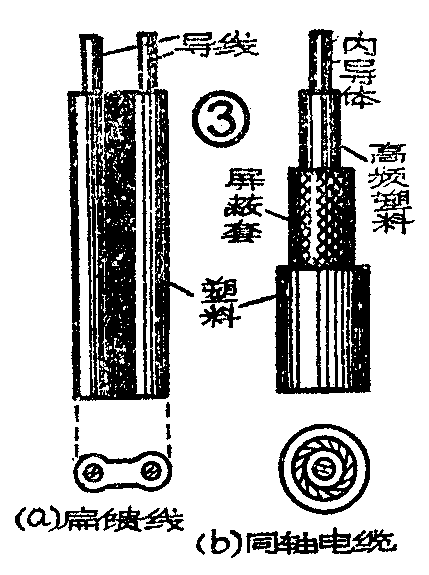

常用的馈线有两种，一种是平行扁馈线，一种是同轴电缆，如图3所示。扁馈线简单、易制、价格便宜、用得比较普遍。这种扁馈线的外皮是一层塑料，抗干扰性能较差，不如同轴电缆好。

每一种馈线都有它的“特性阻抗”，如扁馈线的特性阻抗为300欧，而同轴电缆为75欧。

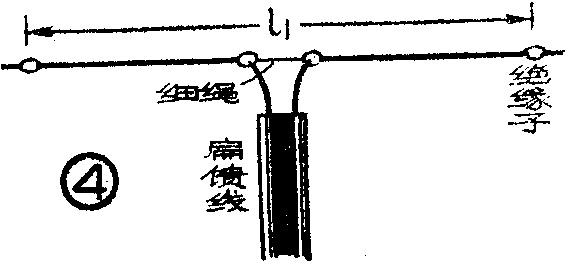

在使用电视机前，首先要根据用户距离广播电视台的远近确定采用什么形式的天线。比如在城市内且距电视发射台较近（约5公里以内），电磁波场强很强，可采用室内接收天线，如23厘米（9寸）显象管的电视机，通过调整机内拉杆天线的长度、方向，就可以达到良好的接收效果。若是35厘米（14寸）的电子管电视机，可采用羊角拉杆天线，通过调整两根拉杆天线的长度和夹角，使得图象、伴音都比较好。若用室内拉杆天线感到收看效果不满意时，可以用裸金属线或300欧的平行扁馈线作成简易半波振子式天线，如图4所示，两臂长度视接收频道的频率而定。安装时，注意把两臂用绳拉直。也可以作成折合振子式的简易天线。这种室内天线可以放在室内合适的地方，也可以放在室外。电视机在室内的放置一般通过实验决定，因为要考虑到电磁波在室内各处的反射。

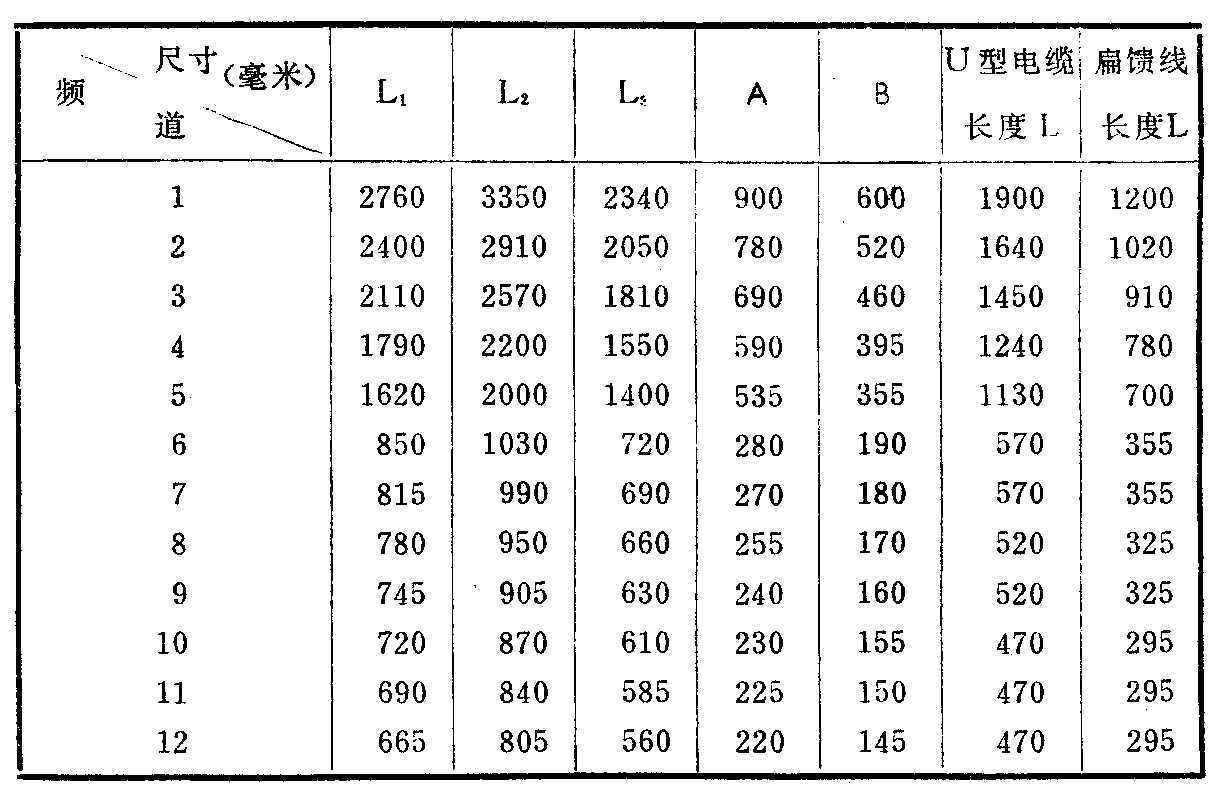

接收地点离电视发射台较远时，如15公里以内，可用半波振子或折合振子天线；15公里以外，多采用三单元定向天线；再远的地区就需要采用五单元、七单元定向天线或其它结构较复杂的天线。表中给出了半波振子、折合振子、三单元定向天线在1～12频道的尺寸。制作时，最好用直径d为10～20毫米的空心铝管或铜管，也可以用较粗的铜丝作，若嫌铜丝的机械强度不够，可用瓷绝缘子把它固定。在作折合振子时，S取80毫米，L取50～80毫米。

在架设室外天线时，首先选择合适的放置位置。比如距离电视发射台不太远且接收地点与发射台之间没有什么高大建筑物时，室外天线可以安置在屋顶或附近比较高的地方。架设天线时，应使它远离大面积的金属物和其它天线，远离街道以及各种干扰源：如高压线、电梯机房、电话线、各种内燃机、吹风机等。若在地形复杂的山区，由于电磁波在山间的反射，有时天线架得低些反而比架得高效果好，对准某个山头反而比直接对准发射台要好。所以选择室外天线的最佳位置及方向应根据接收的图象、伴音情况反复实验、调整，然后再固定下来，固定时要坚固可靠。每副天线都有一定的方向性，一般来说，某些方向对准电视发射台可获得最强的感应信号，如架设三单元等天线时，应把天线振子水平放置，并且让引向器对着发射台方向如图2中所标明的那样。架设天线时还应注意到架设与维修方便。

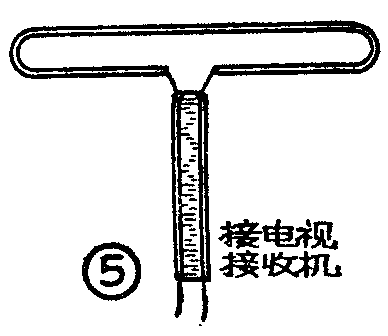

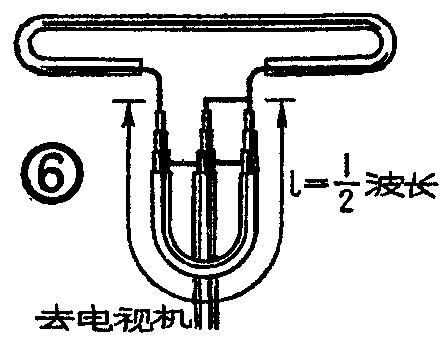

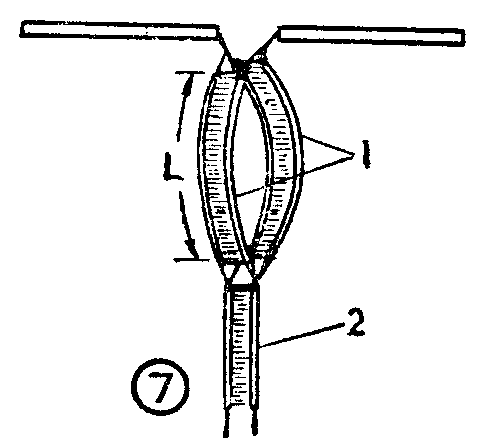

安装时，一定要保证天线、馈线、电视机三者的连接要正确。天线与馈线特性阻抗应相匹配，以保证天线收到的信号能量全部传送给馈线；馈线的特性阻抗需和电视机输入端阻抗匹配，以便于馈线送来的信号能量完全为电视机输入端所接收。除了匹配问题外，还要注意到天线、馈线、电视机输入端的平衡与不平衡的转换问题。一般来说，天线对地是平衡式的，目前国产电视机输入阻抗多为300欧平衡式的，而300欧的平行扁馈线是平衡式的，75欧的同轴电缆为不平衡式的。在连接时，如用300欧姆的平衡式折合振子天线，配用300欧的平行扁馈线，可将扁馈线用香蕉插头直接插到电视机的300欧的插座中，如图5所示，如改用75欧不平衡式的同轴电缆，则应在天线与馈线相接处加一个用同轴电缆作成的匹配环，如图6所示。该匹配环的作用是把不平衡式的特性阻抗为75欧的同轴电缆转换成平衡式的300欧的阻抗与折合振子天线相匹配，而在馈线与电视机输入端也要加一个这样的环，用来把不平衡式的同轴电缆转换成平衡式的300欧阻抗与电视机输入端相接。对应于不同的频道，U型管的长度L也不同。如果用半波振子天线，它的特性阻机为75欧，在与300欧的平行扁馈线相接时，连接处应加一个用这种扁馈线作的匹配环，如图7所示，把两段L长的扁馈线并联后（中间要离开80～100毫米）与天线匹配相接。U型管的长度与扁馈线匹配环的长度示于表中。

安装时，馈线与天线、馈线与电视机输入端要接好、接牢。馈线在下引时最好每隔一段距离就固定在撑杆上，把多余的馈线剪去，以免影响收看效果。此外，在干扰较大的地方使用300欧平行扁馈线时，馈线应每隔一尺左右扭转一次，可减少些干扰。

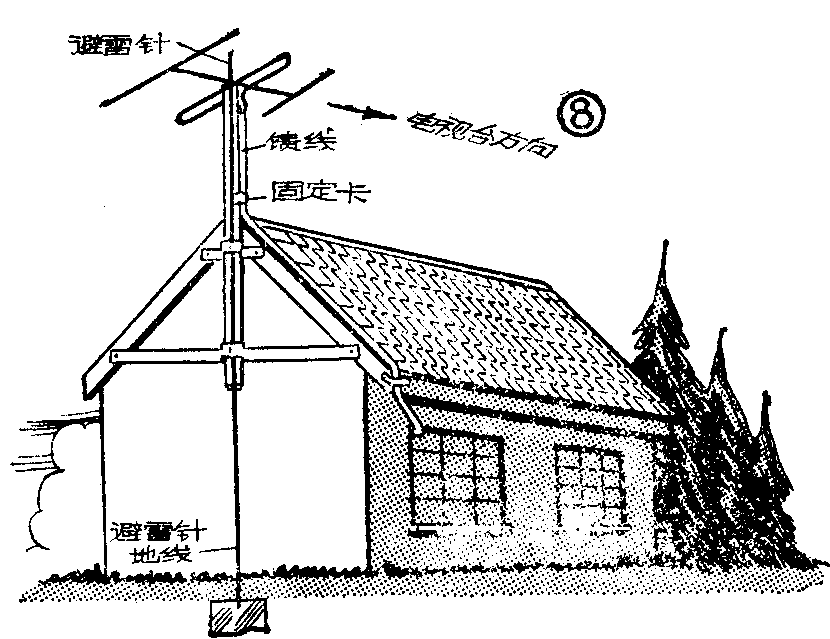

为了防止电视机遭受雷击，使用室外天线应加避雷装置，有关电视机避雷装置的内容，本刊1974年第6期已有介绍，本文不再重述。电视机室外部分的安装可参考图8。(中央广播事业局电视服务部)
