这是一种1.5伏低电压供电的三波段袖珍式半导体收音机，是根据边远地区农村，特别是山区的需要而设计的。它具有短波灵敏度高、节约电费、电池购买方便及音质良好等特点。
一、主要性能指标
1．频率范围：中波535～1605千赫；短波I3.9～8.6兆赫；短波Ⅱ8.6～18兆赫。
2．灵敏度：中波、短波I不劣于1毫伏／米；短波Ⅱ不劣于100微伏。
3．选择性：偏调±10千赫衰减不小于20分贝。
4．额定输出功率：不小于100毫瓦。
5．频率响应：不劣于150～4000赫。
6．电源消耗：零信号时整机电流不大于25毫安；额定输出时不大于130毫安。一节1号电池以中等音量每天收听3小时，可使用一个月以上。当电池电压降至1.1伏时，整机灵敏度无明显下降。
二、电路特点
1．从实验中发现：1.5伏低电压机在短波段的变频增益与本机振荡电压有关，以40～60毫伏较好。但通常的变频电路如果振荡于这样低的电压，就很容易停振，降压性能因而变差。
本机是用具有独立本振的混频电路来解决上述矛盾的。由BG\(_{2}\)担任较强的本机振荡工作，确保降压性能的良好；而馈送至担任混频工作的BG1的振荡电压则强度适当，以获得理想的混频增益。因此本机在短波段的灵敏度较高，且较均匀。生产中的一般水平短波I是0.3毫伏／米；短波Ⅱ是30微伏，灵敏度不均匀性不高于6分贝。
为了简化电路元件，短波Ⅰ和短波Ⅱ共用一组振荡线圈。短波Ⅰ由本机振荡的基波频率进行混频；短波Ⅱ由本机振荡的二次谐波频率进行混频。
2.由D\(_{1}\)和R9构成二次自动增益控制，以改善整机对强信号的承受能力。

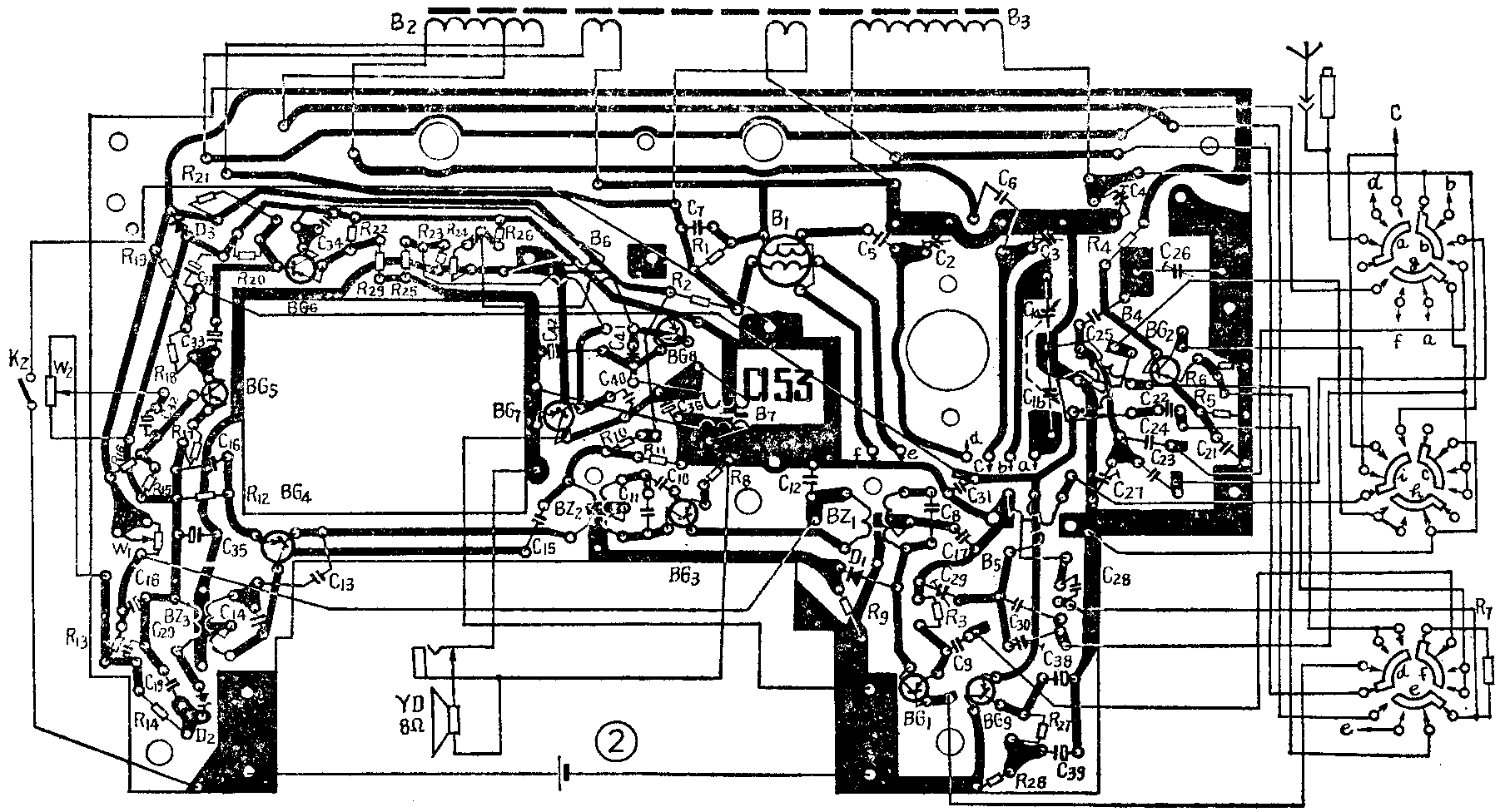

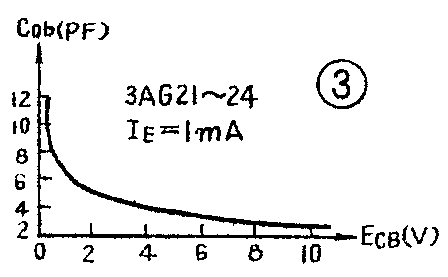

3．当收音机电源电压下降时，通常接收频率也会随之而变，我们称这种现象为“降压频偏”。这是因为担任本机振荡工作的晶体管，在它的工作电压下降时，管子的结电容会发生变化（参见图3），因而改变了振荡回路的总电容，使振荡频率偏移的缘故。从图3还可以看出：当电压E\(_{CB}\)低于2伏时，随着本振管工作电压ECB下降，晶体管的输出电容C\(_{ob}\)将急剧上升。换言之，当电源电压发生波动时，晶体管的Cob的这种变化，在1.5伏机里要比其他高电压机里的都大，即1. 5伏低电压机振荡频率的稳定性会严重变劣。如果我们将通常的1.5伏中波机直接增设短波，会发现当音量开足了接收短波高频端的强信号时，收直机里发出“…”的特有哨叫声，无法正常工作。
产生这种哨叫声的过程如下：收音机在未收到信号时，输出功率P\(_{o}\)为零。整机消耗电流Io较小，工作电压E较高。当收到信号后，特别是较强的信号时，P\(_{o}\)增大，Io也随着增大。这时由于电池内阻、电源电路的接插件、连接导线及印刷电路的导电铜箔等的电阻上将产生电压降，使E下降，本振晶体管的工作电压E\(_{CB}\)也下降，从图3可知该管的Cob将上升，使本振频率下降。由于降压频偏使收音机失谐，造成输出功率P\(_{o}\)下降。这又引起了与上述相反的过程：Io下降，E上升，E\(_{CB}\)上升，Cob下降，本振频率上升，收音机又回到原来的接收频率，从而使P\(_{o}\)又上升，于是一切过程又从头开始。如此周而复始便形成由于降压频偏引起的哨叫声。在短波的高频端，振荡回路的总电容较小，Cob的变化将引起较大的振荡频率变化，故哨叫容易产生。弱信号或未开足音量时，由于P\(_{o}\)较小，E的变化也较小，哨叫也不显著。

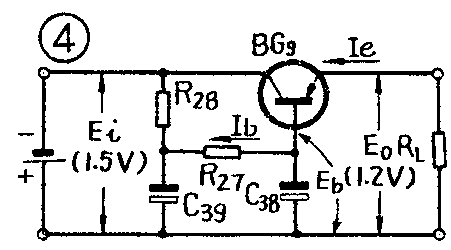

解决的办法显然只有使本振管的工作电压E\(_{CB}\)稳定。不过在1.5伏机里要想通过增大RC（阻容）滤波电路的时间常数来滤除电源的波动是有困难的，因为增大R，则电源电压经滤波后降落太大，晶体管工作会更为困难；增大C，又将受到体积的限制。本机是用BG\(_{9}\)、R27、R\(_{28}\)和C38、C\(_{39}\)组成的“电子滤波器”来解决的。其工作原理如下：在通常的RC滤波电路里，如果输出的负载电流愈小，则输出电压所含有的交流纹波电压就愈低（即滤波的效果将愈好），两者呈正比。在图4的电路里，当BG\(_{9}\)集电极接有电源Ei时，由R\(_{27}\)、R28提供基极偏流I\(_{b}\)，即由电源正极经过RL、BG\(_{9}\)的发射极、基极，再经R27、R\(_{28}\)回到电源负极。发射极将有输出电流Ie流过负载R\(_{L}\)（从电源正极经RL、BG\(_{9}\)，到电源负极）。输出电压Eo可以认为近似等于E\(_{b}\)（Veb很小可忽略）。因此，E\(_{b}\)如能稳定不变，Eo也将稳定不变。由于I\(_{b}\)只有Ie的l/β，将R\(_{27}\)、R28和C\(_{33}\)、C39组成的π型滤波电路，如果接在基极电路里，其滤波效果会比接在发射极电路里强β倍；而且由于I\(_{b}\)《Ie，可以用增大R\(_{27}\)、R28的阻值来增加滤波电路的时间常数，使E\(_{b}\)进一步稳定，却不必担心所产生的压降过大而影响输出电压。从上可知，Eo也因而获得较好的稳定性，与一般R\(_{C}\)滤波电路相比，稳定性大为提高了。
本机所用电子滤波器的输出电压为1.15～1.22伏，用作本振管BG\(_{2}\)的集电极电源，以及用作由R19、D\(_{3}\)组成的BG2管基极偏流稳压电路的电源，使BG\(_{2}\)管得到稳定的工作电压。收音机也因而能正常工作于18兆赫的短波高频端。
4．为了改善本机的降压性能，除功放管外，其余各管的基极偏流，均由D\(_{3}\)和R19组成的稳压电路提供。稳压电路的电源又取自电子滤波器输出，使稳定性大为改善。稳定电路的电压为0.68～0.73伏。（待续）(广西壮族自治区柳州市无线电二厂)
