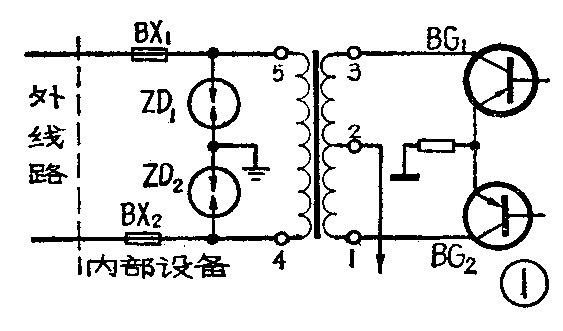

一条长途线路，由于加装的真空避雷管放电电压不一致，往往造成雷击打坏内部设备，例如使晶体管扩音机输出管击穿。如图1所示，如果真空避雷管ZD\(_{1}\)的放电电压为200伏，ZD2的放电电压为300伏，当某条线路上感应的雷电电压（或其它意外引入的高电压）为200伏时， DZ\(_{2}\)不会放电，线条2的感应电压200伏将通过变压器4、5线圈，经ZD1放电入地。这样变压器B的次级线圈中就有较大的电流流过，经输出变压器升压，在变压器初级线圈中产生很高的电压，使晶体管BG\(_{1}\)、BG2击穿损坏。如果ZD\(_{1}\)、ZD2放电电压一样，就不会产生上述情况。为此，选用一对放电电压一致的避雷管很重要。我们做了一个简单的小仪器，可以方便地测出避雷管的放电电压。
仪器的电路见图2。被测避雷管接在A、B端，当按下启动按扭K时，两个3AX4晶体管组成的方波发生器开始工作，振荡频率在1000赫左右。此电压经变压器B升压，7、8两端的输出方波电压将达500伏左右。此电压经8只串联的2AP5管整流后对电容器C\(_{2}\)充电。因C2容量较大，所以C\(_{2}\)两端电压会慢慢增高。电压表和避雷管均与C2并联，当C\(_{2}\)两端电压达到避雷管的放电电压时，避雷管开始放电，此时从电压表上就可读出放电电压数值。因管子内阻变低，所以C2将通过管子内阻迅速放电，C\(_{2}\)两端电压急速下降，避雷管即停止放电。此后整流电压又开始对C2充电，开始下一个同样的过程。
R\(_{2}\)的作用是增大C2的充电时间，使之便于观察避雷管的放电情况，提高测试准确度；R\(_{3}\)的作用是防止关闭仪器、更换放电管时，C2上未放完的电压打手伤人；电压表可以外接，使用前事先接入，注意必须用直流500伏档测量。电压表内阻不能太低，否则C\(_{2}\)两端电压将上升不到规定值。

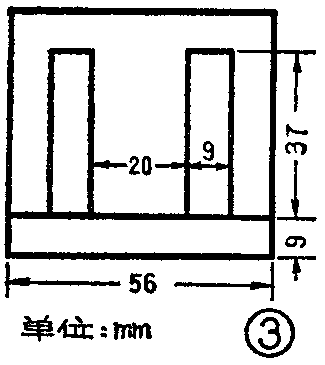

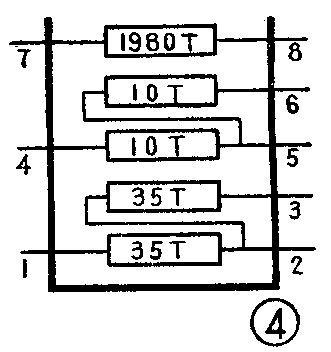

变压器B的铁心采用旧3VA的电铃变压器的铁心，采用对插的方法，其尺寸见图3。所有绕组均采用0.2毫米的漆包线，各绕组的匝数及安排见图4。绕制时，各绕组层间绝缘用二层电容器纸；绕组L\(_{7}\)-8和绕组L4-6之间的绝缘，除垫四层电容器纸外，还要垫三层0.1毫米厚的黄蜡布。线包最外层缠三层黄蜡布作绝缘。线包L\(_{7}\)-8的引出线不要距其它两绕组的引出线太近，以防止高压打火，损坏晶体管。（贵州省兴义地区邮电局王元成）
