电子简讯

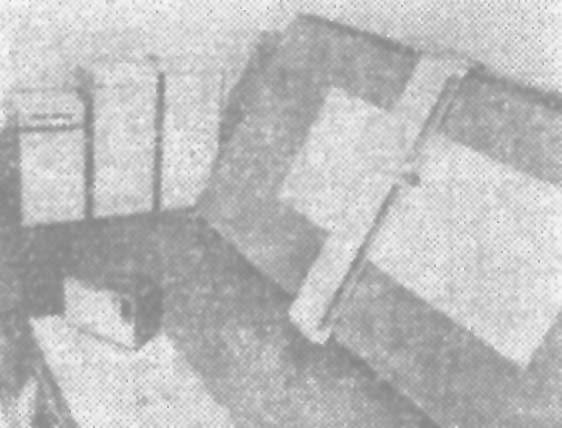

这是一种在电子计算机控制下的自动绘图装置。具有精度高、速度快、面积大、功能多等特点。可供造船、航空、汽车、地形测量和建筑等部门绘制大型、复杂的图形，也能绘制大规模集成电路以及用作计算机辅助设计中的图形校复。配带座标读取装置后，可将已绘制的图形经电视摄象管进行人工跟踪读取图形的特征点座标值并加以贮存。被读取的信息经电子计算机可输出作数控加工机床的加工数据。

绘图机的主要功能是通过小型计算机和软件配合，可以绘制任意曲线；可以将图形作任意角度的旋转或放大。主要组成部分包括工业控制计算机及其外部设备；专用计算机（插补器）；伺服系统；绘图台；座标读取装置（电视摄象管、监视器和计数显示）。绘图有效面积为1.8米×5.5米，速度可达12米／分绘图机是上海自动化仪表二厂、上海沪东造船厂、六机部第十一所、西北电讯工程学院和上海交通大学共同研制成功的。

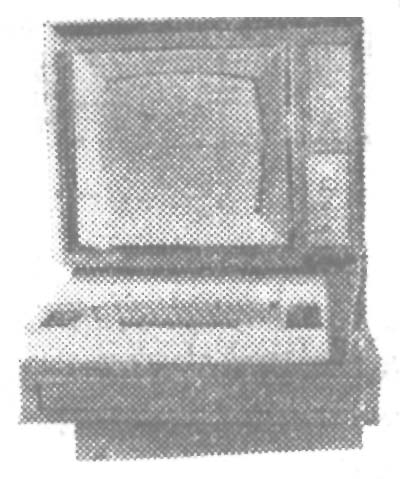

这是一种先进的显示技术，它借助于软件在阴极射线管的荧光屏上直观地以文字或图形显示出电子计算机处理的结果，还可利用键盘编辑文件、表格。操作人员可以利用光笔和键盘修改图形和文字。电子计算机配用这种设备后，加强人——机通讯功能，是大规模集成电路设计、汽车、船体设计的有力工具。在工业生产过程自动控制中也是有效的自动监视和控制各种流程的重要工具。

长沙工学院、上海自动化仪表二厂、七机部二院以厂校际三结合，科研、生产、使用三结合的形式试制成功这种具有先进水平的151型图形显示器。这是与大型计算机配套的输入、输出设备，能快速地在荧光屏上显示出汉字、字符、图形和表格，给操作人员及时、形象地提供计算机的处理结果和状态。

151型显示器与计算机相联后，在图形软件配合下能够：监视和控制各种过程，如飞行器、炼钢、化工、电钻等运行状态；监视计算机和系统中各种测试设备的状态；联机编排程序，对计算机进行操纵；进行各种计算机辅助设计。

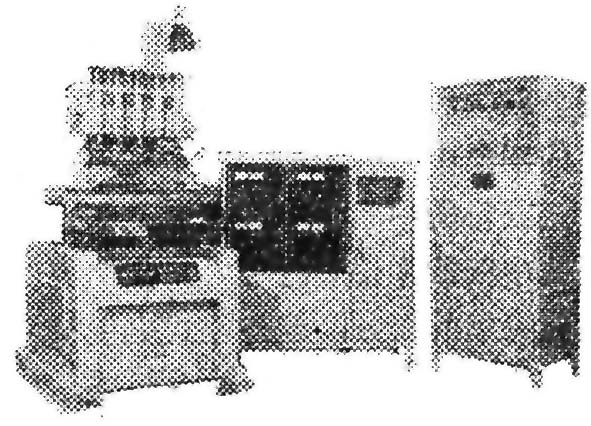

在毛主席革命路线指引下，广西桂林电表厂、上海照相机厂、沈阳仪器仪表研究所，坚持“独立自主、自力压生”的方针制成五轴刻字机。这是一种小型数控铣钻机床。用在金属或非金属零件上雕刻各种图案、数字、文字和符号等。特别适用于照相机、电影机和光学仪器等行业的刻字工序。能在平面、环形圆柱面或碗形内锥面的零件上进行雕刻。经试用性能良好，稳定可靠，提高了生产效率和刻字质量。

刻字机由机床和电器两部分组成。机床具有五个主轴。可同时升降和分别控制，并没有进刀深度自动控制电路，使每个零件的各部分刻字深度都均匀一致；能自动对所刻的零件进行编号；具有零点控制系统，避免积累误差；具有内、外圆柱面补偿功能；工作台X、Y方向采用滚球丝杠和滚动导轨，由步进电机经齿轮啮合运动，间隙很小。整个机床的各种动作由一台专用电子计算机统一控制。计算机分为输入译码及控制运算部分；主轴、工作台和夹具运动控制，自动编码部分以及补偿电路等。控制系统采用逐点比较法插补运算，具有直线和圆弧插补功能。运算字长16位（二进制）计数长度999.99毫米。

在毛主席革命路线指引下，武汉市机械局研究所组成以青工为主的三结合会战组，奋战四个多月，自行设计研制成功采用大规模集成电路的WEX—700C彩色字符显示器。

这是电子计算机外部和终端设备，适用于大型工业控制机和各种自动化成套设备。它能根据人的需要随时显示出计算机的计算结果、中间数据、输入指令等。操作者也能用键盘将准备送入计算机的数据等先在显象管的屏幕上显示出来进行修改、编辑后再送入。它能显示96种字符，每帧字数16行×32字。采用18寸彩色屏幕，七种颜色显示，具有速度快、效率高、直观性强、使用灵活方便等特点。

今年，研究所的工人、科研人员，在使用器件上又革除了磁芯等庞大部件，采用新型的1024位MOS随机存贮器作为缓冲存贮器，采用双极型256位唯读存贮器作为字符发生器，逻辑线路全集成化，使设备体积缩小为原来的三分之一，进一步提高了稳定性，达到先进水平。
