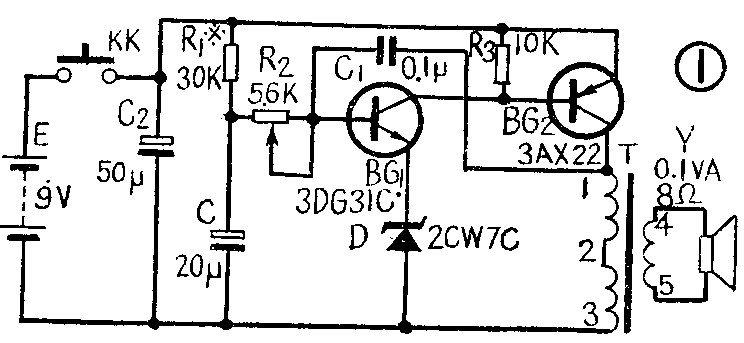

一种在警报装置上采用的脉动音频振荡器，其电路原理如图1所示。图中E为9伏叠层电池。当表示生产过程所处状态的控制开关K合上时，由晶体管BG\(_{1}\)、BG2组成的互补电路音频振荡器接通电源，BG\(_{1}\)和BG2接成直接耦合的放大电路，BG\(_{2}\)放大的讯号经C1正反馈到BG\(_{1}\)基极产生振荡，发出音响讯号。
音响的脉动效果，由稳压管D控制。忽略音频振荡器反馈电容C1对直流电路的影响，可画出BG\(_{1}\)输入电路的直流等效电路如图2。图中Rbel为BG\(_{1}\)的输入电阻，Rw为D反向击穿而导通时的动态电阻。在接通电源后，电源通过R\(_{1}\)对C充电。如果D的工作电压Vw＞E，则电源E通过R\(_{1}\)向C充电至Vc=E后便维持稳定，此时D不能导通，BG\(_{1}\)也不会出现基极电流而处于截止状态，相当于图2中K断开的情况。在Vw≤E的情况下，当电容C被充电至V\(_{c}\)＝Vw时，D导通，由BG\(_{1}\)、BG2组成的音频振荡器开始工作。此时相当于图2中k合上。显然此时电容C除了原有的充电回路外，还同时存在经由R\(_{2}\)、Rbel、R\(_{w}\)、K放电回路。如果放电速度大于充电速度，则C上的电荷逐渐减少，导致Vc下降。下降到V\(_{w}\)以下，稳压管D又恢复截止，音频振荡器停止工作。如此循环，便可在喇叭中输出断续的脉动音频振荡。如果放电速度小于充电速度，将有Vc=V\(_{w}\)或Vc=E两种稳定状态，结果都是产生连续的音频振荡，发出平滑的响声。
应当注意，R\(_{2}\)的大小，直接影响到音频振荡的强弱，因为Vc为一定值时，R\(_{2}\)的大小决定Ibl的大小。同时R\(_{2}\)的值又关系到音频的振荡周期及脉动音响的间歌时间。因此在实用中须通过反复实践调整元件R1、R\(_{2}\)、C的数值，以使脉动效果和音响效果得到兼顾。（吴听明）
