可控硅广泛应用于可控整流、逆变和开关电路等等，是工业自动化重要元件之一。本文介绍一下用万用表检查可控硅好坏的方法。

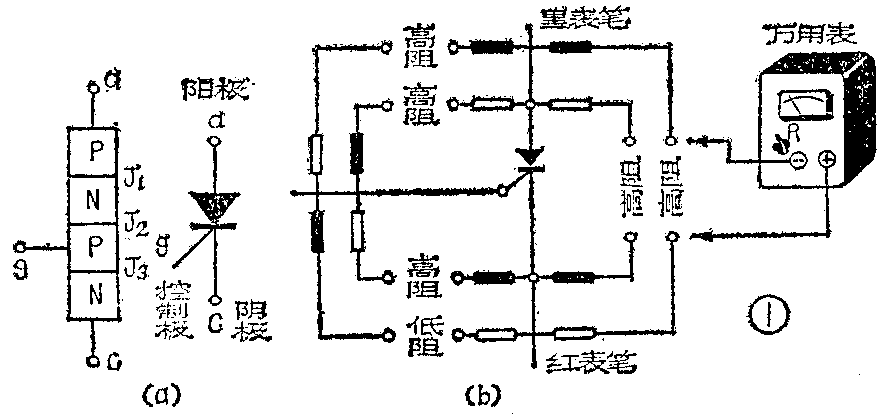

可控硅的符号见图①（a）。检查时第一步先测量一下极间电阻，检查一下可控硅的P-N结是否好。从图①可知，阳极和控制极之间有两个P－N结（J\(_{1}\)和J2），它们反向串联在一起。阳极与阴极之间有三个P－N结即J\(_{1}\)、J2和J\(_{3}\)（J2与J\(_{1}\)、J3反向串联在一起），因此阳极与控制极间或者阳极与阴极间正、反向电阻都应该是很高的。测量时可以使用最高的电阻挡，表针应起得很小。如果测量时表针起得很大(即阻值很小），可换用较低的电阻档测量，如果还是阻值很小，甚至为0，表示此管子已经损坏。
控制极和阴极之间有一个P-N结（J\(_{3}\)），因此用万用表的负端（黑表笔）接可控硅的控制极，万用表的正端接可控硅的阴极，测量的是这个P-N结的正向电阻，其阻值应该是较低的，用R×100档或R×10档测量，表针指示约在表盘中间。如果阻值非常大，接近∞，表示此结已开路，管子是坏的；用万用表的正端接可控硅的控制极，用万用表负端接可控硅的阴极，量的是这个P－N结的反向电阻，其阻值是较大的，也有一些管子阻值不很大（如几百欧姆），也是正常的。
用万用表电阻档测试可控硅的情况，可参见图①（b）。图中画有红、黑表笔分别代表万用表的正、负端。

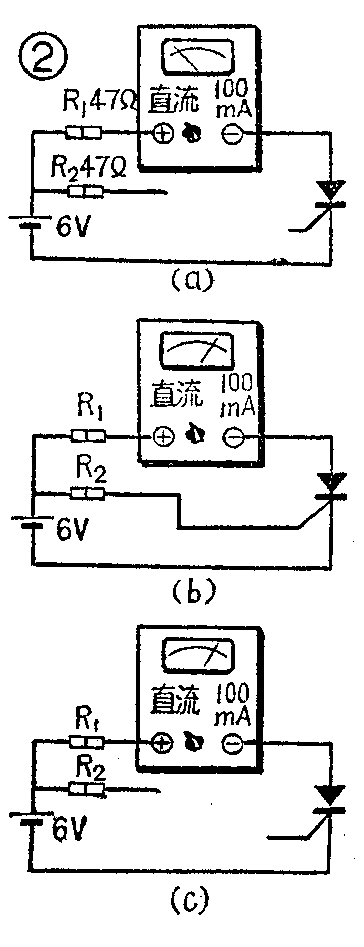

测量极间电阻是好的，则可进行第二步导通试验。电路如图②。万用表使用100毫安或更大一些的直流电流档。按图②（a）连接，把控制极空着。接通电源，这时可控硅没有导通，因此无电流。万用表指示应为零（见图②a）；如果表针有明显的指示，那么此管是坏的。再接通控制极，如图②（b）,万用表指示为几十毫安，如果指示很小，此管子是坏的。再断开控制极，万用表指示应仍然是几十毫安(如图②（c))。如果指示为“0”，表示管子不好。也可以用6.3V小灯泡代替图②中的R\(_{1}\)和万用表，利用灯泡的亮、灭表示是否导通（详见1976年第9期“可控硅的简易判别法”一文）。

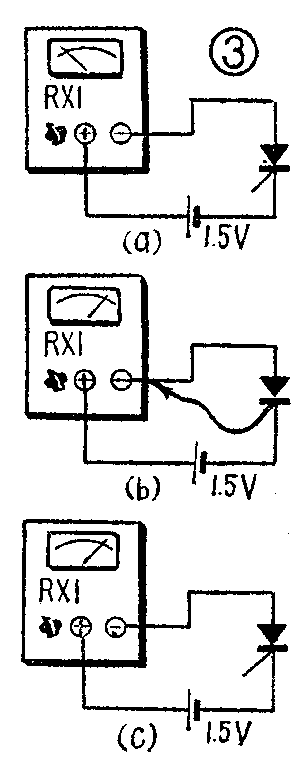

如果我们所用万用表中心阻值较小，例如10欧、12欧，这样测试时电流较大，能达到可控硅的维持电流，这时可把上述试验简化，如图③所示，试验方法与前法基本一样。万用表使用R×1档，先把控制极空着。万用表的正端通过电源接可控硅的阴极，万用表的负端接可控硅的阳极，此时万用表的指示必然是表针不动，阻值近于∞（见图 3（a））。再把控制极和万用表负端相接，万用表指示约满度左右（见图③（b）），再把控制极断开，万用表指示应仍为满度左右，这样的管子是好的；如果断开控制极后，万用表指针又回到机械零位（左端），表示管子没有维持导通，这样的管子可能是坏的，也可能是管子要求的触发电压较高造成的，可进一步按图②方法检查。
如果万用表中心阻值太大，测试时电流较小就有可能小于管子的维持电流，使得管子无法导通，因此不能用图③方法测试。
测试实例。测试一只3CT50A／200V可控硅，使用的万用表是108－1型。先用R×10K档测量阳极和阴极、阳极和控制极之间电阻，正向与反向测量，表针仅是微微动一点，阻值均极大，约4兆欧。再用R×10档测量控制极和阴极之间电阻，测正向时，表针指示在表盘中间，阻值为130Ω。测反向时，阻值为500Ω，其数值是不太高的，但这是正常的。
以上结果符合图①所示情况，极间电阻是好的，再进行导通试验。
先按图②进行，万用表使用直流500mA档。在没接控制极以前，万用表指示为0毫安；接上控制极，万用表指示为96毫安；再断开控制极，万用表指示仍为96毫安。此管是可以导通的好管子。
由于所用万用表中心阻值为12欧，因此也可用图③所示方法试验。在没接控制极以前，万用表指针不动，阻值为∞；接上控制极，万用表指针偏转超过满度一点。再断开控制极，万用表指示仍超过满度一点，这也表示该管是可以导通的好管。（王永江）
