复合晶体管（以下简称复合管）是由两个或两个以上的晶体管按一定方式连接而成的，它等效为一个高β值的晶体三极管。

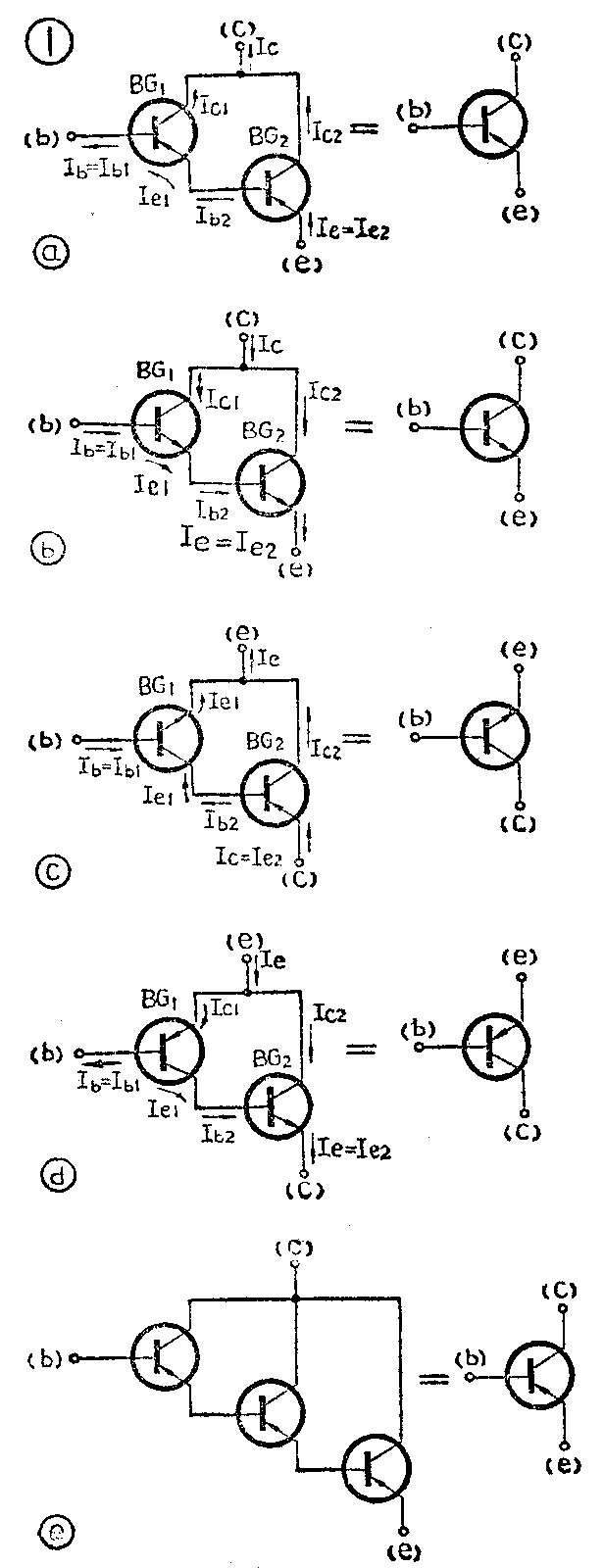

复合管可以由两个同极性的三极管组成，也可以由两个不同极性的三极管组成。若两只管子组合后β值不够高，也可以用三只晶体管组成复合管。图1给出了几种不同形式的复合管。在组成复合管时，必须注意管脚的连接一定要构成电流通路。图1标出了复合管的直流通路，可以看出，复合管中第一个管子发射极电流I\(_{e1}\)的方向必须与第二个管子的基极电流I\(_{b}\)2的方向相同（实际使\(_{用}\)中，在保证热稳定的情况下，总是希望两者越接近\(_{越}\)好。即Ie1≈I\(_{b}\)2，以提高总的电流放大\(_{倍}\)数）。从图1还可以看出，第一个管子的基极就是复合管的\(_{基}\)极，因此无论组成复合管的管子导电极性如何，管子的个数\(_{多}\)少，只要满足上述电流通路的要求，复合管的导电极性总是取决\(_{于}\)组成复合管的第一只管子的导电极性。图1中画出了几种复合管的\(_{等}\)效为一个管子的导电极性，都是取决于第一个管子。弄清楚这一点很重\(_{要}\)，因为只有构成这样的电流通路，两管的直流工作点才能建立，这样也便于\(_{分}\)析复合管在电路中的应用情况，不致于将电源极性接错。
复合管的一个最大特点是它的电流放大倍数很高，是组成复合管的各个单管电流放大倍数的乘积。如图1（a）中，若BG\(_{1}\)、 BG2两管的电流放大倍数分别为β\(_{1}\)、β2，则复合管的集电极电流I\(_{c}\)=Ic1＋I\(_{c2}\)=β1I\(_{b1}\)+β2I\(_{b}\)2。因I\(_{b2}\)=Ie1=I\(_{b1}\)+Ic\(_{1}\)＝Ib1+β\(_{1}\)Ib1＝(1十β\(_{1}\)）I\(_{b}\)1。所以Ic=β\(_{1}\)Ib1+β\(_{2}\)Ib2=β\(_{1}\)Ib1+β\(_{2}\)(1+β1）I\(_{b1}\)＝（β1+β\(_{2}\)+β1β\(_{2}\))Ib1由于复合管的基极电流I\(_{b}\)=I\(_{b1}\)，所以复合管的电流放大倍数β=Ic/I\(_{b}\)=Ic/I\(_{b1}\)=β1+β\(_{2}\)+β1β\(_{2}\)≈β1β\(_{2}\)β。同理对于其它几种形式复合管亦可推算出这样的结果。
既然复合管仍然等效成一个管子，那么把它应用在电路中，仍象一个晶体管一样，也有共基极、共发射极、共集电极三种接法。但由于复合管具有相当高的电流放大倍数，所以多用于较大功率输出的电路中，以满足功率增益的要求，通常采用共发射极和共集电极两种接法，尤其以共集电极电路接法为常见。
复合管在电路中用得很多，下面我们结合几个例子来看看由复合管组成的电路的特点。

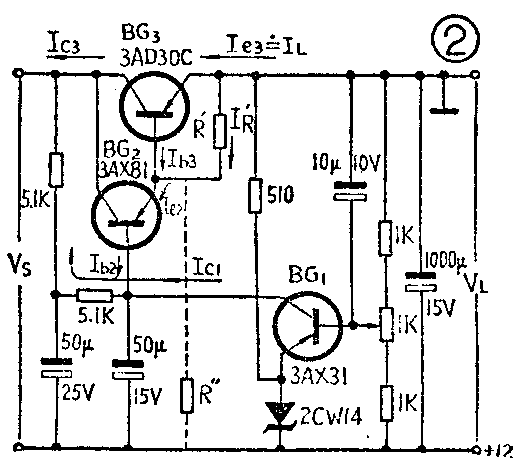

1．图2为串联调整式晶体管稳压电源的典型电路。调整管是由BG\(_{2}\)、BG3组成的复合管来承担的。这个稳压电源输出电流为1安，输出电压为12伏，若把调整管改用一只晶体管行吗？下面我们来分析一下。

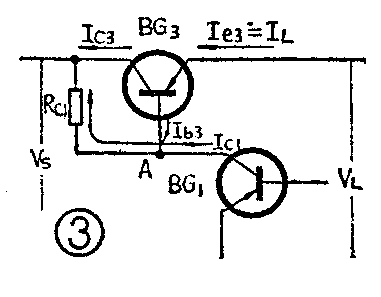

用单管作调整管的稳压电源的调整部分如图3所示。由于调整管与负载是串联的，故I\(_{e3}\)≈IL=1安≈Ic3。若BG\(_{3}\)的β为50，那么Ib3≈20毫安。根据稳压原理，要使BG\(_{3}\)起到调整作用，即使其c—e间管压降Uce与输出电压V\(_{L}\)作相反的变化，就必须使其基极电流Ib3。受比较放大器BG\(_{1}\)管集电极电流Ic1的控制。从图3中可以看出，I\(_{c1}\)流经BG1管的集电极负载R\(_{c1}\)， Ib3也流经R\(_{c1}\)，因此，只有Ic1>>I\(_{b3}\)时，Ic1的变化引起R\(_{c1}\)上压降变化才能足以改变调整管基极A点的电位，达到控制调整管的目的。这就对比较放大器提出了较高的要求。若比较放大器用低频小功率管，因它的集电极电流较小（约几个毫安），Ic1比I\(_{b3}\)小得多，这就使得Rc1上的压降主要由I\(_{b3}\)来决定，因而调整管BG3不受比较放大器的控制；另一方面负载电流I\(_{L}\)的变化必然引起调整管基极电流Ib3的变化（I\(_{b3}\)≈ILβ\(_{3}\)），于是A点的电位变化很大，使比较放大器工作点发生很大偏移，严重影响比较放大器的正常工作，输出电压的稳定度也就越来越差。若用一只中功率管作比较放大 器，虽然它的工作电流可以调上去，但由于总放大倍数不够大，负反馈不够深，电源仍不能满足对输出电压所提出的稳定指标的要求。因此在这种大功率稳压电源里不用单只晶体管作调整管。
若用复合管，如图2电路，那么要满足公式I\(_{c1}\)＞＞Ib3，就要使复合管的β\(_{复}\)＞＞IL／I\(_{c1}\)，就必须满足β复＞＞1（A）／1（mA）=1000（这里假定I\(_{c1}\)＝1毫安）。这说明要想使调整管受比较放大器控制，必须使β复＞＞1000,图中，若取β\(_{2}\)=β3=50（当然β\(_{2}\)不一定和β3相等），则β\(_{复}\)=β2×β\(_{3}\)=2250,于是复合管的基极电流Ib2=I\(_{L}\)/β复=1（A）／2500=0.4（mA），I\(_{b2}\)比控制电流Ic1要小得多，调整管就可以在比较大的范围内受比较放大器的控制了。因此，在大功率稳压电源中，使用复合管作调整管，利用其高β值这一特点，对改善稳压器性能、简化稳压电路大有好处。
上面谈了用复合管的好处，但也应注意到，对BG\(_{2}\)管来说，其集电极反向饱和电流Icb02经BG\(_{2}\)、BG3管放大后，使复合管的总的穿透电流I\(_{ceo}\)也大，尤其对于Icbo较大的锗管，当稳压器空载（I\(_{L}\)=0）或轻载（IL较小）时，由于温升，这个反向饱和电流急剧增大，就会使主调管工作在截止区,稳压器就无法正常工作。为此，一方面选I\(_{cbo}\)小的管子，另一方面也可以在电路中接一电阻R′，当轻载或空载时，Ies很小，所以BG\(_{3}\)的输入电阻升高，R′的分流作用大，减小了Icbo的影响；当I\(_{L}\)增加时，R′的分流作用小，对IL影响不大。通常取R′为BG\(_{3}\)的输入电阻的（1－10）倍就可以了。也有的稳压电路中将R′接在图中虚线所示处。若用Icbo小的管子（如硅管）R′可不用。

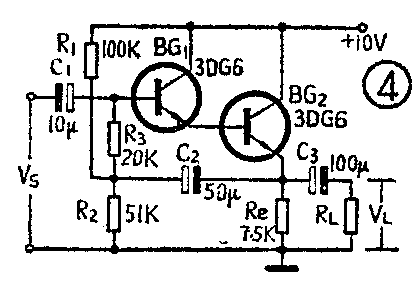

2．图4为一高阻输入级电路，常用在一些仪器、仪表电路中及用在扩音机的前置教的输入电路部分。我们来分析一下这个电路的输入阻抗。BG\(_{1}\)、BG2组成复合管，构成射极输出器。其输入阻抗由两部分并联而成，一部分是等效偏置电阻R\(_{b}\)，Rb=R\(_{3}\)+R1R\(_{2}\)/（R1+R\(_{2}\))，另一部分是复合管的等效输入阻抗Ri，R\(_{i}\)≈β1β\(_{2}\)Re′，而R\(_{e}\)′=ReR\(_{L}\)／（Re+R\(_{L}\)）。总的输入阻抗Ri′应是R\(_{b}\)与Ri并联，即R\(_{i}\)′=Rb//R\(_{i}\),在忽略偏置电阻、管子的输入电阻及Re＞＞R\(_{L}\)时，R′1≈β1β\(_{2}\)RL,可见等效输入阻抗要比用一只管子的高得多。在这个电路里为达到高阻输入的目的，还把复合管的直流工作点工作电流调得低些，比如若使BG\(_{2}\)管的集电极电流Ic2≤1毫安,则BG\(_{1}\)管就可以工作在所谓弱电流状态（工作电流小到微安级），因Ib1很小所以总的输入阻抗就提高了。另外，在这个电路里加了自举电容C\(_{2}\)，使输出信号电压VL通过C\(_{2}\)反送到R3下端，由于射极输出器的电压放大倍数≤1，所以R\(_{3}\)上的信号电压UR3≈V\(_{S}\)－VL≈0，说明几乎没有交流信号电流流过R\(_{3}\)，因此R3的有效交流电阻要比R\(_{3}\)本身的直流电阻提高几个数量级，从而使电路的总的输入阻抗大大提高。

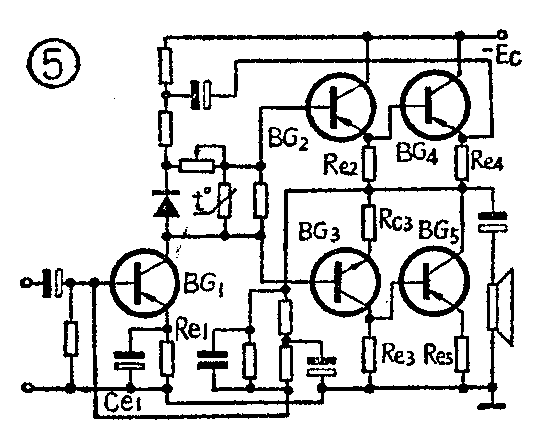

3．在一些高传真度的功率放大器中，常采用无变压器电路，在要求大功率输出时，末级功放常用复合管，如图5所示，接成共集电极电路。因其输出阻抗低、输入阻抗高，所以在输出端可省掉输出变压器。上面两个管复合后成为一个PNP型管，下面复合管为一个NPN型，两者信号输入极性相反，所以这里不用输入变压器进行阻抗匹配和将信号倒相，这种电路也叫复合互补电路。
在变压器耦合的功放级，是否也可以用复合管呢？比如原来功放级用的3AX31管坏了，它的β=100，现在想用两只β各为10的3AX31组成复合管来代替，行吗？在要求不高的情况下，只要机内装配允许，这样用也是可以的。但在这种情况下，复合管与单管并不是完全等效的，如穿透电流较单管大些，输入、输出阻抗也有出入，所以换上复合管后，对输入、输出变压器的匹配情况、功放级的输出功率等都会有些影响。(金国钧)
