（北京市朝阳区无线电修理部 工人编审组）收音机是宣传马列主义、毛泽东思想，宣传党的路线、方针、政策，加强政治思想教育，丰富人民政治文化生活的重要工具之一。因此，搞好收音机的修理工作，保证收音机正常工作，对贯彻执行毛主席关于“努力办好广播，为全中国人民和全世界人民服务”的指示，具有重大的政治意义。
收音机的故障千变万化，修理方法也各有不同，但是掌握一些基本的、系统实用的修理方法是很有必要的。这里打算把我们所掌握的有关半导体收音机的修理方法介绍给大家，希望能给初学检修的同志一些参考和帮助。
本文第一篇先从完全无声的半导体收音机故障谈起。检修这种故障的收音机时，不要急于拆机器，可先做下面几项简单的检查。这些检查只需花费几分钟的时间，便可以很快地找出一些简单的故障原因，或者为下一步检修提供线索，缩短检修时间。
一、不拆机器查无声故障
1．电池电压检查：无声故障往往是由电池电压不足引起的。当电池电压低到额定值的2/3时，收音机还应该能工作，但是灵敏度、音量都要受到影响。如果电压再低，收音机就可能出现声小、失真、汽船声等故障，最后可能由于本机振荡停止工作而造成无声。我们可以取下电池，用万用表的适当电压档测量电池的电压。如果低于额定值的2/3，就应更换新电池。但是这种方法并不可靠，有时测量出电池电压虽大于要求数值，但实际电池已经耗尽，内阻增大，电流很小。避免这种情况的办法是闭合收音机电源开关，在工作情况下量电池电压。或者取出电池，用直流电流500毫安档，负表笔接电池负极，正表笔很快碰一下正极，正常的电池，表针应该有大幅度摆动，测量时速度要快，以免损坏表头。如测出的电流只有几十毫安，就应更换电池。有时是其中某一节电池失效，因此要对每节电池都作一次检查比较，以判断其好坏。有的用户换电池时只换其中的一节或两节电池，往往会发生上述总电压不够的情况。
2．外观检查：打开收音机后盖首先要检查一下磁性天线棒是否摔断；线圈是否有明显的断线。然后再检查双连电容器旋转是否灵活，旋转时动片是否转动。对于电位器、喇叭、耳塞插口和电池座上的引线，也要进行仔细的检查。尤其在我国南方，潮湿多雨，引线接头处容易生锈、霉断。特别要看一下电池极性是否接反，如果搞错了，不但收音机无声，而且会造成某些零件的损坏和电池耗尽，对此要特别加以注意。

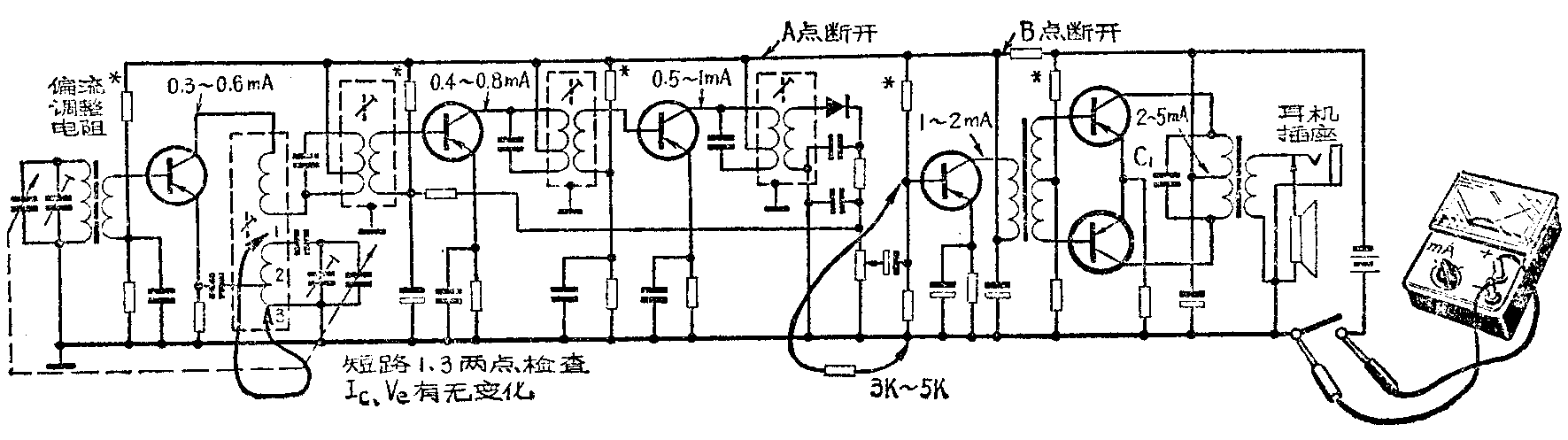

3．整机电流检查：进行这一项检查，可使我们尽早查明收音机是否存在断路或短路，以免故障扩大，因此这是检修工作中不可少的步骤。检查方法是用万用表电流档与电池相串联，或把电源开关关断，把电表跨接在电源开关两端测量（见附图）。整机电流正常数值在一般收音机说明书上都有标明，这一数字是在无广播信号的条件下测出的。一般典型六、七管半导体收音机无信号整机电流约为10毫安左右。整机电流如过大，表明有短路或严重漏电故障。如果整机电流为零，表明电源电路断路。
4．喇叭和输出电路的检查：如果电流基本正常，就可以进行这一步检查，以判断输出级集电极电路的故障。把耳朵靠近喇叭，闭合收音机电源，在喇叭中应该听到一声清晰的喀啦声。但有时机械的喀啦声会使人造成错误的判断。我们可稍加改变，闭合电源后，再断开电池某一引线进行上述试验。如果听不到喀啦声，说明喇叭或者输出变压器初、次级开路，也可能是耳机插座开路造成。耳机插座的接触簧片弯曲、开路或断裂，以及接线脱落，是很常见的故障。
5．本机振荡器检查：我们可以在不打开机箱的情况下，很迅速地查出被修收音机中的本机振荡器是否工作，方法如下。拿一台正常的收音机，把指针拨到1000千赫以上某处，然后把被检查的收音机接通电源后与正常收音机靠近。慢慢地转动被检机的度盘旋钮，使之从低端550千赫向高端1000千赫转动，如果本机振荡器是工作的，它就会向外发射1015（550＋465）千赫以上的本机振荡信号电磁波，并被正常收音机所接收。如果本振频率调到等于正常收音机的调谐频率时，在正常收音机中就会听到叫声。如果听不到叫声，说明故障是在与本机振荡有关的电路里。
6．检查自动增益控制电路：如果外来信号从很弱变为很强，受自动增益控制的中放级的集电极电流就会减小。这一电流的变化，可以通过观察整机电流的变化来检查。如果在缓慢地转动调谐旋钮时，整机电流有瞬时的微小跌落，说明变频、中放、检波和自动增益控制电路工作正常，故障部位是在音频电路。但是这一试验必须在附近有强广播电台广播的条件下进行，否则不易判别；而且在旋动旋钮时速度要慢，否则会错过这一电流的变化。如果在调谐时，整机电流反而增加，说明信号已经传到了推挽输出电路。如果电流有大幅度的变化而听不到播音，说明故障是在与喇叭有关的电路中。
但是，用观察整机电流的方法，有时不容易观察出这种微小变化。这时可改用检查一中放管发射极电压的方法。因为当自动增益控制发生作用时，一中放集电极电流可从0.5毫安降至0.1毫安左右，发射极电压也从0.3伏左右降至0.1伏以下，所以，我们可用万用表1伏档（最好是0.5伏档），表笔一端接地，另一端接触一中放管发射极（一般印刷电路板在里面，不拆机心接触不到，最好自制一根尖头探针，以便从前面探测），转动调谐旋钮，观察这个电压的变化来判断故障。
二、无声故障的深入检查
以上不拆机器检查无声故障，只能是一些初步检查，排除一些明显的故障，为进一步检查提供线索。深入检查可用以下几种方法：
1．杂波注入法：从晶体管的原理我们知道，如果将它的基极瞬时对地短路，使之失去正向偏压，则它的集电极将有脉动电压输出，相当于有一个交流信号通过本级和后面各级电路送到输出端，喇叭中会出现喀啦声。这样试验不会损坏晶体管。检查时，可用一根接线，一端接地，另一端依次触碰各管的基极，给它输入一个瞬时的杂波信号。当碰到某级基极时，如无杂音输出，说明该级到输出其中某处有故障，这样可逐步使故障范围缩到最小范围。例如附图所示，将低频电压放大管基极到地短路，如有杂音输出，说明从这级到输出各管都能工作；如无杂音输出，说明本级或末级推挽功放级有故障，可进一步检查推挽级，如正常说明故障是在本级电路。一般是从后级向前逐级判断各级电路是否能工作。为了保证检查安全，最好用一个3一5千欧的电阻与跨接相串联，以限制电流。这样即使探针偶然碰错地方，也不会使零件损坏。
必须注意，进行以上检查时，整机电流必须在正常值范围内。如整机电流过大时，需先排除短路故障，否则将会损坏更多的零件。
2．电流检查法：
（1）整机电流检查——整机电流如过大，一般系电容或晶体管击穿，或产生漏电造成。为了找出故障部位，我们可把整机电源供给电路分成两个部分，在A点（见附图）把电源线断开，如电流趋于正常，则故障可断定发生在变频或中放级；如情况照旧，则故障在低放和功放。然后再把B点断开，以判断故障究竟是在低放还是在功放。
（2）各级集电极电流检查——集电极电流的大小，决定了这一级放大器是否能正常工作。测量这一电流，可以迅速判断这一级放大器是否有故障。各级电路的晶体管集电极电流（即静态工作电流），在收音机说明书上都有标明。附图所示典型六管机电路的各级电流均标在图上。当测量出某一级集电极电流不正常时，一般可调整偏流电阻（图中有星号的电阻），使其趋于正常。尤其是使用带可调电阻的收音机，可调电阻易变值或接触不良。如调偏流电阻，集电极电流仍不能正常，则可检查晶体管是否良好（如穿透电流过大等）；交连电容是否漏电；中频变压器的初、次级之间绝缘是否被破坏，如有这些故障将使前一级集电极的高电压加到基极而使偏置电路失去控制基极电流的能力。
但是集电极电流正常只表明该级静态工作点正常，并不能保证其工作完全正常。例如，中放级的中频调谐电容被击穿，静态工作点是不变化的，但却会使收音机出现无声现象。再如，横跨在输出变压器初级两端的电容器（图中C\(_{1}\)）被击穿，这时被短路的变压器的初级直流电阻很小，所以无法从直流电压、电流的微小变化中发现故障，但交流信号却会被短路而出现无声现象。
有些收音机上留有集电极电流测试点，可把锡烫开进行测量，如没有测试点，可用一把锋利的刀子把铜箔切开进行测量。用这种方法检查机器易于掌握，但进行测量时需要动烙铁，容易破坏线路板，造成人为故障：如测量后忘了把测试点用锡封上；或者可能焊得不好，使两条相近的铜箔走线被锡连上而造成短路现象等，而采用下述电压测量法就可避免这些缺点。
3．电压检查法：在有发射极电阻的情况下，可简便地测量发射极电阻两端的电压降，再除以电阻的数值，就可求出发射极电流，它基本上等于集电极电流，将它和额定集电极电流值相比较，就可以看出管子是否正常工作。
此外，从晶体管的输入特性曲线可知：当晶体管正常工作时，基极与发射极之间的电压V\(_{be}\)，锗管是0.2～0.3伏，硅管是0.5～0.7伏。通过对Vbe的测量，可以判断晶体管的be结是否正常。例如测量出一只晶体管的基极对地电压V\(_{b}\)为0.8伏，发射极对地电压Ve为0.6伏，则V\(_{be}\)为0.2伏，表明be结工作正常。若Vb是0伏，即表明偏置电路有问题，或上偏流电阻断路，或是下偏流电阻短路。若V\(_{b}\)测出是0.8伏，而Ve是0伏，则说明晶体管e、b间断路。若测出V\(_{b}\)是0.8伏，Ve也是0.8伏，则晶体管b、e 间短路。
在集电极接有负载电阻的情况下，我们也可以通过测量集电极电压V\(_{c}\)来判断工作的好坏。例如负载电阻是2千欧，测得Vc是4伏，电源电压为6伏，刚电阻上压降为6-4=2伏，换算成I\(_{c}\)为2／2000= 0.001安=1毫安。若测出Vc与电源电压相等，则说明电阻短路，或是晶体管e、c间断路。若测出V\(_{c}\)降得很低，则表明Ic太大，或是基极电路有问题，引起I\(_{b}\)加大，或是晶体管c、e间短路击穿。
从晶体管工作原理可知，I\(_{c}\)是受Ib控制的，因此我们简单地增加或减少基极偏压，便可粗略而迅速地检查出晶体管是否在工作。最简单的方法是短路b、e，也就是短路基极下偏置电压，使I\(_{c}\)截止。这样，在有负载电阻的电路（例如电压放大级）中，Vc就要升高。我们在短路b、e的同时观察V\(_{c}\)的变化，便可检查出这一级的工作是否正常。
4．本机振荡器的检查：前述检查本机振荡器的方法简单易行，但需要良好的收音机，若手边没有，可用万用表测量变频管的直流电压、电流的方法来判断。
从变频级工作原理可知，当本机振荡器起振时，变频级的集电极电流I\(_{c}\)、发射极电压Ve都略有增加。因此，可用万用表1伏档测量变频管的发射极对地电压，然后用一根短路线将振荡线圈（附图中1、3点）短路，此时振荡停振，I\(_{c}\)、Ve都要下降，表针应略有回跌，说明本振工作正常；若无变化，说明本振有故障。本机振荡器停振故障，可能是由于振荡线圈损坏，或调谐电容器、垫整电容器断路或损坏。
