我们根据本刊“简易恒温控制器的改进”一文，对GD65—1型鼓风干燥箱自动恒温控制器进行了改革，把通过电子管放大、由中间继电器触点开断主电路的型式改为可控硅无触点控制的型式。经过一段时间的使用，能达到简易、灵敏、可靠等要求。

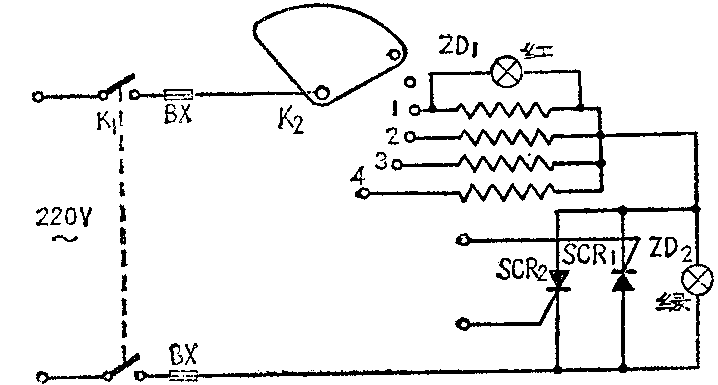

电路见图。这个电路将原有的电子管、中间继电器等元器件不用了，而改用两个并联反接的可控硅。这样改进后的优点是：更灵敏，只要传感器一闭合或打开，可控硅立即导通或截止，消除了中间继电器开、合接触点的冲击声以及触点被卡的现象；更可靠，主回路无触点控制，不易损坏。
可控硅的控制极分别接至干燥箱内金属调节器的两个触点。当自动控温时，合上开关K\(_{1}\)、K2，把温度调节旋钮调到所需的温度刻度。在此温度的下限，调节器（也叫温度传感器）的两个触点闭合，使可控硅SCR\(_{1}\)、SCR2在交流正、负半周内分别导通，于是给电热丝通电，使箱内温度升高。当温度上升到某一限度时，两个触点断开，两个可控硅处于截止状态，电热丝中电流大幅度减小，温度下降。当温度降低到所规定的下限时，两个触点又闭合，又重复上述加温过程。两只可控硅在这里起了自动开关的作用。这两只可控硅是并联反接的，工作原理见本刊今年第3期“不用触发电路的可控硅交流开关”一文。
图中ZD\(_{1}\)、ZD2是绿色、红色指示灯。当两个触点闭合时，可控硅导通。因为ZD\(_{1}\)的电阻比可控硅的正向电阻大很多，所以ZD1上通过的电流很小，绿灯不亮，而红灯亮；红灯为通电指示灯。当两个触点断开后，可控硅截止，绝大部分电流主要流经绿灯ZD\(_{1}\)，热阻丝，所以绿灯亮，而红灯不亮。这时热阻丝因与绿灯串联，电流骤减。ZD1、ZD\(_{2}\)均为220V、15W的彩色灯泡。K2为组合式开关，共分五档，在“0”位时是断开电路，1、2、3、4档则分别接入相应瓦数的热阻丝，根据加热情况，选择其档位。我们用的是四组650W的热阻丝。BX为普通的熔断丝。可控硅用的是普通的3CT20A／600V。（工人 周绍强 邓积满）
