本刊1973年第2期刊登的“公社放大站扩音机开关机自动控制“一文中所用的自制继电表，简单易制。但是应用吸合电流较大的继电器，存在一定的困难。下面介绍一个利用光电作用的简易继电表，使用效果较好。

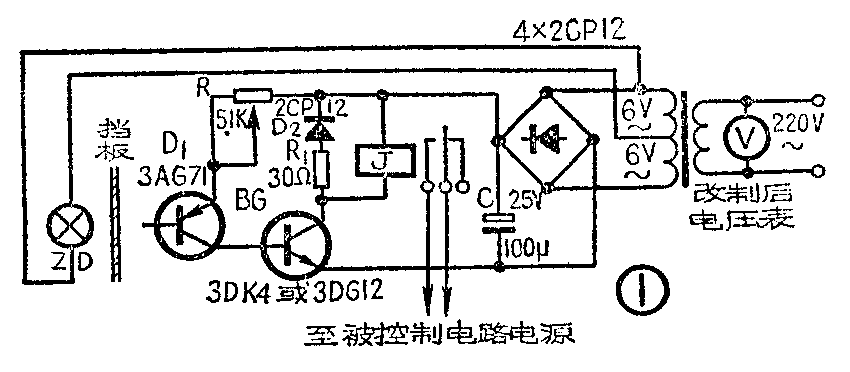

图（1）是继电表的电路图。这是一个简单的电子和机械运动结合的控制装置。具体的光电控制作用原理详见本刊1975年第一期。它是个亮通电路，利用加装在电压表指针上的两块挡板随表针的移动来控制光电转换，两块挡板间的距离就是允许的电压变动范围。当电压过高或过低时，表针的相应移动使挡板挡住了光源ZD照到光电管D\(_{1}\)的光线， D1的阻值很大，BG的基极电流I\(_{b}\)很小，因而集电极电流Ic亦很小，继电器释放，切断被控制电路电源。当电压正常后，挡板移开，光线就照到D\(_{1}\)上，它的阻值变小，BG的Ib增大， I\(_{c}\)也随之增大。于是继电器吸合，被控电路恢复工作。

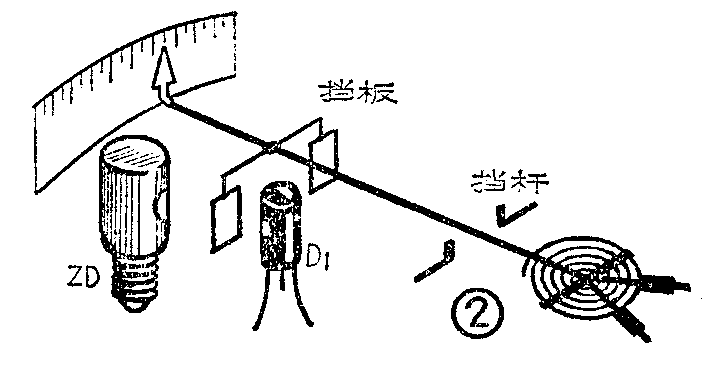

电压表宜选大型的改制，见图（2）。先把电压表的外壳和表面取去，然后把电表倒过来放置，使表针下面有足够的地方安装光电转换零件，再把表针尖向上弯曲，装上一块圆弧形刻度作指示电压用。两块挡板利用香烟盒内的铝箔来做，固定支架可用轻细木条并用万能胶粘制成，或用薄铝片条折角做成。然后用少许环氧树脂（万能胶亦可）粘牢在表针上。这样做后，表针的平衡被破坏，应重新调整。
电源变压器可用一般有两组6V的节电变压器。光电管用3AG71改制，基极不用，它的暗阻力50千欧左右，亮阻在2千欧以下。先把管壳上的黑漆刮去，然后做个黑纸筒套上，旁边开一孔（要对正管芯）以接受光照用。光源用6～8伏指示灯泡，也给它盖上个旁边开有小孔的黑纸筒。R是可变电阻，调节它的阻值可适应不同的继电器工作。
如把挡板改成一块，在允许电压变动范围上下限的地方各装上一套光电转变装置，继电器的接点分别控制电动机的正反旋转来带动调压器转动，就能够不中断被控电路电源而达到自动调压的目的。改变两个光电转变装置的位置，即可改变控制的电压允许变动范围。
要注意的是，电压降低的时候，光源和直流工作电压都会受到一些影响，但由于D\(_{1}\)的暗阻和亮阻相差很大，只要把继电器的工作电流调得比吸合电流大一些就可以了。（广东省龙门县广播站 梁肇年）
