本文介绍的电视机的特点是采用R－C耦合的中放电路。其优点是制作及调整都比较容易。
除了中放电路外，其它电路与一般典型机相似，故本文只着重介绍中放部分。
电路简介
本机电路如图1，从图中可见，中放由三级R—C耦合放大器组成，其原理和一般R－C耦合放大器相同。为了获得所需的通频带，在放大器的前后加有几个调谐回路（B\(_{2}\)04205\(_{2}\)06）及吸收回路（B201\(_{2}\)02203\(_{2}\)04205\(_{2}\)06也和一般调谐中放一样作参差调谐，以得到合适的频率特性。三个吸收回路B201\(_{2}\)02203相应调谐于26、35.75及27.25MHz，用以防止邻波道及伴音干扰。
R\(_{2}\)01是用以改善与高频头的匹配用，与B205相并联的R\(_{212}\)用以降低B205的Q值，加宽频带。
另外，本机中放采用R－C耦合，集电极直流供电是经过电阻供给的。所以当由于AGC的作用，中放管的集电极平均电流随着信号强弱而变化时，它的直流供电电压亦将发生变化。这就会改变管子的输出电容，从而影响频率特性。为了减小这一影响，本机中的集电极负载电阻都用得较小（220欧），且在发射极电路中加有几百欧的电阻。
为了适应接收强弱不同的信号和防止干扰，本机采用了自动增益控制电路和干扰抑制电路。
经中放放大后的中频电视信号经D201检波后（约可达1V\(_{p－p}\)）成为视频信号。R215为检波负载，L\(_{2}\)01、L202、C\(_{219}\)、C220为高次谐波滤除网络。L\(_{2}\)03、L206为检波高频补偿线圈，用以补偿检波频率特性。为了提高检波效率，D\(_{2}\)01加有稍许正向偏压。
视频信号经预视放BG\(_{2}\)04及视放输出级BG205后加至显象管阴极。预视放及视放同一般电路，不详述。
AGC电压及复合同步信号从BC\(_{2}\)04射极取出后，先加至干扰抑制电路（BG301）。在无干扰时，BG\(_{3}\)01加有较正的偏压而饱和，故在R304上降压较大，使D\(_{3}\)01负极电位较低而导通，因而复合同步信号经D301而进入同步分离电路，使行、帧电路正常工作。但当有较大脉冲干扰进入时，正极性的干扰脉冲通过C\(_{3}\)01而加至BG301基极，致使它瞬时截止，其I\(_{C}\)为零，从而使D301负极电位升高而截止，使干扰不能进入同步分离电路。这就保证同步作用不被干扰所破坏。
在正常情况下，视频信号加至BG\(_{3}\)02基极，经放大后在其集电极上取出同步信号，送至行、帧扫描电路。另一方面，经过D301的视频信号经BG\(_{4}\)01及BG402放大后去控制高放及第一、二级中放，作正向AGC控制。此种电路为干扰抑制-峰值-延迟式AGC电路。W\(_{4}\)01可调整AGC基准电平。
制作

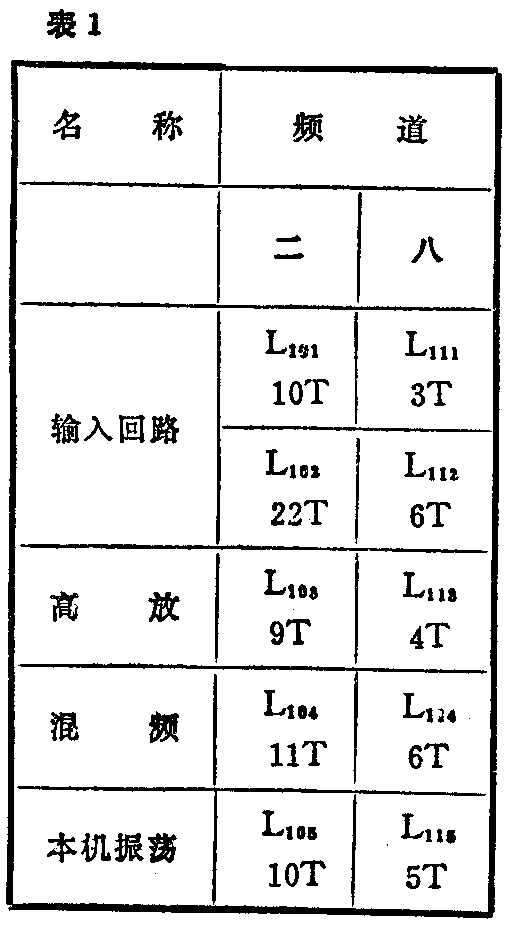

高频头采取一般电路，其结构及印刷板如图2，各线圈数据如表1。微调电容C\(_{121}\)采用晶体管收音机短波微调电容。高放输入回路应与本振、混频电路用铜片隔开，如图中虚线所示。高频头与中放电路之间用一根25厘米左右长的高频电缆连接。L104、L\(_{114}\)的绕向与其它线圈相反，防止本振干扰。输入端至天线用75欧同轴电缆线连接。高频头与地之间用粗铜导线相连焊牢（最好用屏蔽线外皮）。高频头调好后用金属罩屏蔽起来。

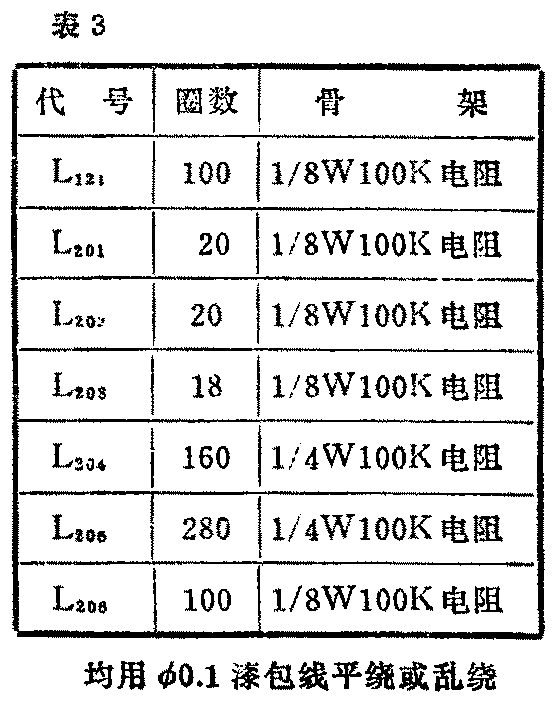

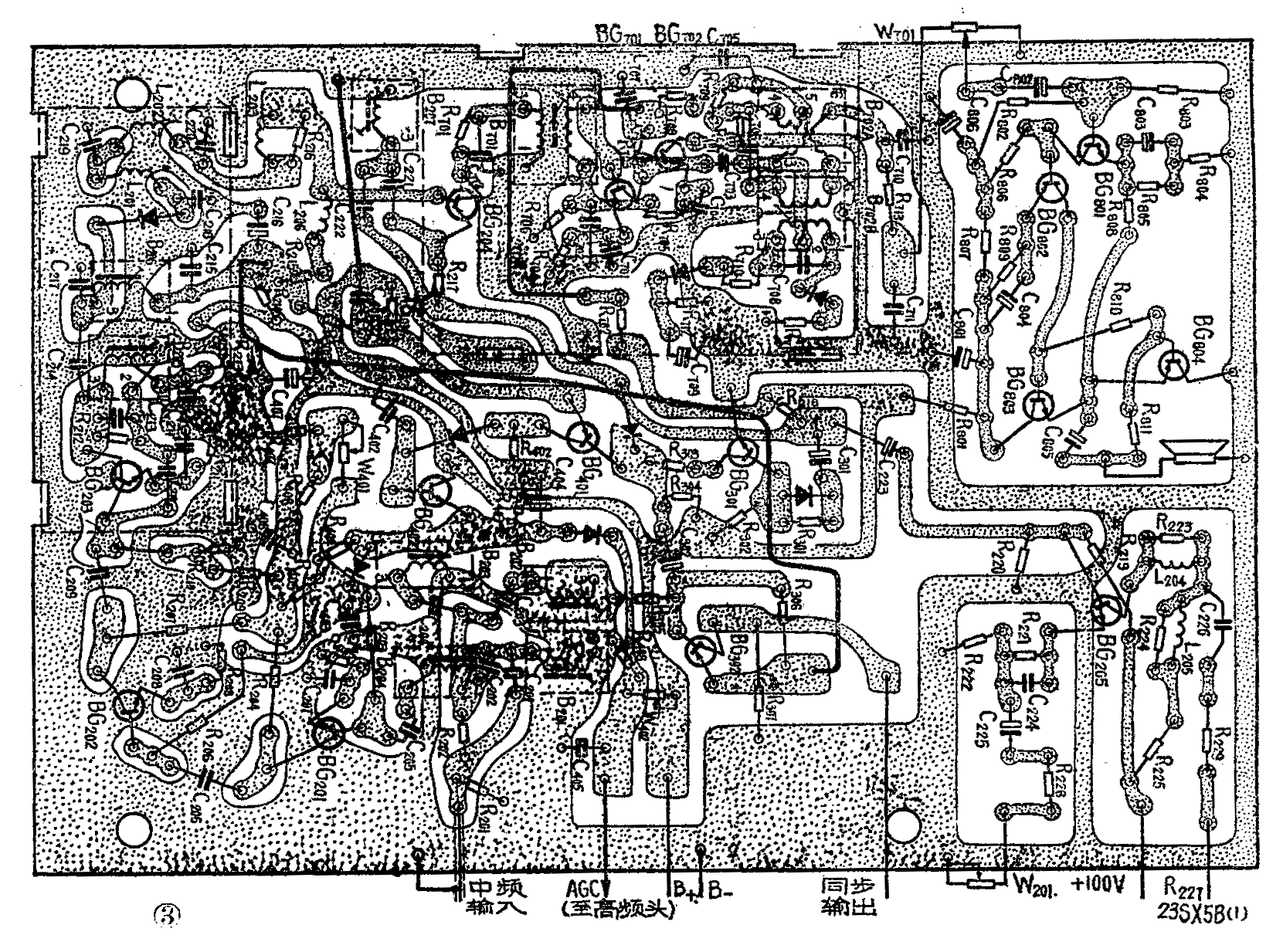

图3是本机的中频通道，检波、视放、伴音中放、低放、AGC及同步、干扰抑制电路板，统称信号板。其中第三级中放和检波电路加一屏蔽罩，射极跟随器和伴音中放电路也加一个屏蔽罩。位置如图上虚线所示。各吸收回路及中频变压器均用晶体管收音机短波振荡线圈改制，具体数据见表2。L\(_{2}\)01～206这几个线圈均绕在100千欧左右的1/3瓦或1/4瓦电阻上，数据见表3。
扫描电路印刷板如图4。各线圈数据见表4，稳频线圈采用晶体管收音机中频变压器改绕，用0.1毫米漆包线绕200圈。如果因排列不齐绕不下，可适当增加并联电容器C\(_{61}\)0的容量，以使稳频线圈谐振在行频上。行推动变压器及行振荡变压器采用硅钢片芯或铁氧体芯均可，只要截面积一样就可以了。帧振荡变压器及扼流圈则必须采用硅钢片芯。这里提到的三只变压器都要加0.1毫米的气隙。扼流圈的气隙为0.5毫米。行输出变压器与一般的相同。

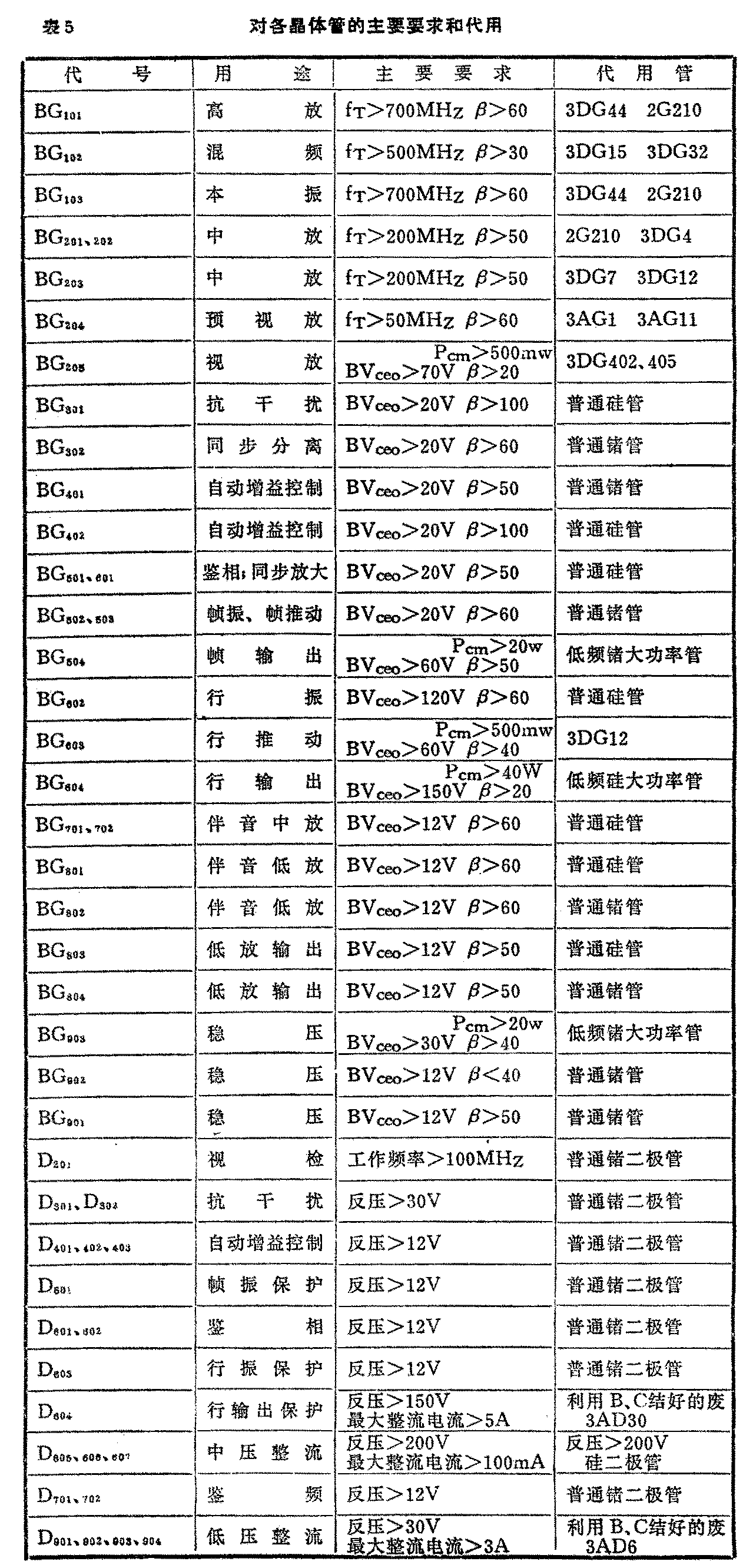

调整
焊接无误，元件数据准确，才可接通电源，调整各级工作点。先把高频头上的三只晶体管工作点调好，BG\(_{1}\)01、BG102及BG\(_{1}\)03的Ic分别调至1.5、1.5、3毫安。但要注意，调BG\(_{1}\)01时，暂时把R101接D\(_{4}\)03那端焊开改接至地，另外临时加一上偏流电阻（一般可用8.2千欧）。若要用AGC时调完后应复原，如高放不用AGC则可不复原。
调中放级各管的直流工作点时，应先将AGC第一、二级的电阻R\(_{2}\)03、R206断开，然后在这两级中放管的基极上临时各接上一个2千欧电阻通地。然后用一般方法选择其上偏流电阻（也是临时加在基极至+12V间），使其集电极电流为4毫安。第三中放集电极电流调至8毫安。射极跟随器的I\(_{c}\)调在1毫安，视放级5毫安。其它各级采用调电压法，按电路图中标出的电压调好。AGC先不调。
为了便于寻找信号，以先调低频道为宜。在离发射台较远的地方需要设置一良好的室外天线，将各调谐回路、吸收回路线圈的磁芯放在中间位置。将天线串一10微微法电容接入混频管BG\(_{1}\)02的基极上。在有电视节目时做如下调整：开启电源，改变本振线圈的长度，直至在显像管荧光屏上出现很乱的斜条，同时喇叭也出现伴音，说明已收到信号。顺序调整B206\(_{2}\)05204\(_{1}\)01，使黑白对比最强。同时旋动帧、行同步旋钮，使图像稳定下来。然后将天线接到高频头的输入回路上，细心反复调整高放、混频、本振、输入回路各线圈和B205\(_{2}\)06，使得到较满意的图像。
因为没有加上AGC，信号太强时可能发生自激或同步不稳等现象，这时可将R\(_{2}\)03、R206恢复到原来位置，去掉调整时接进去的偏流电阻。调整AGC基准电平电位器W\(_{4}\)01，以得到合适的对比度。如果发现天线接入高放级时，信号反而减弱了，或产生花纹和“雪花”干扰等，这一般是由于BG101损坏，β值太低或f\(_{T}\)太低所致，要换一只好的。根据制作经验，高放级的AGC可不加，测试AGC是否起作用，可将天线拉出，推进，增益应无明显变化。如果AGC不明显，一般是BG401、BG\(_{4}\)02的β太低，或是中放管的特性不好。在制作过程中发现3DG11C做中放管，AGC控制电压在3伏以上时，AGC才起作用，这时中放管电流可达7－8毫安，所以AGC不明显时，这也是个因素。现在国产的正向AGC专用管有3S11A，2G210等。采用这些管子代替3DG11C，AGC的效果会更好。
关于同步问题，在帧、行扫描电路没有故障的情况下，如果同步不好，就要检查干扰抑制管BG301是否被击穿。同步不好也可能是因为通道部分的调整不当引起的低频分量衰减所致。如果同步信号弱，还可减小R\(_{3}\)05的阻值至500千欧。
当图象基本调好以后，可将B\(_{7}\)01702反复调整几次使声音最大，音质最好，调B\(_{2}\)07202使声音不致干扰图象。
在调机过程中往往发现，把一个频道调好比较容易，两个频道都调好就比较困难。这是因为业余爱好者一般没有仪器调整，高频头频率特性不容易调得很准确。根据调整经验，在两个频道都能收到信号后，进一步精调时应先调好高频道。例如在北京，可先把第8频道调好，尽量做到信号强，清晰度好，声音好。然后不再大动中放各调谐回路（因为两个频道同用一个中放级，所以不宜再调，否则越调越乱），下功夫调高频头中的低频道（例如第二频道）各调谐回路，特别是本振和高放输入、输出线圈，也可改变高放线圈的耦合度和它们的Q值（加接并联阻尼电阻等）。
调整中还可能出现一些问题，现举一、二例如下。
当画面右侧出现短拖尾时，一般是由于通道频带太窄。出现这种情况的原因一般是：1．视放管BG205 的负载电阻R\(_{225}\)的阻值过大；2．C224断极；3．中频通道没有调好。如果显象管阴极同灯丝绝缘不良也会产生这种现象。
有的图象出现长拖尾，这种故障在看普通画面时不明显，但在有白字或大面积白色画面出现在荧光屏上时就表现得十分明显，这是由于信号中低频分量不足所引起的，一般原因是：1．视放管同显象管阴极的交连电容C\(_{22}\)0的容量不够；2．检波级同视放级的耦合电容C223的容量不够；3．R\(_{221}\)的阻值过大。
画面的右侧出现多重影象，往往是由于在调机中过分地追求清晰度所引起的故障。原因是通道中频率高端的增益过高而产生的减幅振荡所致。如果拉杆天线的方向不对或者平衡馈线中有一根断线也能引起这种故障，可以根据下述步骤来判断：
1．当旋动微调电容时，能够得到改善，一般是由于中放级没有调好，或者高放级的阻尼电阻R\(_{212}\)开路；2.当旋动微调电容时，不能得到改善，一般是由于视放级R223断路或C\(_{224}\)容量太大。
应该说明一下，图像质量的好坏，包括稳定度、灰度、清晰度等。在调整中要全面考虑，不能只去追求“线数”，否则除了会出现多重影象外，还会造成同步信号的限幅，使同步变坏，大面积底色不均匀等弊病。
在调整高频道时往往还会出现“雪花干扰”。这种故障是由于高频头的灵敏度过低所致。可检查天线是否良好（特别是当使用拉杆天线时，输入信号本来就小，所以天线与输入回路能否匹配就是一个重要问题了，要仔细检查输入回路），可能天线接触不良、馈线断线，波道转换开关不好等。另外，也可能是高放管的f\(_{T}\)不够高，β太小（不能只看直流放大倍数），C100断路，高放管的工作点不正常。
通过上述的调整，本机的装配工作就告完成了。
超外差式虽然具有许多优点，但调整比较困难，对初学者来说，单波道直接放大式制作起来就比较易于成功。本机电路只要作适当精简即可改成直放式，原线路板不动，只去掉高频头及吸收回路，加上一个简单的输入回路L、C即可。B\(_{2}\)05206均不动，但去掉C\(_{213}\)，C217。输入回路用φ8毫米骨架，用φ0.4毫米漆包线间绕。收看第二频道时的圈数是初级4圈，中心抽头，次级8圈。其它频道可根据实验适当增减输入回路及B\(_{2}\)05206的圈数。直放式接收时，不宜做高频道接收（频率太高易自激）。（松山 维建）
