电动机有一相断相时，虽然该相电流等于零，但流过其它两相的电流却增大，使电动机严重发热，很快烧毁。当熔丝熔断、电源缺相、开关或接触器的一对触点接触不良、或者电动机内部断线时，都会引起电动机断相，且电动机断相后还能运转，断相故障较难发现。我们矿井机电队试验成功一种断相保护装置。它能保证在发生类似故障时不烧毁电动机。

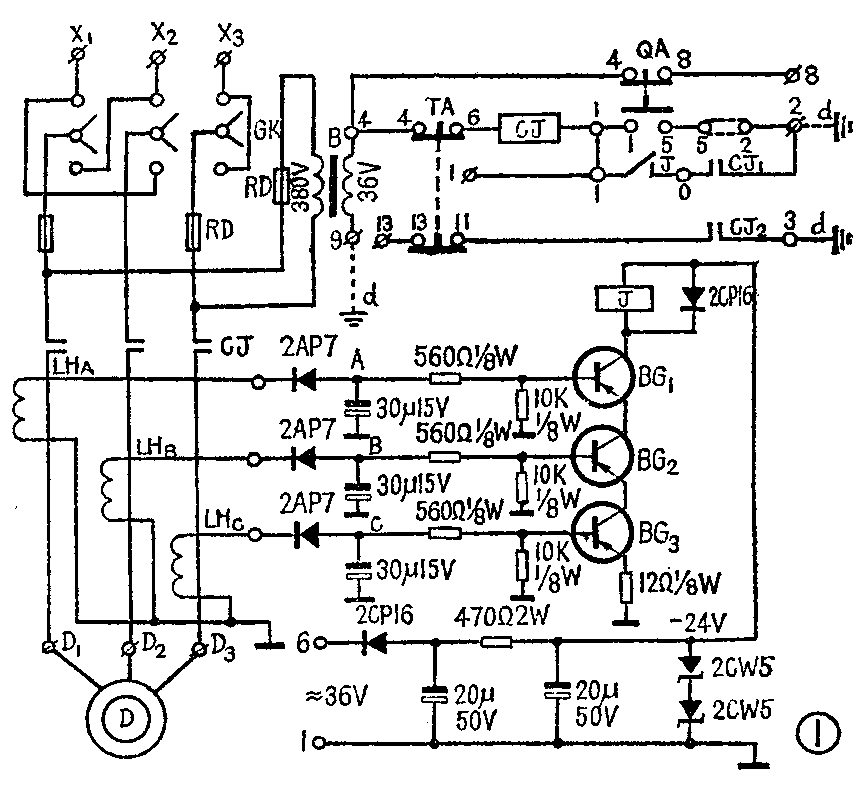

该保护装置的电路见图1。它采用三个电流变换器，分别将三相电流变换成三个信号电压，经过整流滤波后加到BG\(_{1}\)、BG2、BG\(_{3}\)（3AX31C型）的基极。三只晶体管组成一个有三个输入端的与门电路。当电动机的三相的电流均正常时A、B、C三端的对地电压都在-1.5伏左右，此时三个晶体管都导通，继电器J吸合，其常开接点闭合，使交流接触器CJ在按下起动按钮QA后保持其触点闭合，将电动机的三相电源接通，维持电动机正常运转。当由于某种原因使任一相断相时，该相的信号电压为零，相应的那一只晶体管截止，“与”的条件被破坏，继电器J释放。常开接点断开，使交流接触器释放，从而切断电动机的三相电源，达到保护电动机的目的。
继电器J采用JRX—4型，它的直流电阻为750欧，吸合电流为22毫安，动作电压为16.5伏，额定电压为24伏。将二组常开接点并联使用。
为了使晶体管的截止更可靠，即保护作用更灵敏可靠，在三极管的发射极串入一个12欧\(\frac{1}{8}\)瓦的电阻。三只晶体管的穿透电流要小。
交流电源由防爆开关QC83一80A内的电源变压器B供给（接在交流接触器线圈两端）。
电流变换器采用锰锌材料做成的MXO—2000磁环，其尺寸为φ31×18×7.5（单位毫米），初级绕1匝，次级用直径为0.23毫米高强度漆包线绕650匝。电流变换器的参数决定了本装置的工作状况。对于断相保护来讲，我们希望在初级电流不大的情况下，次级有足够的输出电压。同时希望在初级电流增加时，次级电流并不随着无限制地增加，即希望二次电压要稳定，特别是在电动机绕组短路的情况下更有此要求。用锰锌作成的磁环可满足这些要求。这样作成的变换器，适于安装在3千瓦及以上的各种不同容量的电动机；对于3千瓦以下的电动机，只要把初级绕2～3匝，也能可靠工作。（工人 林兆水）
