光电式自动响铃钟是自动发出铃声的装置。对于学校来讲，可以按作息时间表，自动发出预备、上课、下课……等铃声，不必再由专人负责打铃，光电式自动响铃钟简单易制、成本低、响铃准时、可靠。
工作原理
光电式自动响铃钟是由钟表、电子线路、电铃等部分组成。用两个边沿带着小孔的走动圆盘代替钟表的分钟和时针，在规定好的时间使两个表盘上的小孔同时对准光电管，透过光线，激发光电管，使放大器工作，启动线路中的继电器，接通电铃电路，发出铃响。

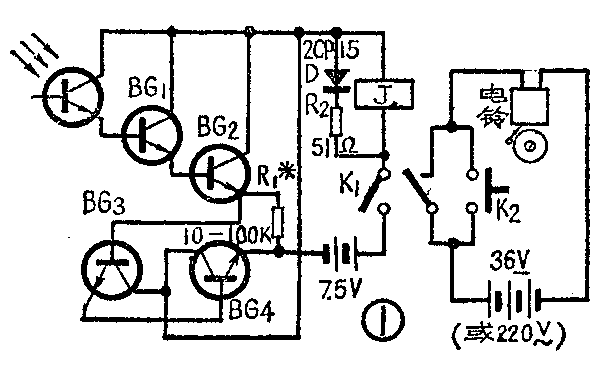

电子线路见图1。当光电管没有光照射时，它的暗阻很大，因此接通电源后，由于BG\(_{1}\)的基极偏流甚小，整个放大线路处于截止状态，输出电流近似为零，因此继电器不动作，电铃电路处于开路状态，电铃不响。当有光照射时，光电管的阻值迅速变小，电源通过它给BG1基极偏流，于是经过BG\(_{1}\)、BG2、BG\(_{3}\)、BG4的放大，从BG\(_{4}\)的集电极输出几十毫安的电流，使继电器动作，接通电铃电路的电源。发出铃声。放大线路由热稳定性较好、穿透电流较小的四只硅管组成，每两只硅管组成一个复合管，第一组管子接成射极输出器，以提高它的输入阻抗。因为复合管的电流放大倍数为各管电流放大倍数的乘积，所以能保证继电器准确启动。图1中的电阻R1可防止由于温度升高而使放大线路的总穿透电流过大。适当选择它的数值，当周围温度在-5℃至+40℃之间变化时，可使整个线路的静态电流控制在0.01毫安左右，所以静态耗电比较省。
钟表的原机械部分要稍作改动，要重新作两个走动表盘。因为一般作息时间表大都以5分钟为最小单位，所以分钟表盘和时针表盘上的小孔也是以5分钟为最小单位。两个表盘以不同速度转动，它们上面的小孔在光电管处每5分钟对准一次，使光电管受到光的照射。分针表盘上的孔的大小，控制电铃响的时间约30秒左右。时针表盘上的孔按作息时间表编制成程序。使钟按编好的时间表，准确地发出铃响。
选材与制作
我们用的是北极星牌报时摆钟。光电管用的是3DU21，也可以用3DU31或半导体三极管代替。三极管用的是硅低频三极管，穿透电流小于10微安，电流放大倍数大于50，也可以用锗管代替。继电器J用JRX—13F型继电器改制，线圈电阻90欧，吸合电压6伏，电流25毫安。制作时可用已有的继电器或收音机小型输出、输入变压器改制。电铃电路用交流、直流供电都可以，但应注意电源功率应与继电器的触点负荷相适应。

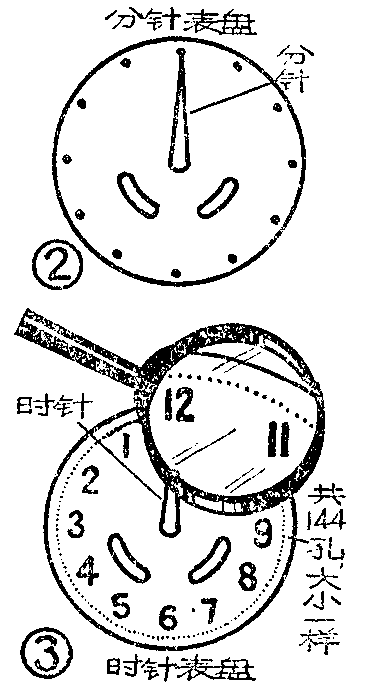

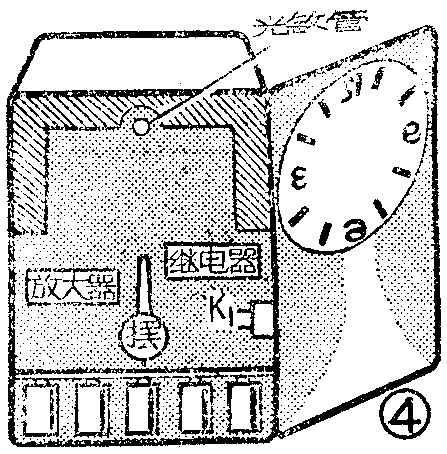

制作两个表盘时，分针表盘用1至2毫米厚的透明塑料板作成直径为21厘米的圆盘。先用白色调和漆在圆盘的外沿刷一宽为3厘米的圆环，再刷黑色调和漆盖住以免透光。在直径为19厘米的圆周上，按12等分打出直径为5毫米的孔12个，并在圆心处打一小孔，用环氧树脂把分针固定在正面（涂漆的一面为背面，因先涂了白色调和漆，所以正面上看不到黑色涂，不影响表盘美观）。固定分针时，使分针针尖对准一个孔，并留出上发条的孔，见图2。分针表盘也可以用薄铝板或薄铁片作。时针表盘可用薄铝片、薄铁片作成直径为21厘米的圆盘，刷成白色，在直径为19厘米的圆周上，按144等分，打出直径为2毫米的孔144个，也在圆心处打一小孔，把时针焊在圆盘的涂白漆的一面。固定时，也使其针尖对准小孔，在其上按逆时针方向标出1—12的数字，时针针尖指的小孔标12点。留出上发条的孔，如图3所示。然后把作好的分针、时针表盘装在原来放分针、时针的轴上，使两个表盘分别按分针、时针的速度逆行转动。固定光电管时，先在长6厘米，宽4厘米的塑料板中心打直径为0.5厘米的孔，使光电管的顶部从孔中露出约0.4毫米，把光电管的两脚焊在旁边的空心铆钉上。在钟的上部原来固定表盘的横木板上，在距表针、轴正上方9.5厘米处打一个直径2厘米的孔。把光电管对准这个孔，再用大头针把塑料板钉在横木板上，并从铆钉上再引出两条导线。总开关K\(_{1}\)、K2及放大器线路板、五节3号电池均放在钟表内，见图4。
调整放大线路时，先让光电管蔽光，将整个焊好的放大器线路板放在一个纸盒内（也可以不带继电器），插入温度计，当温度为16℃时，不接电阻R\(_{1}\)，静态总电流约为0.1毫安，再让光电管见光（白天室内光即可）测量动态总电流为40毫安左右，则说明线路已调好。
安装钟表时，先把分针表盘取下，在时针表盘上按作息时间表，把该打铃时间处的小孔留下，其余的孔用黑纸糊住。然后再安上分针表盘。上表盘时，先让钟表停走，从作息时间表上选一个响铃的钟点，如9点，这时让时针表盘9点的小孔对准光电管后固定，再把分针表盘上分针指的小孔（即12点）也对准光电管，并固定。装上电池，接通开关K\(_{1}\)，调整吊在室内距钟表约24厘米的小平面镜，使光更好地照射在光电管上，这时继电器动作，电铃响，否则应检查放大器与光电管位置是否工作正常。然后拨动分针表盘，使之和当时的时间一样，并上好发条，使钟表开始运转。钟最好放置在南墙窗口的一侧，可根据条件，选择合适地方放置，使之在一年四季只要光线合适，就可以启动电铃。
表示时间的数字可以用硬纸刻出，用胶水粘在钟表盖的玻璃里面。再用白纸剪一个宽1.5厘米的圆环，它的大小正好挡住分针表盘上的12个小孔，把它也粘在钟表盖玻璃上。并在圆环的正上方留出1厘米宽的透光孔。
更换时间表时，取下分针表盘，在时针表盘上按作息时间表留出响铃的小孔，把不用的孔粘住。
约15天上一次发条、可在中午12点时上。K\(_{2}\)为临时响铃开关。(吴庆振 赵可敬)
