铁氧体天线磁心（通称磁棒），是用高频（0.5～30兆赫）损耗很小的铁氧体材料制成的。天线磁棒按其截面积形状一般有圆形和扁形两种，分别以汉语拼音字母Y、B表示。
制造中波天线磁心所用的铁氧体软磁材料的牌号（或型号）为RK4，是表示起始磁导率为400的铁氧体软磁材料（老型号为MXO-400，M—锰，X—锌，O—氧化物，即是起始磁导率为400的锰锌铁氧体），它的最高使用频率为1.6兆赫。制造短波（f≤12兆赫）天线磁棒的材料，其牌号为R60，是起始磁导率为60的铁氧体软磁材料（旧型号为NXO－60，其中N—镍，X—锌），它的最高使用频率达20兆赫左右。因此将它用在18兆赫，也能满足要求。

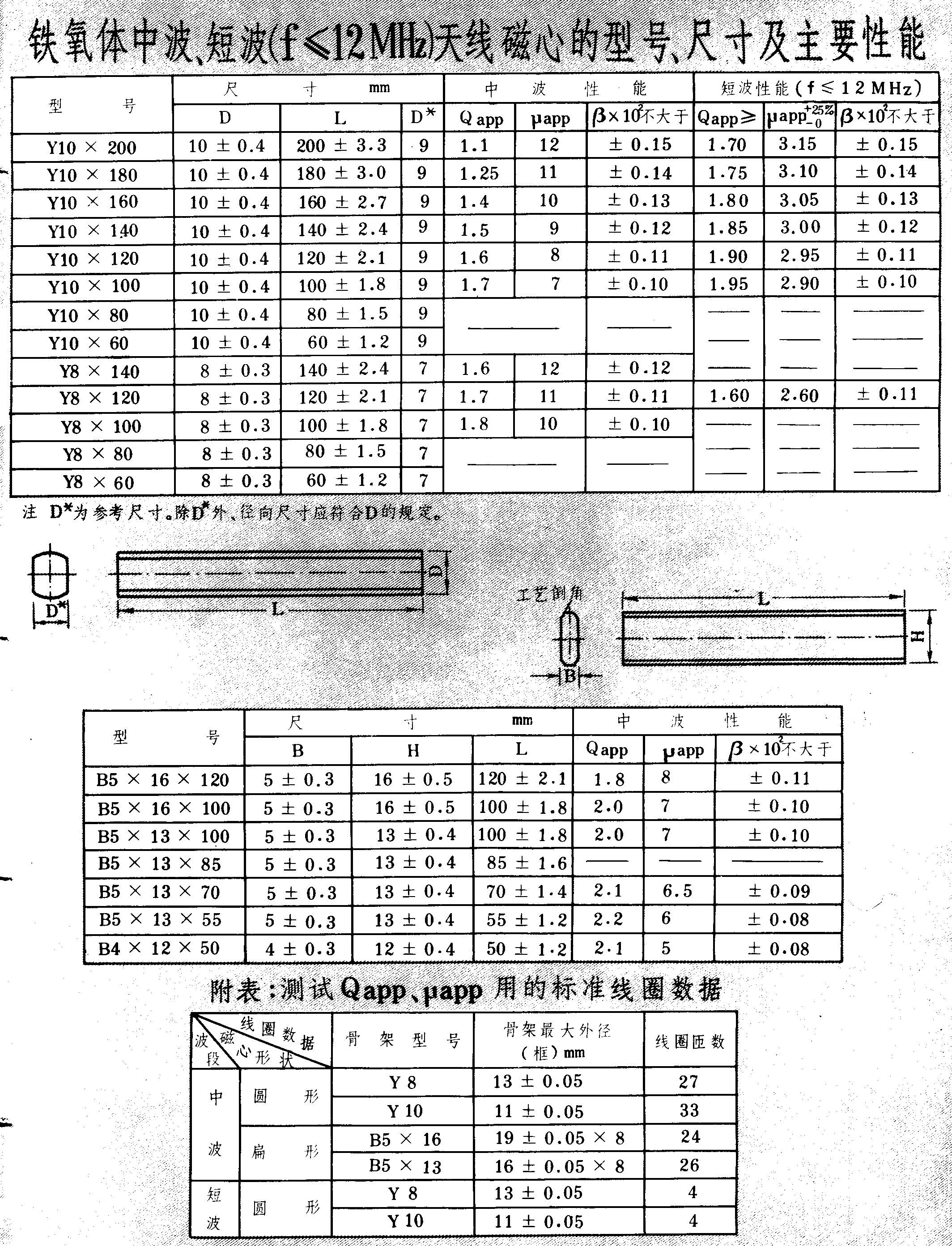

封三所列两种天线磁棒的表现品质因数Q\(_{app}\)和表观磁导率μapp，是用高频Q表测得的，其精度为：Q≤±7％；L≤±5％。这两项参数的意义如下：
Q\(_{app}\)=Q／Qo；μ\(_{app}\)=L／Lo
式中：Q\(_{o}\)——测试用空心线圈在规定频率下的品质因数。测量外径为10毫米圆形中波天线磁棒的空心线圈，在1.6兆赫时的Qo约为65左右；L\(_{o}\)——测试用空心线圈在同一频率下的电感量，Q——插入天线磁棒后的线圈在磁棒中点位置和在上述同一频率下测得的品质因数；L——插入磁棒后的线圈在上述同一位置和同一频率下的电感量。上述测试用的频率，中波规定为1.6兆赫；短波（f≤12兆赫）规定为12兆赫。
测试Q\(_{app}\)及μapp用的线圈及骨架是标准的。其线圈用0.31毫米的漆包线单层密绕而成。测试不同型号的天线磁棒所用线圈骨架的最大尺寸及线圈匝数列在封三附表。
封三表中的温度系数β=（Lt\(_{2}\)－Ltl）／Lt\(_{1}\)（t2－t\(_{1}\)），是在-25°C～＋55°C温度范围内相差任一10°C两点间的β值，不大于表中规定的数值。测量是在天线磁棒的中点位置附近用0.31毫米漆包线单层密绕，其匝数是以电感量达到350±100微亨为准。电感测量仪器精度为：L的偏差应≤±0.5％。
中波天线磁棒喷黑漆（以前有些产品端面喷绿漆）；短波（f≤12兆赫）喷中灰色漆（以前喷红漆）。

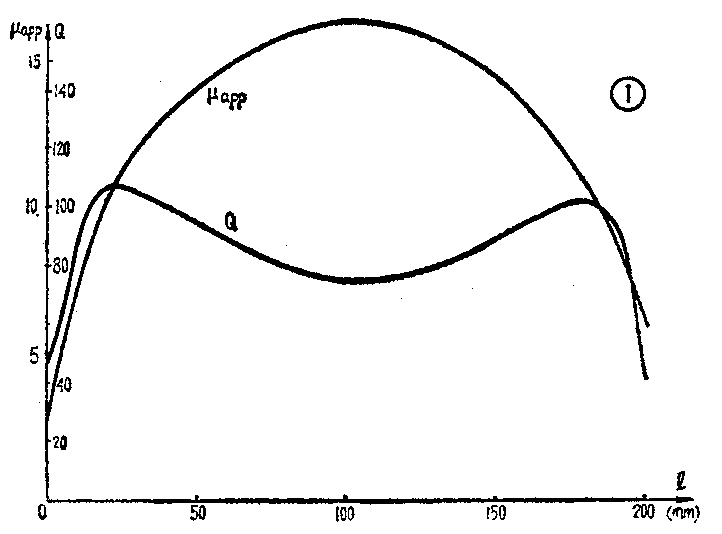

中波天线磁棒的Q值和μ\(_{app}\)在沿磁棒长度方向不同位置的分布情况，可用图1所示Y10×200磁棒的典型曲线来说明。可以看出，长磁棒的Q最大值是在两端附近，而电感量μapp则中点处最大。随着磁棒长度减小，Q值的双峰逐渐消失，变成单峰（在Y10×120以下）。
Q\(_{app}\)的大小对整机指标有影响。一般Q值高，则收音机灵敏度也高，但不起决定作用。
μ\(_{app}\)主要影响收音机的统调，μapp低，要增加天线线圈匝数，反之要减少匝数。
中波天线磁棒的Q\(_{app}\)、μapp与频率的关系如图2曲线所示。μ\(_{app}\)基本上是一直线；而Qapp则随频率的增高而急速下降。因此中波天线磁心只能用在1.6兆赫左右，频率再高损耗就太大了。（关卓民 编）
