TY250／1000型和GY2×275型扩音机，都装有过荷继电器，当输出过荷时，能自动切断高压电源，即“掉高压”，以保护机器不受损坏。可是在多台机器同时工作时，如果某台机器掉了高压，而其余机器仍在工作，即使有监听喇叭也很难发现有故障的机器。为此，我们装了一套自动报警装置，当某台机架掉了高压，警铃会马上发出信号，使值机人员及时排除故障，以保证广播正常进行。

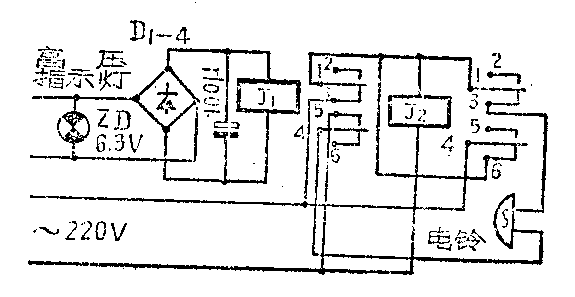

装置线路如图所示。当扩音机开高压后，其6.3伏指示灯ZD亮，桥式整流器有直流输出，继电器J\(_{1}\)动作，J1的常开接点1、3闭合，J\(_{2}\)也吸合并自锁。当此机掉了高压时，指示灯ZD熄灭，桥式整流电路无直流输出，于是J1释放，其常闭接点4、5又闭合。此时因J\(_{2}\)自锁，J2的1、3接点仍接触，所以接通了电铃电源，警铃发出信号，等值机人员排除故障并加上高压后，铃响才停止。
D\(_{1}\)～D4用2CP型号的二极管；J\(_{1}\)用JRXB—1型直流电磁继电器；J2用JZ—10型交流电磁继电器；电铃用一般交流220伏电铃。
此装置除电铃公用外，其余是每层机架都需安装。安装时将电铃装在值班室内，继电器装在一个盒子内，放在扩大机附近，使6.3伏电源线不致过长。 （山西省平遥县人民广播站）
