晶体管多路话筒混合放大器

文艺演出时，常常需要在舞台上布置二个以上的话筒，但是一般的扩音机只有一个或二个话筒插口，不能满足要求。为此，我们制作了一个“晶体管多路话筒混合放大器”，它能输入六路话筒信号和一路拾音信号。音量能单独控制，也能总控制。高、低音调分别可调。有两路输出：一路输给扩音机，一路输给录音机。用一节电池供电，可用很长时间，总耗电量小于2毫安。几年来，经使用证明性能较好，现介绍如下：

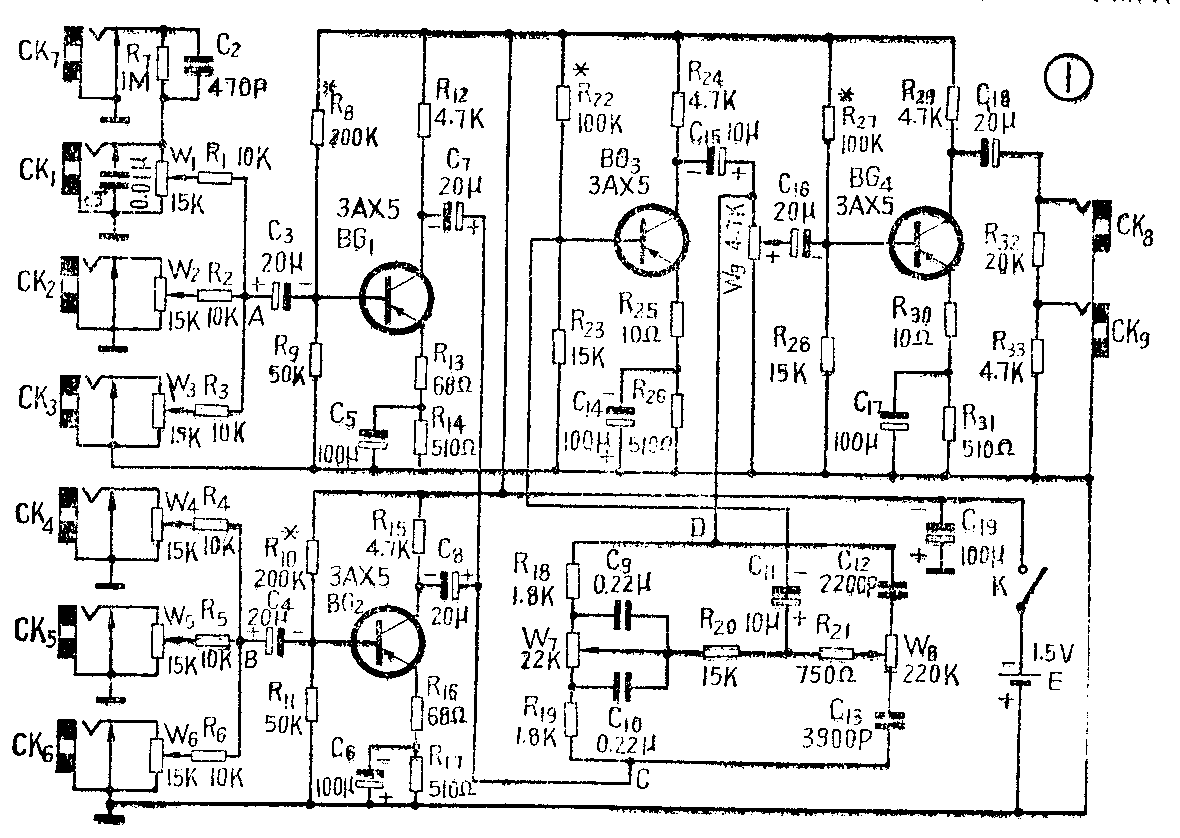

线路图见图1。CK\(_{1}\)～CK6为话筒插孔；CK\(_{7}\)为拾音插孔：W1～W\(_{6}\)为每路输入信号的音量控制电位器（拾音音量也由W1来控制）。由于在每一支路中串入隔离电阻R\(_{1}\)～R6，就减小了调节信号音量时对别路的影响，使三路信号可合用一个晶体管来放大。从CK\(_{1}\)～CK3和CK\(_{7}\)输入的信号在A点汇合后，经C3耦合到BG\(_{1}\)的基极。从CK4～CK\(_{6}\)输入的信号在B点汇合后．经C4耦合到BG\(_{2}\)的基极。经前置低放管BG1和BG\(_{2}\)放大的信号在C点汇合，进入由W7、W\(_{8}\)、R18～R\(_{21}\)和C9～C\(_{13}\)组成的负反馈电路，以便进行高、低音调节。W7为低音控制电位器，W\(_{8}\)为高音控制电位器。经音调控制电位器后信号会衰减，因此还要经过BG3和BG\(_{4}\)组成的两级低放电路放大后再输出（如果选用β大的三极管或不要音调控制电路，也可以省去一级低放）。从CK8插孔输出的扩音信号和从CK\(_{9}\)插孔输出的录音信号都是通过电容C18从BG\(_{4}\)的集电极引出的。为了减少两者的影响，设置了隔离电阻R32和R\(_{33}\)，录音信号从R33上引出。W\(_{9}\)为总音量控制电位器。本机用1.5伏供电是为了降低噪音。因为晶体三极管的噪声系数与工作电压有关、电压越低，噪声越小。低电压供电时的三极管特性曲线的线性段虽然比较窄，但由于输入信号较小（几毫伏至几十毫伏），失真就不会很大。测试表明，当输入信号大于100毫伏时，本机才开始有轻微失真。电源电压也可以用3伏、4.5伏或6伏。

晶体管选用噪音小、稳定性好、β在50以上的低频管，有些三极管因管压降V\(_{ce}\)较大，电源电压要3伏以上才能正常工作。音量控制电位器最好用指数式的，W1～W\(_{6}\)用4.7K至22K的，W9用15K至47K的均可以。音调控制最好用对数式电位器。全部元件在装配前都要进行检查，参数应符合要求，以减少调试和使用的麻烦。

全部零件应装在金属机壳内。机壳可根据具体情况自行设计安排。

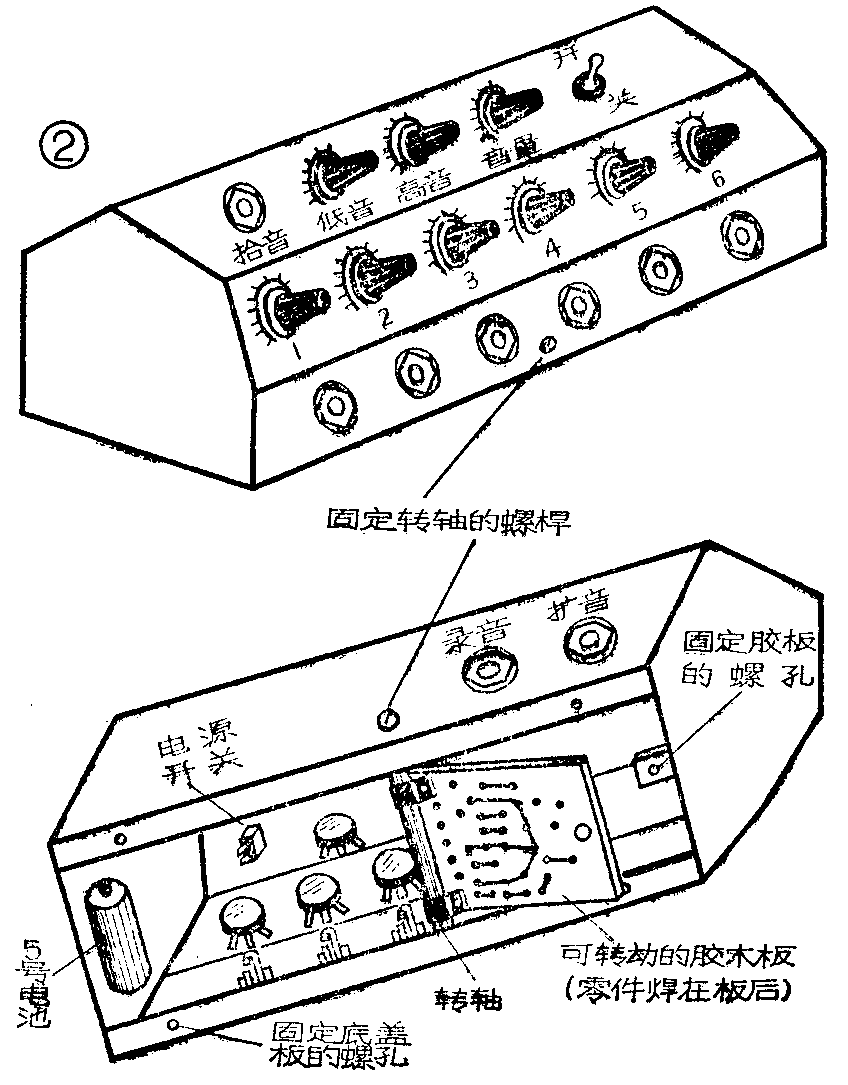

其外形和结构见图2。面板、底盖板和侧面板均用1毫米厚的铁板制成。电阻、电容和晶体管装在胶木板或印刷电路上时，要避免与下面的话筒插口相碰。胶木底板可设计成绕轴转动的，以便维修。为了减少面板上的电位器、插孔与胶木板之间的引线，R\(_{1}\)～R6可直接焊在W\(_{1}\)～W6的中心焊片上，由R\(_{1}\)～R3和R\(_{4}\)～R6的汇合点（A和B两点）引两根线到胶木板上接C\(_{3}\)和C4的正极，音调控制网路的R\(_{18}\)～R21和C\(_{9}\)～C13也可直接焊在W\(_{7}\)、W8的各相关的焊片上，再从C、D点和C\(_{11}\)的负极引三根线到胶木板上。引线长度要适当，不要妨碍胶木板的自由转动。

全机装好、检查无误后即可进行调试。先把各管的偏流调好，一般BG\(_{1}\)、BG2的集电极电流I\(_{c}\)调到0.22毫安左右，BG3、BG\(_{4}\)的Ic调到0.33毫安左右。再把两端都有插头的屏蔽线的一头插入CK\(_{8}\)，另一头插入扩音机的拾音插孔（如灵敏度太低可插入话筒插孔）。然后把一只话筒插入CK1～CK\(_{6}\)的任一插孔，开启电源开关，把音量控制旋钮调到适当位置，当对着话筒讲话时，扩音机所接喇叭应有声音。若无声音或声音小，多数原因是偏流未调好，可把各管的偏流电阻调整一下。调整方法是：先把话筒插入CK1～CK\(_{3}\)任一插孔中，把R8\(^{*}\)、R\(_{22}\)*、R27\(^{*}\)三只偏流电阻用470K电位器串一只30K左右的电阻来代替，一边对着话筒讲话，一边反复调节三只电位器，直到使喇叭中放出的声音大而不失真为止。然后将三只电位器连同30K电阻从电路中焊下来，用万用表测量它的阻值，换上三只等值的电阻。再把话筒插入CK\(_{4}\)～CK6插孔中，用同样方法把BG\(_{2}\)的偏流电阻R10*调好（R\(_{22}\)\(^{*}\)和R27*不必重调了）。如果无论怎样调节偏流电阻，喇叭中的声音总是不大，则可能是晶体管的放大倍数太低，可换上β大的管子试一试。当喇叭中放出来的声音比把话筒直接插入扩音机发出的声音大时（扩音机的音量调节旋钮应放在相同位置作比较），才表明“多路话筒混合放大器”有正常的放大作用。若喇叭中放出来的声音沙沙声太大，应换上噪声小的晶体管试试。如果有条件用仪器配合调试更好。当输入信号轮流输入CK\(_{1}\)～CK7插孔时，喇叭中都能发出正常的声音，且音量、音调控制作用都正常后，调试工作才算结束。(叶能仁)
