问：给40瓦的扩音机安一监听喇叭如何接？

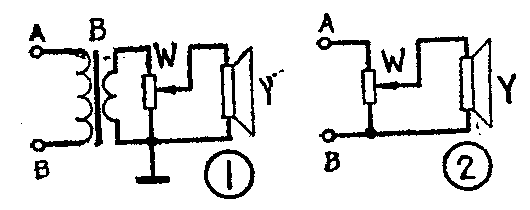

答：若采用功率为0.25—1瓦、阻抗为4—8欧的动圈喇叭，可按图1所示线路安装。B为线间变压器，可用1W、5500／4Ω的6P1输出变压器；电位器W可用1—3W的100—300Ω的电位器；因为一般监听喇叭的输出功率只要有0.1W的功率就够了，因此喇叭不一定加额定电压。输入端A、B接扩音机的输出变压器的0—16（或0—8)欧的输出端子上。
若采用压电陶瓷喇叭或高阻舌簧喇叭，可采用图2线路。图中W用1—2、10—30KΩ的电位器。A、B要接尽量低的电压（0—4或0—8Ω输出端子）, 使A、B间的电压不得超过喇叭的额定电压，否则要在喇叭上串电阻。
在利用上面介绍的监听喇叭选电台节目时，扩音机应接假负荷。（赵宝石 答）
问：用不同型号的普通万用表测试正常工作的交流收音机6A2管振荡栅电阻两端的直流电压时，读数不一样，为什么？
答：我们用普通万用表只能测量振荡的有无，而不能测出振荡电压的准确值。这是因为万用表的分布电容大，而振荡电压的振荡频率很高，所以它对高频来说容抗很小，往往把表头串联的分压电阻给旁路了，所以表上指示的高频电压不准确。由于不同型号的万用表在结构、灵敏度等方面均不同，故分布电容也不同，所以用它们测试时，读数不一样。比如用MF- 15型万用表，有时用250伏或500伏档，指针还会打过一半，可见分布电容的影响很大。（沈长生 答）
问：为什么电子管收音机的中波天线线圈多是装在底板上面，而短波线圈常是装在底板下面？
答：主要是为了缩短连接导线、减小分布电容。一般电子管收音机的波段开关都装在底板下面，为了靠近波段开关，因此短波线圈多半也都装在底板下面，另外底板下面有一定的屏蔽作用，可避免在调节收音机时由于人体感应所引起的频率漂移。装在上面由于连接导线较长，增加了分布电容（或电感），使谐振频率有所变化，因此频率刻度盘就不容易对准。中波线圈本身的电感量较大，增加一点分布参数，对频率的影响不大，故一般装在底板上面。（金德初 答）

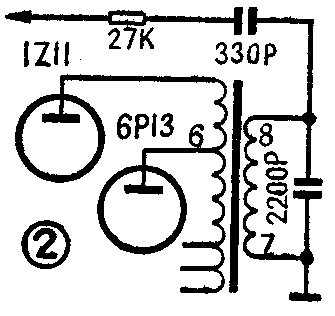

答：先检查行频自由振荡时有无这种现象发生。若没有，基本上肯定故障发生在自动行频微调控制电路。因为自动频率控制不仅可以控制行频频率，也能控制行扫描相位。若行扫描相位不对就出现如图示情况。这种故障往往是由于行输出级反馈电路元件有断路，如图中27K电阻或330Pf有断路，或是由于7—8绕组线圈接反，可以将7—8两个头倒一下试试看。（曾来顺 答）
问：有一部用4只811电子管作末级放大的300瓦扩大机，整流部分扼流圈坏了，从一部用2只805电子管为末级输出的300瓦扩大机中拆下扼流圈代换，无信号时811管屏压升高到1600伏左右，屏极发红；有信号时恢复正常值约1250伏，什么原因？
答：4只811管与2只805管为末级输出的功率放大，正常时屏压都为1250伏，零栅偏压、最大屏流400毫安，条件一样，似乎可以互换扼流圈，但实际上却有问题。
凡是用电感输入滤波的整流器都要求扼流圈的电感量大于某一临界电感L\(_{c}\),Lc=\(\frac{R}{_{负}}\)942（本公式适用于50赫电源），R负为整流器的负载电阻。若略去泄放电流等，对4只811管来说，静态工作屏流为100毫安，所以R\(_{负}\)=1250;100≈12500Ω,Lc=12500/942≈13.2H;对于两只805管来说，扼流圈的电感量应大于L\(_{c}\)=8300／942=8.7H。由于换用的扼流圈的电感量小于上述811管所需的临界电感量，所以整流输出的直流电压受负载影响较大，负载电流小时，输出电压高，屏极发红，当有信号时，负载电流增大了，所以工作又正常了。
换用时，最好把原扼流圈重绕，或者把泄放电流加大到直流电压正常为止（把泄放电阻减小），但要考虑原电源变压器能否负担所增加的泄放电流。（方 答）
问：用MF－16型万用表的10伏档测某硅管的基极电压为0.6伏，改用0.5伏档复测时，却为0.21伏，为什么？
答：用MF－16型万用表的电压档测电压时，万用表的内阻为每伏2千欧，因此，用0.5伏档时，表的内阻为1千欧，这个阻值与被测的硅管的输入阻抗是并联的，且因表的内阻值较小，对被测点的电压影响大，使被测电压下降。若用10伏档时，因表的内阻为20千欧，这么大的一个阻值并在被测端，对所测电压影响小，电压变化不大。因此用0.5伏档测试后，应再用10伏档核实一下。测小电压时尽量用内阻高的万用表，以减小测试引起的误差。（读 答）
