本文介绍的简易多用放大器可作一般扩音机用的前置放大器、检修收音机用的寻迹器、对讲机及检查高、低频晶体三极管（PNP型）的好坏。

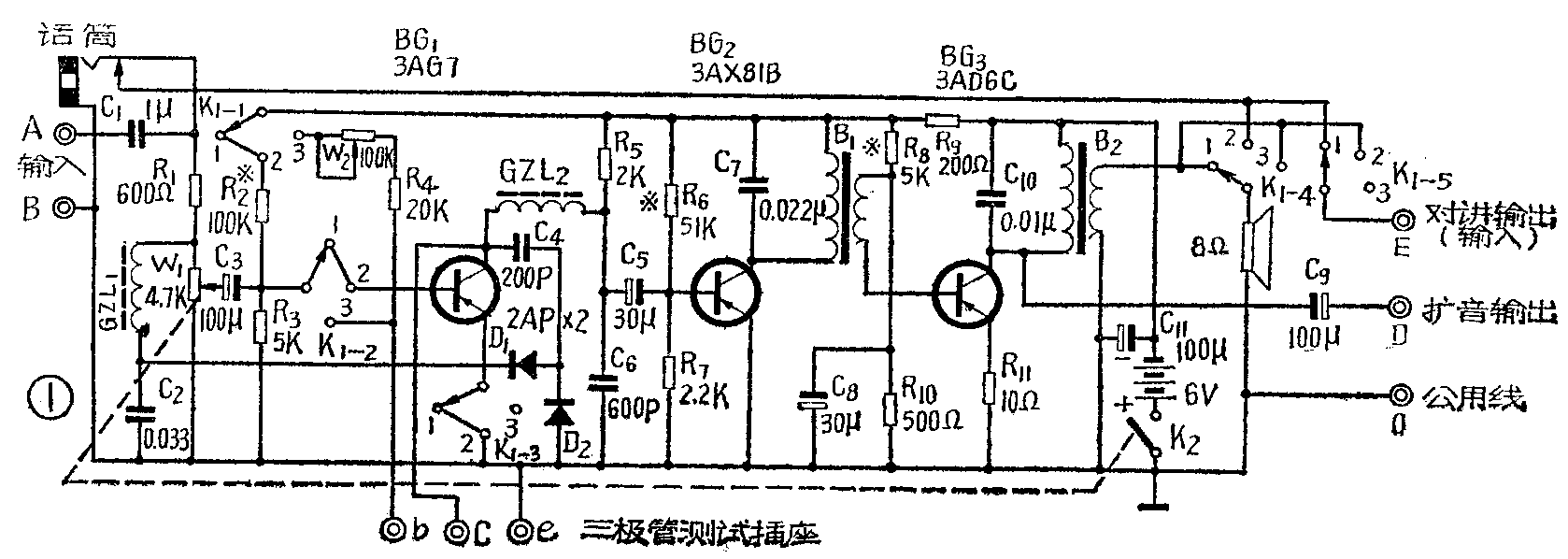

原理线路图见图1。实质上是一种再生来复式收音机的部分电路，只不过把原来输入调谐回路改为非调谐的就是了。
工作原理如下：
1．作前置放大器使用时，先将波段开关K\(_{1}\)拨至“2”位置，即“扩音”位置，这时机内喇叭就作为话筒，人对着它讲话，它将人的声音转变为音频电流，然后经三级晶体管放大，从D、O端输出给扩音机。
2．作检修收音机或扩音机的信号寻迹器使用时，将波段开关K\(_{1}\)拨至“1”即寻迹位置。被检测部分的信号由A、B端输入。当检测高频部分时，信号先经BG1进行一次高放，然后经二极管倍压检波，检波后音频信号再经BG\(_{1}\)放大后，加到后面两级，推动扬声器。当检测低频部分时，信号由A、B端输入，经三级放大后，去推动扬声器。如果听到声音，说明被检测部分工作正常，否则，就说明被检测部分有故障。
3．作对讲机使用时，先在E、O端接一只8欧电动喇叭甲，本机呼叫、说话时，将K\(_{1}\)拨至“扩音”位置“2”，这时经三级放大后的音频电流直接推动喇叭甲，于是从喇叭甲里可听到呼叫或说话声。当回话时，将K1拨至“寻迹”位置，再把喇叭甲当作话筒使用，喇叭甲的音频电流经过三级放大后，推动机内喇叭，于是可听到对方的回话，完成了对讲任务。
4．检查小功率PNP型高低频晶体三极管时，先将K\(_{1}\)拨至位置“3”即测试位置，将待测管子按管脚标号插入测试孔，从A、B端输入一个高频或低频信号（视被测管子是高频管还是低频管而定）。调整被测三极管的偏流电阻W2，使喇叭的声音最响为止，从喇叭声音的有无可知被测管的好、坏；当测试时，每次都把W\(_{2}\)开到最大，从声音的大小可粗略地判断管子的放大倍数β的大小。
图中C\(_{1}\)为信号耦合电容，R1、W\(_{1}\)为信号分压电阻，R2、R\(_{3}\)为BG1的偏置电阻，W\(_{2}\)、R4为被测三极管的偏置电阻，GZL\(_{2}\)为高扼圈，使经过BG1放大的高频信号全部通过C\(_{4}\)加到倍压检波电路，C2为高频旁路电容，使检波后的音频信号中的高频成分通过C\(_{2}\)到地，音频信号经GZL1加到BG\(_{1}\)的基极。BG1输出的音频信号经GZL\(_{2}\)、耦合电容C5加至BG\(_{2}\)的基极，然后再经两级放大，由变压器耦合到扬声器。

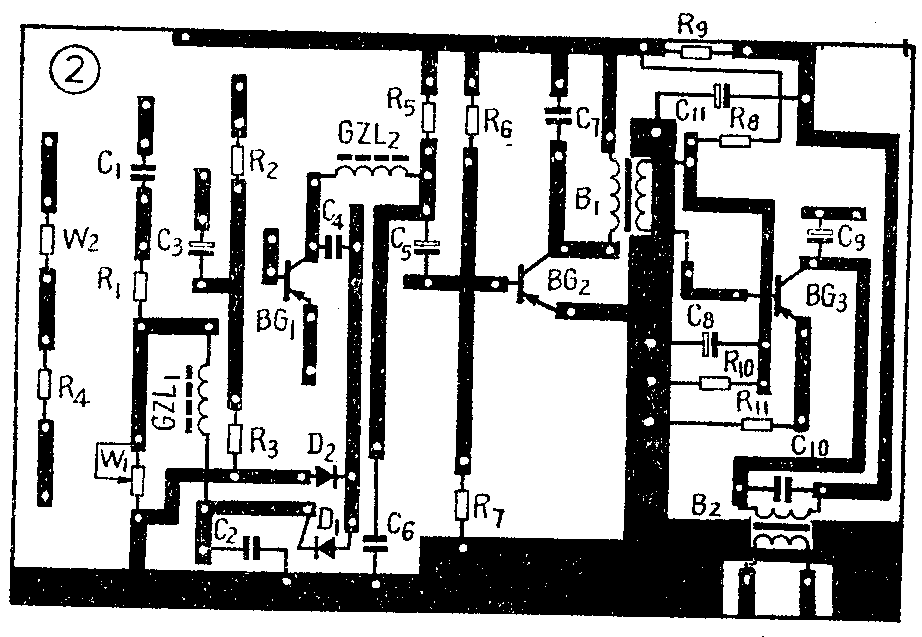

元件选择：本机可利用再生来复式收音机的成品改装，改装时只要把收音机的调谐回路部分电路稍作修改即可。如第三级用推挽输出，效果更好。高扼圈为2.5毫亨。变压器B\(_{1}\)为普通晶体管收音机中的输入变压器。变压器B2是用的“E”型铁心，截面积为12×15（毫米）\(^{2}\)，初级用线径为0.29的漆包线绕500圈，次级用同样的漆包线绕200圈。波段开关K\(_{1}\)为5刀3掷。测试晶体管插孔用小型接线柱。自制的印刷板线路见图2。为了适应话筒扩音，本机设有一个话筒插孔。
调试时，BG\(_{1}\)的静态工作电流为0.5mA，BG2为3—6mA， BG\(_{3}\)为10mA左右。为保证足够的推动电压，故BG2的工作电流不能太小。

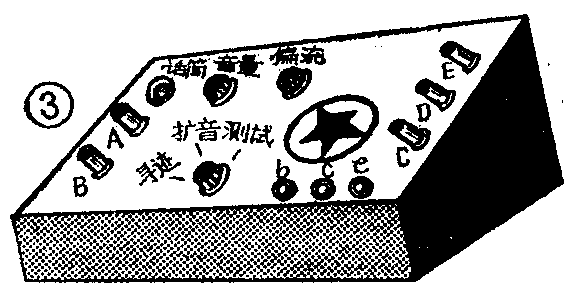

整机的外形见图3。音量电位器为W\(_{1}\)，偏流电位器为W2。作对讲机用时，用双股胶线传送，对讲输送线的长度应根据本机实际放大能力而定。(工人 姜永魁)
