在检修电子设备的时候，往往需要辨别供电的情况，例如确定哪一条线是电源正极，哪一条线是电源负极。有的同志经常采用万用表（直流电压档）的两根表笔快速接触电源的两个极，看表针的摆动方向来判别。但是这样做，由于表针经常反打，就会使表头磁铁逐渐退磁，时间长了，就会影响表头灵敏度，甚至还有损坏表头的可能。

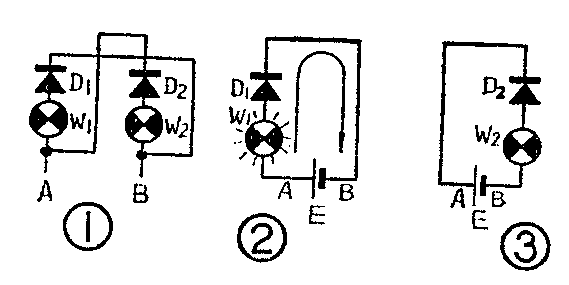

这里我们介绍一种能判别正、负极性的测试器，称为检极器。它能在很复杂的电路中帮助我们很快找到正、负极。检极器的电路图见图①，它是由两个小电珠和两个晶体二极管组成的。从图上可以看出，当A点接在电源E的正极，B点接在电源E的负极时，二极管D\(_{1}\)处于正向导通，所以电源正极就会通过A点、经小电珠W1、二极管D\(_{1}\)和B点向电源负极放电。于是小电珠W1就发光（如图②）。而二极管D\(_{2}\)上加了反向电压，因此D2和小电珠W\(_{2}\)上都没有电流通过。小电珠W2不发光（如图③）。如果我们把电源两极位置调换一下，让A点接在电源负极上，B点接在电源正极上，那么同样的道理，就会发现这时候小电珠W\(_{1}\)就不亮了，而W2却发光了。从这里我们可以看出，不管A还是B，接到电源上以后，哪一边的小电珠发光就说明它所接的是电源的正极。另一端不发光的是电源负极。根据小电珠的发光情况就能很方便地确定电源的正、负极了。
检极器的做法很简单。找两根胶木管或硬塑料管，管的内径要比小电珠稍微大一点。管的长度约为11—12厘米。在每个管上距离管的一端30毫米处，打一个小孔。孔的大小要比小电珠小一点。把小电珠由管中放入，使小电珠能从小孔中露出一部分为宜。小电珠可用6.3V的。二极管我们利用现有2CP12，用其它的二极管也可以。但必须注意，二极管的整流电流必须大于小电珠的电流，否则二极管会烧坏。
把小电珠和二极管及80厘米左右长的两根导线按图①连接好，分别装入两个塑料管内。每一根管的两端，按管的内径大小做两个圆木塞（胶木或塑料均可）。在离小孔近的那个木塞中心点上要钉一个小钉子，并把小钉子和小电珠用导线连接起来，做成一根触针。另一端的木塞中心要开一个孔，然后把两导线从孔中引出，为了在使用中不把引出线连同里面的二极管和小电珠拉坏，要在木塞的引出孔内侧把引出线打一个结。塑料管内的装置如图④。为了牢固起见，在装置时，还要用万能胶或乳胶把小电珠和木塞与塑料管粘住。装完后的检极器外形如图⑤。它可在3V～8V直流电源中使用。（北京市少年宫科技组）
