我厂广大职工认真学习和贯彻毛主席关于“努力办好广播，为全中国人民和全世界人民服务”的指示，进一步明确收音机发展的政治方向，提高了为巩固无产阶级专政而发展收音机生产的自觉性。多年来，面向工农兵群众，把普及的重点放在广大的农村，生产了不少受工农兵欢迎的“大机壳、大喇叭、大电池、低成本”的台式收音机。卫星牌9101型收音机就是其中的一种。
一、主要性能
频率范围：中波不窄于535～1605千赫；
中频频率：465千赫；
灵敏度：不劣于2毫伏／米（实际不劣于0.3毫伏／米）；
选择性：不小于14分贝（实际不小于26分贝）；
不失真功率：不小于150毫瓦（实际不小于450毫瓦）；
电源消耗：零信号时整机电流不大于20毫安；300毫瓦输出时不大于110毫安；
二、电路原理及特点

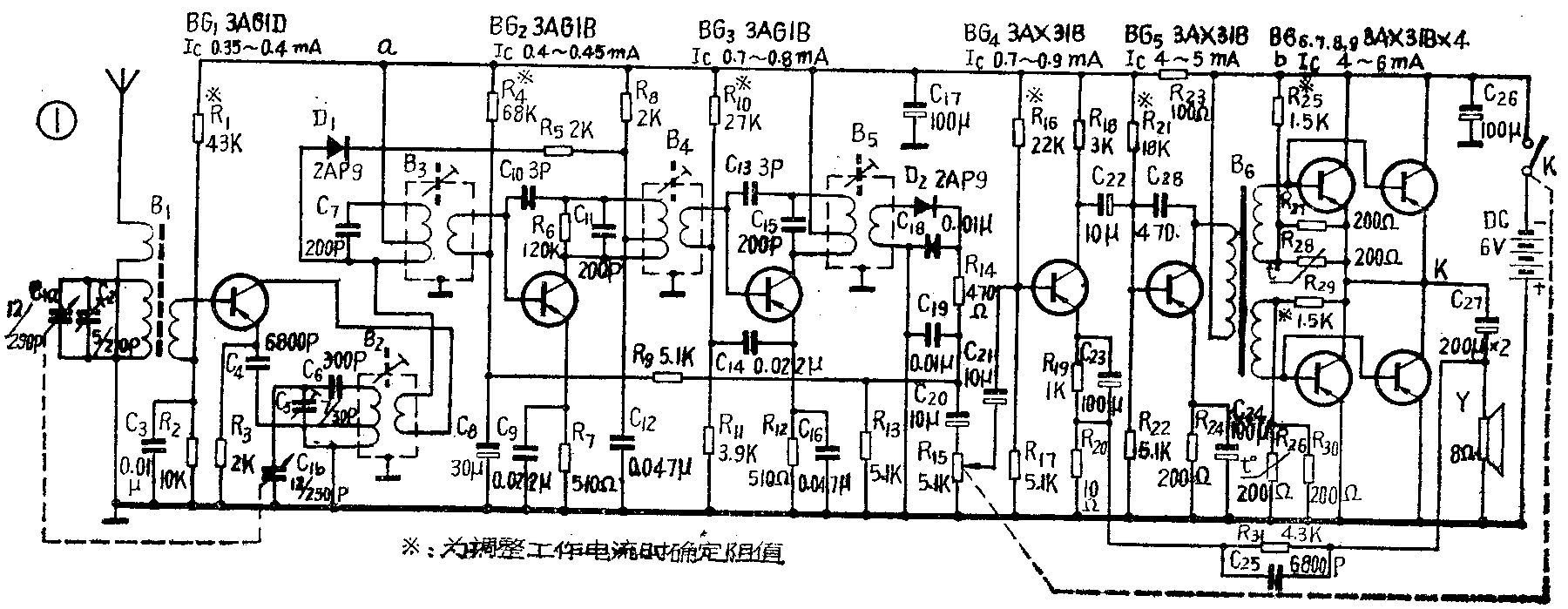

全机电路图见图1，由变频级BG\(_{1}\)、第一中放级BG2、第二中放级BG\(_{3}\)、前置低放级BG4、推动级BG\(_{5}\)和末级推挽功放级BG6～9组成。
机内装有磁性天线，采用φ10×160毫米的锰锌磁棒，并附有外接天线装置，以便于在山区或边远地区加接外接天线之用。
变频和中放部分采用超外差式半导体收音机的常用电路。为兼顾选择性和通频带，在第二中频变压器初级线圈两端并入电阻R\(_{6}\)，这样可加宽通频带，使音质得到改善。为了使大信号输入时中放级仍能保持较平稳的输出，本机加有二次自动增益控制电路（D1、R\(_{5}\)）。电容C20的作用是减小电位器R\(_{15}\)的噪声。
低频部分由前置低放级、推动级和末级推挽功放级组成，可以获得足够的低频增益。电容C\(_{28}\)的作用是防止产生高频寄生振荡。
末级功放采用无输出变压器电路。这种电路要求推挽管的最大电流较大，考虑到成本及管子利用率等因素，采用两只3AX31B并联作一只管子使用。这样，可以提高管子的利用率，同时使管子的饱和压降得以降低，有利于提高输出功率。在一般晶体管并联使用时，需要在发射极或基极加上均流电阻，但考虑到该电阻加得过小作用不大，若加得过大则会减小输出功率。所以我们没有加均流电阻，而是在实际生产中保证两管的电流放大系数大致相同，从而使并联两管的电流和功率分配基本相等。
低频信号经过输入变压器B\(_{6}\)加到末级推挽电路。由于两个次级线圈和上、下推挽管基极接法相反，使得上边两管BG6、BG\(_{7}\)在信号的某半周导通时，下边两管BG8、BG\(_{9}\)截止，到信号的另半周时情况又相反；因此，上两管和下两管推挽放大音频信号的两个半波，并都通过输出电容器C27加到扬声器上。结果扬声器上便得到放大了的完整的音频信号。扬声器采用φ100毫米口径，阻抗8欧。
由R\(_{31}\)、C25自输出端引入较深的负反馈至前置低放级，可以减小失真，使整机频响得到改善。

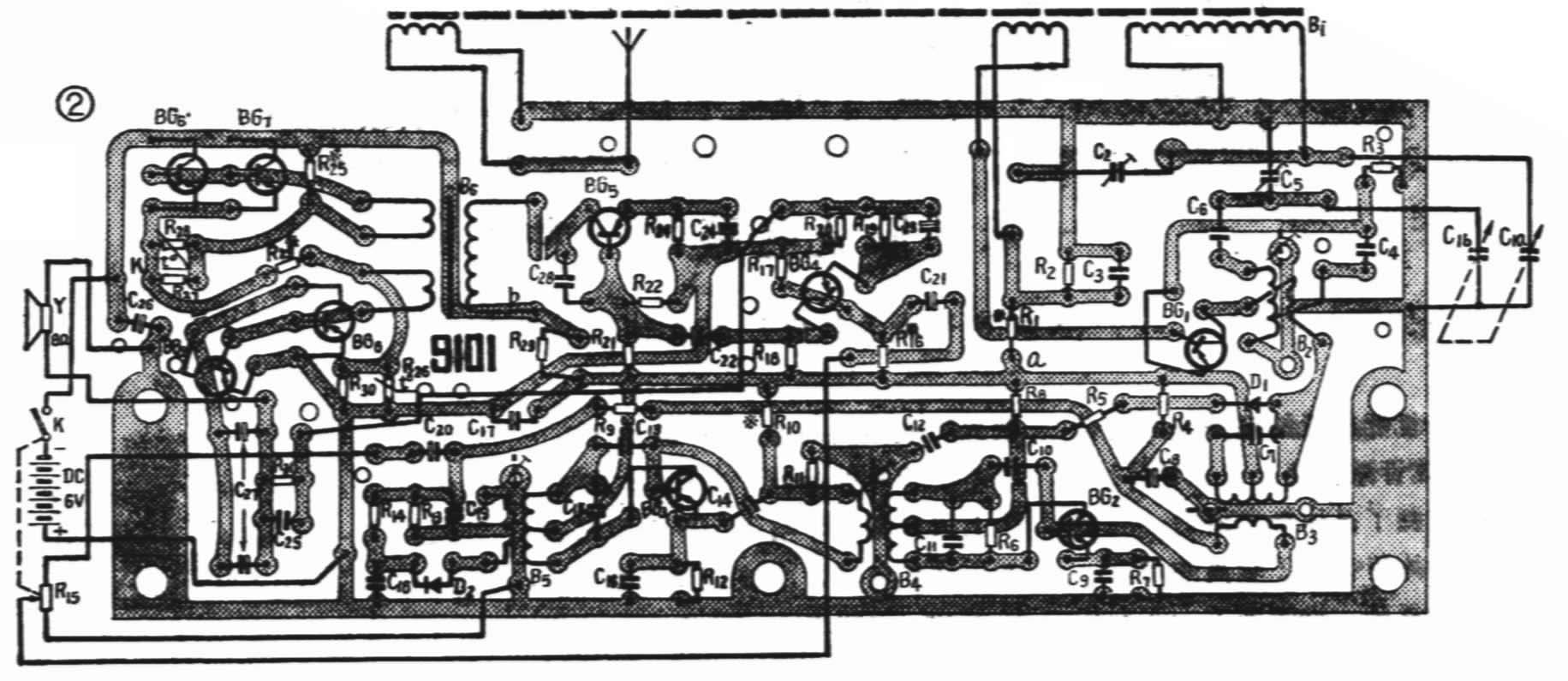

本机的印刷电路图见图2。
三、元器件数据

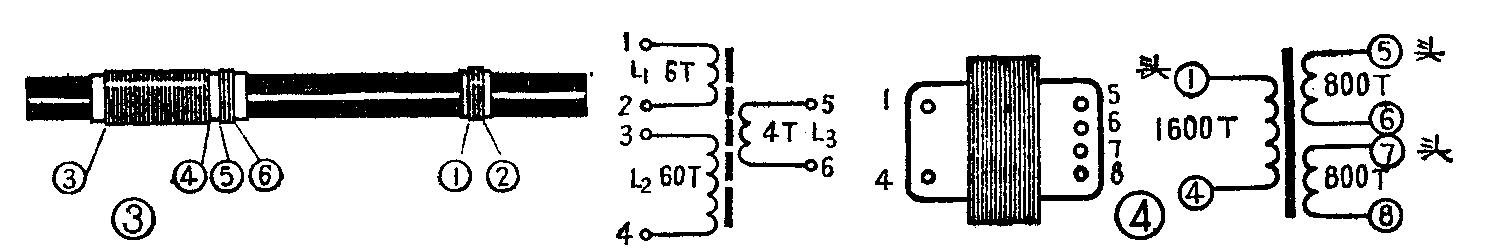

1．磁性天线B\(_{1}\)（图3）：线圈L1、L\(_{2}\)、L3均用10×0.07毫米丝包线平顺绕制，圈数如图所示。
2．中波振荡线圈B\(_{2}\):采用LTF－3－1型中波振荡线圈（黑色）。
3．中频变压器：B\(_{3}\)4\(_{5}\)分别采用TTF－3－1（白色）、TTF－3－2（红色）、TTF－3－4（黄色）中频变压器。
4．输入变压器（图4）：采用D\(_{42}\)铁心，铁心截面积为6×10毫米\(^{2}\)，初级线圈用φ0.11毫米漆包线绕1600圈；次级用φ0.11毫米漆包线双线并绕800＋800圈。
四、结构特点及维修
本机机壳体积为360×160×172毫米\(^{3}\)，不带电池的重量为2.3公斤。外壳采用椴木胶合板制作，质地坚固，经久耐用。机壳前脸扬声器板配有各色喇叭绸布，中间镶有氧化铝质装饰条；下方度盘用透明玻璃印制，清晰度高。整机外观大方，线条明快，层次分明，适合一般城乡家庭使用。
本机在设计与试制过程中，不断征求商业销售部门和用户的意见，力求结构简单、牢固可靠，省工省料，有利于降低成本，便于生产和维修。机芯结构连同电池装置集中在一个底板式机座上（见图5）, 做成一次推入式，便于装卸。印刷电路板直立在机架上，维修及更换元件甚为便利。双连采用空气双连，双连支架与底座之间加有橡胶衬垫，以防产生高频机震。

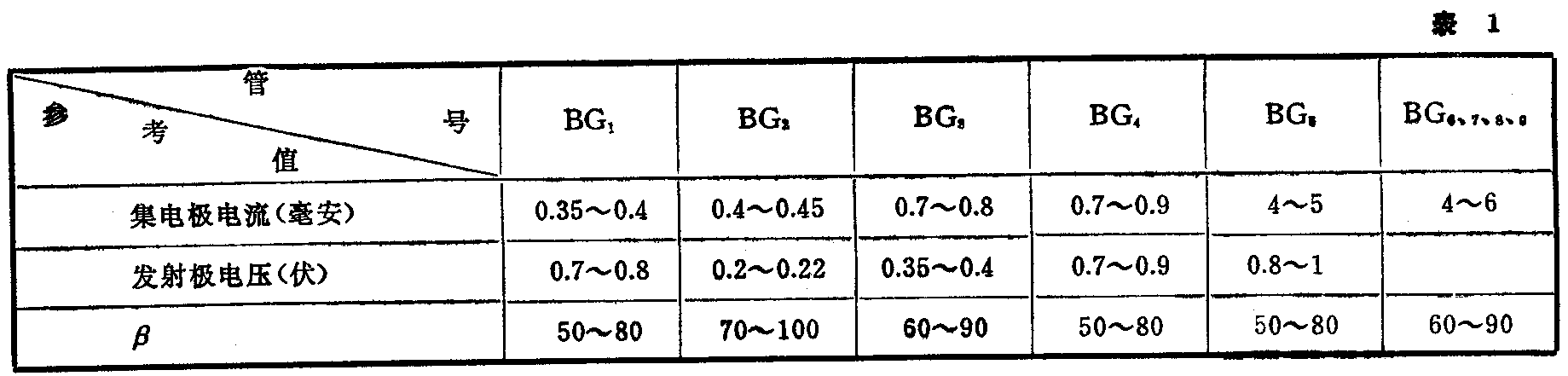

各级半导体管的β参考值及工作电流、电压参考值请看表1。
输出推挽功放管的β值相差要求不大于10％。(烟台无线电二厂技术组)
