为了适应葵花牌HL－1型盒式磁带录音机的录音需要，我们试制了一种小型驻极体电容话筒，它不需要外加极化电压，并且体积小、结构简单、价格便宜。
驻极体电容话筒的原理
为了讲清楚驻极体电容话筒，先讲讲什么叫驻极体。
我们知道，一般铁镍钴等磁合金强磁性材料，一旦受到磁场的作用，就会带上磁性，并能半永久性地保持下来。同理，在科学实验中我们也发现，某些电介质当受到很高的电场作用（或其它方法）之后，虽然除去了电场，但在电介质表面能半永久性地保持下正（＋）和负（-）的表面电荷，人们把这种特性就叫做电介质的驻极体现象，而把这种电介质称为驻极体。
随着科学技术的发展，带有更大表面电荷、并且电荷寿命越来越长的新的驻极体陆续被发现，特别是近几年来，具有长寿命驻极体现象的新的合成塑料薄膜不断产生，人们也就很自然地把这种驻极体薄膜用于电容话筒了。
驻极体的制作方法很多。有仅用施加电场的方法来得到的驻极体，叫电驻极体；有用施加电场并同时加温的方法来得到的驻极体，叫热驻极体；有使用光线照射制成的驻极体，叫光驻极体；在磁场中制得的驻极体，叫磁驻极体；利用γ射线辐射制得的驻极体，叫做放射性驻极体；等等。

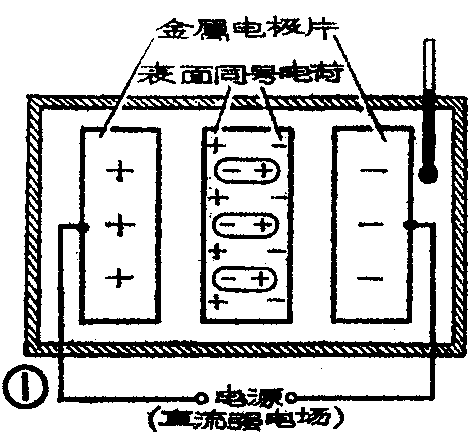

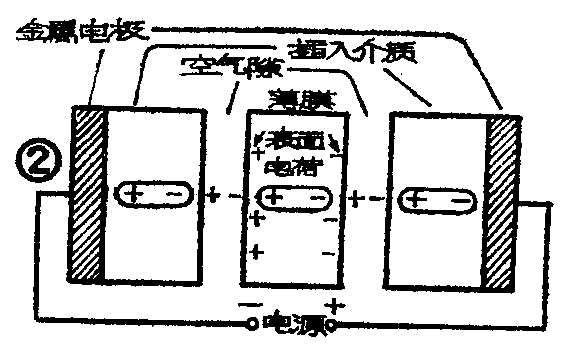

我厂采用热驻极法来制得驻极体薄膜。如图1所示，把一块电介质放在一个强电场中（即外加一个几十KV／cm的直流高压），从室温开始逐渐升温，升到一定温度后将温度保持一段时间，然后逐渐降到室温，最后撤去外加电场，将电介质取出，就制成了驻极体。制成的驻极体可能出现两种情况：一是和极化电源正极相连接的驻极体表面带正电荷，和极化电源负极相接的驻极体表面带负电荷，这种电荷叫做同号电荷（如图1）；另一种情况与上面相反，即可能出现与电源极性相反的表面电荷，叫做异号电荷。经大量试验证明，同号电荷随时间的延长衰减不快，能保持半永久性的特点。所以，我们要根据电介质材料的不同，用改变外界电场和调节温度的办法，来获得最佳的同号电荷。实际在制造驻极体薄膜时，为了使电介质薄膜获得大量的净同号电荷，在金属电极和薄膜之间插入了适当的介质，组成了一个由插入介质、空气隙和薄膜制造的五层电容器（如图2所示）。
驻极体有两个主要指标：一是表面带有电荷的数量（可通过电荷感应法来测量）；二是驻极体的寿命，即指驻极体的表面电荷消失的时间。它与驻极体的材料、极化方法、极化条件有关，同时还与驻极体使用场所的温度、湿度等有关。我们知道，一般气隙式的电容话筒，它的两个极板上的电荷要靠一个外加极化电压来维持，当极化电压去掉时，极板上的电荷也就消失。而用驻极体做成的电容话筒，其驻极体两面的电荷能半永久性地保持下来，就不再需要外加电压了。在工作原理上，驻极体电容话筒和气隙式的电容话筒相同。
ZCH－12型驻极体话筒
ZCH－12型驻极体电容话筒的主要性能如下：
感度：-70分贝（0分贝=1伏／微巴，在1千赫条件下）。
输出阻抗：1000欧（1000赫）。
频率范围：20～10000赫。
指向性：无方向性。
总体尺寸：直径13毫米，总长23.5毫米。
重量：约7克。

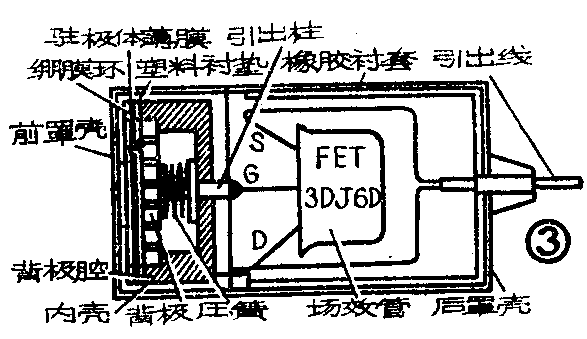

话筒剖面结构图如图3。它的振膜采用10～15微米厚的聚四氟乙烯或聚丙烯薄膜，经热驻法而制成，外侧表面镀有纯金。多孔的背极板采用黄铜制成，且经过镀银处理。

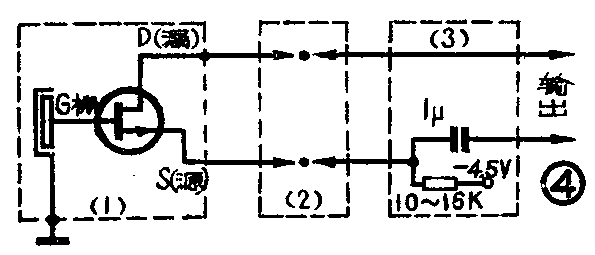

驻极体振膜与背极靠的很近，约20微米，它们之间的电容约30微微法左右。由于容量小，所以该电容话筒输出阻抗很高，约几十兆欧，所以使用时必须采用阻抗变换器。目前我们采用的是场效应管源极输出回路，如图4所示，图中①表示传声器组件，②表示联接器件，③表示阻抗变换元件（装在盒式录音机内，如传声器用于其它设备，必须外接阻抗变换元件）。经过变换阻抗后，在1000赫频率时，输出阻抗约1000欧。场效应管用的4.5伏电压由盒式录音机抽头供给。(上海玩具元件厂技术组)
